Описание

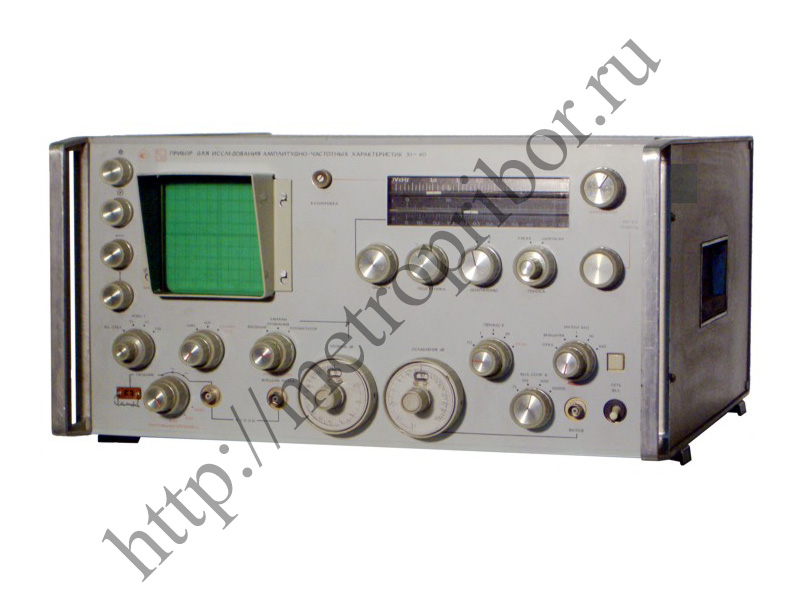

Х1-41 измеритель амплитудно-частотных характеристик предназначен для измерения модулей коэффициентов передачи четырехполюсников и их амплитудно-частотных характеристик. Измерители Х1-41 представлены комплектом прибор Х1-40 и генератором опорных частот (ГОЧ). Технические характеристики Х1-41: Диапазон частот — от 20 Гц до 1 МГц. Поддиапазоны частот: — первый (I) — от 20 Гц до 40 кГц; — второй (II) — от 10 кГц до 1 МГц. Полоса качания для диапазона от 20 Гц до 40 кГц: — широкая — от 1 кГц до 2 кГц; — узкая — от 0,1 кГц до 1 кГц. Полоса качания Х1-41 для диапазона от 10 кГц до 1 МГц: — широкая — от 3 кГц до 30 кГц; — узкая — от 0,3 кГц до 3 кГц. Относительная погрешность измерения частоты по шкале: — первый поддиапазон — ±3 кГц; — второй поддиапазон — ±30 кГц. Погрешность измерения ослабления: — при ослаблениях менее 15 дБ — ±(0,3+0,06Ах) дБ; — при ослаблениях менее 40 дБ — ±1 дБ. Собственная частотная неравномерность амплитудной характеристики: — в линейном масштабе — ±0,4 дБ; — в логарифмическом масштабе — ±1,5 дБ. Импеданс измерителя Х1-41: — выхода — 75 Ом; 150 Ом; 600 Ом; 1000 Ом. — входа — 300 кОм; 40 пФ. Генератор опорных частот формирует 11 специальных частотных меток на характерных частотах — 3 кГц; 128 кГц; 465 кГц. Чувствительность канала вертикального отклонения — 1 мм/мВ. Возможность измерений с помощью пробника: — малоемкостного — 17 пФ; — высокоомного — 100 кОм. Частотные метки для определения ширины частотной полосы объектов — через 1 кГц; 10 кГц; 100 кГц. Амплитудная модуляция Х1-41: — глубина — 30%; — задается сигналом 1 В с внешнего генератора. Диапазон частот модуляции — от 20 Гц до 1 кГц. Питание — от сети переменного тока. Частота питания — от 50±0,5 Гц; 400±4 Гц. Напряжение питания — 220±22 В; 220±11 В. Потребляемая мощность: — Х1-40 — 1000 В·А; — генератора ГОЧ — 10 В·А. Габаритные размеры: — Х1-40 — 480?225?475 мм; — ГОЧ — 165?156?288 мм. Масса: — Х1-40 — 35 кг; — генератора ГОЧ — 3 кг. Приборы Х1-41 используются для панорамного наблюдения формы и измерения величин неравномерности амплитудно-частотных характеристик.
