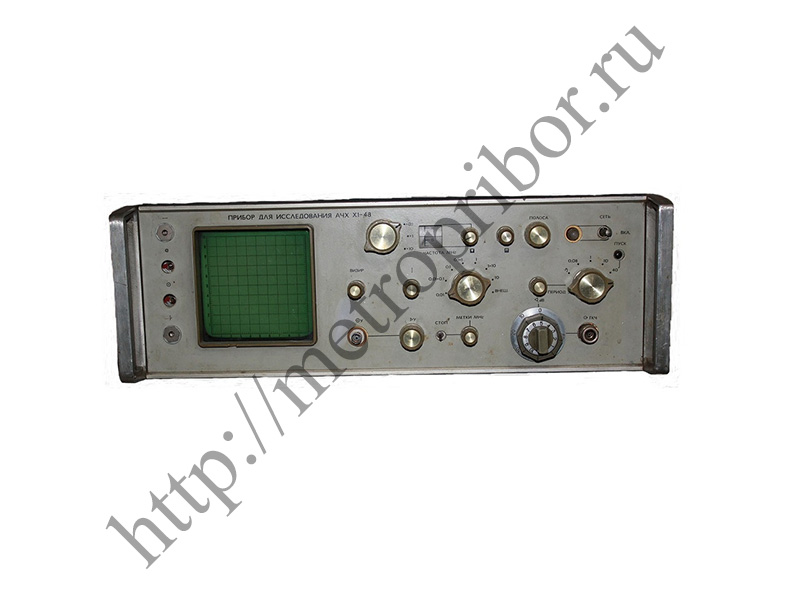

Измеритель Х1-48

Прибор для исследования амплитудно-частотных характеристик 0,1-150 МГц. Измеритель АЧХ Х1-48 позволяет наблюдать АЧХ как широкополосных, так и узкополосных устройств, а также одновременно наблюдать две частотные метки с разными амплитудами на экране ЭЛТ. Чем удобен Х1-48, а тем что имеет диапазон частот 1-150 Мгц, плавную регулировку полосы частот, частотные метки. Основные технические характеристики прибора Х1-48: Диапазон частот: 0,1-150 МГц (0,-1,5; 1-15; 10-150 МГц). Полоса качания частоты: максимальная - весь поддиапазон; минимальная: не более 2 кГц (0,1-1,5 МГц); не более 20 кГц (-15 МГц); не более 200 кГц (10-50 МГц). Погрешность определения частоты: ±(3*10-4f+0,05delta (f)) Гц. Выходное напряжение ГКЧ: не менее 0,5 В (при Rн = 50 Ом). Пределы регулировки выходного напряжения ГКЧ: 0...-70 дБ (с дискретностью через и 10 дБ). Неравномерность уровня выходного напряжения: ±1 дБ. Динамический диапзон воспроизведения АЧх, дБ: в лиейном масштабе: 14; в логарифмическом масштабе: 80. Длительность периодов автоматического качания: 0,08; 1; 10; 40 с (ручной запуск). Чувствительность канала вертикального отклонения: не менее 3 мм/мВ. Потребляемая мощность: 100 В*А. Рекомендуемая замена: Х1-54 Масса: 25 кг. Габариты: 490х482х175 мм.
