Описание

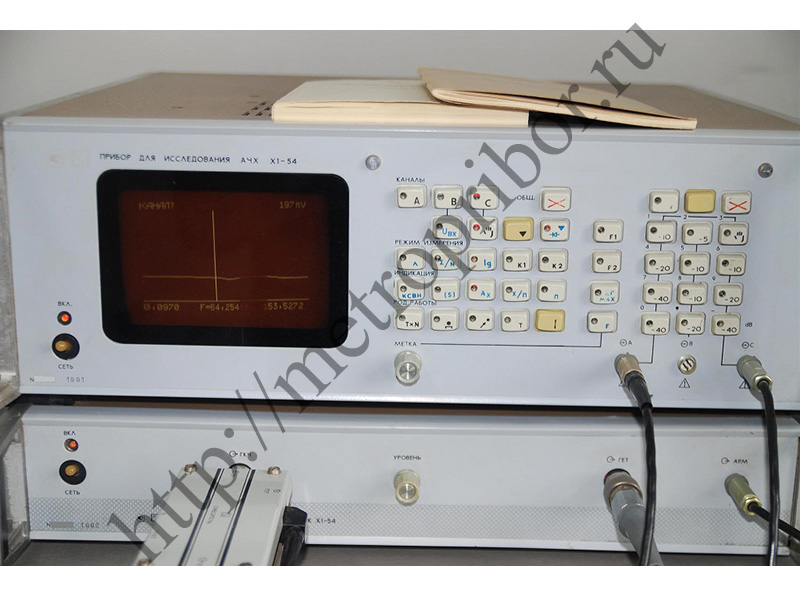

Прибор для исследования амплитудно-частотных характеристик X1-54 предназначен для наблюдения и измерения амплитудно-частотных характеристик (АЧХ) радиоустройств с цифровым отсчетом измеряемых величин и воспроизведением АЧХ на экране осциллографического индикатора. Измерительный тракт прибора имеет коаксиальные разъемы канала 7/3,04 мм с волновым сопротивлением 50 Ом. Технические характеристики приборов приборы для исследования амплитудно-частотных характеристик Х1-54: Температура окружающей среды от 5С до 40°С (от 278К до 313К); Относительная влажность воздуха до 98% при температуре 25°С (298К); Атмосферное давление от 60кПа до 100кПа (от 450 мм.рт.ст до 750 мм.рт.ст.); Рабочий диапазон частот Х1-54 — 0,1 МГц-150 МГц (0,1 МГц-5,7 МГц, 5,6 МГц-150 МГц); Погрешность измерения частоты должна соответствовать выражению ±(3?10–4?+0,05??)Гц при предельных ее значениях от ±280Гц до ±6кГц в 1 поддиапазоне и от ±2,5кГц до ±150кГц во 2 поддиапазоне; Ширина спектра вблизи несущей выходного сигнала ГКЧ на уровне -10дБ не должна быть более 450Гц, 3?10-3Гц; Отклонение частотного масштаба на экране прибора от линейного закона в каждом поддиапазоне не превышает ±5%; Величина выходного напряжения (мощности) ГКЧ, измеренная на согласованной нагрузке 50 Ом, составляет не менее 225 мВ (1 мВт); Пределы регулировки выходного напряжения ГКЧ составляют от 0дБ до -50дБ (относительно максимального уровня) ступенями через 10дБ с погрешностью не более ±(0,5+0,04А)дБ, где, А — величина, численно равная значению введенного ослабления, в дБ; Неравномерность уровня выходного напряжения (мощности) ГКЧ в каждом поддиапазоне частот при работе его на согласованную нагрузку не превышает ±1,5дБ; Неравномерность собственной АЧХ в максимальной полосе качания Х1-54 в режиме калибровки прибора не превышает ±0,4дБ; Погрешность измерения относительной амплитуды согласованных четырехполюсников в полосе качания прибора не превышает: 1) в линейном масштабе в динамическом диапазоне от 0дБ до 20дБ — ±(0,4+0,05А)дБ, где, А — величина, численно равная значению относительной амплитуды в измеряемой точке, в дБ; 2) в логарифмическом масштабе — 1,5дБ — в динамическом диапазоне от 20дБ до 70дБ при гетеродинном способе преобразования и от 20дБ до 30дБ при широкополосном амплитудном детектировании (работа прибора со смесителем измерительным или согласованной детекторной головкой соответственно). Пределы измерения Х1-54 относительной амплитуды составляют не менее: 1) 120дБ при динамическом диапазоне воспроизведения не менее 70дБ для гетеродинного способа преобразования; 2) 80дБ при динамическом диапазоне воспроизведения не менее 30дБ для широкополосного амплитудного детектирования; Выходное сопротивление ГКЧ на частотах до 30 МГц равно 50 Ом±10 Ом. КСВН выхода ГКЧ на частотах более 30 МГц не превышает 1,3; КСВН внешних измерительных узлов прибора Х1-54 (головки детекторной согласованной, измерительного смесителя, пары аттенюаторов-переходов 50 Ом-75 Ом не превышает 1,2; Уровень паразитных составляющих выходного сигнала ГКЧ не превышает -25дБ; Входное сопротивление высокоомной детекторной головки на частоте 100 МГц составляет не менее 2кОм, а входная емкость не более 4пФ; Электрическая изоляция между входом сетевого разъема и корпусом прибора выдерживает без пробоя и поверхностного перекрытия испытательное напряжение переменного тока 1500В; Электрическое сопротивление изоляции «вход сетевого разъема — корпус» составляет не менее 20 МОм в нормальных условиях; Прибор Х1-54 обеспечивает свои технические характеристики в пределах установленных норм по истечении времени установления рабочего режима, равного 15 мин; Прибор допускает непрерывную работу в рабочих условиях в течение времени не менее 16ч при сохранении своих технических характеристик в пределах установленных норм; Прибор сохраняет свои технические характеристики в пределах установленных норм, при питании его от сети переменного тока напряжением 220В±22В, частотой 50Гц±1Гц; Мощность, потребляемая прибором Х1-54 от сети питания при номинальном напряжении, не превышает 320В?А; Габаритные размеры — ГКЧ — 488?481?93 мм; — индикатора — 488?505?173 мм; Масса Х1-54: — ГКЧ — 14кг; — индикатора — 22кг.
