Измеритель Х5-55

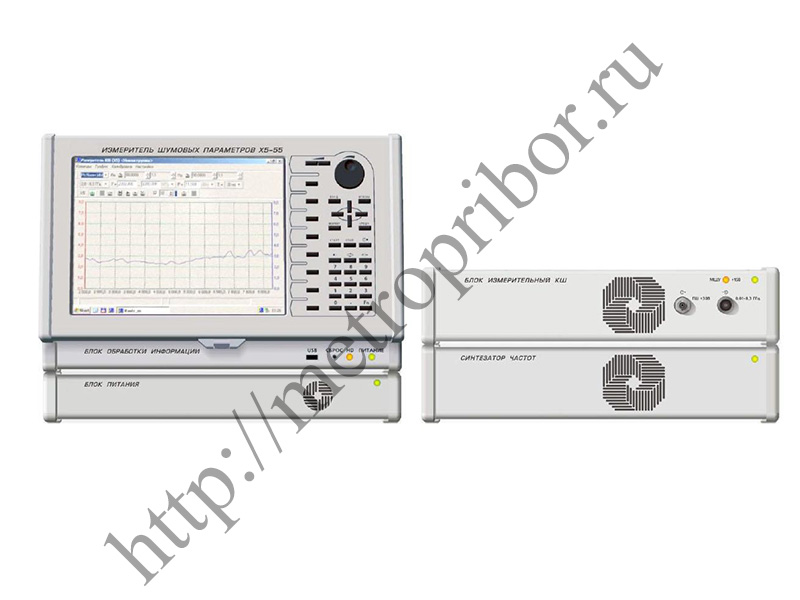

Диапазон частот 0,01 – 8,3 ГГц, Измерение коэффициентов передачи СВЧ устройств в диапазоне от 0 до 60 дБ . Измерение параметров малошумящих СВЧ усилителей, широко применяемых в связи, радиолокации, радиоастрономии. Он позволяет добиться предельной чувствительности приемных устройств на основе объективных результатов измерения. Для измерения шумовых параметров СВЧ четырехполюсников в диапазоне частот 0.01 –8.3 ГГц и представляет собой автоматизированную измерительную систему, состоящую из управляющего компьютера 1 (IBM совместимый, для жестких условий эксплуатации), системного источника питания с аккумуляторным резервированием 2, синтезатора частоты 3, измерительного блока 4 и комплекта внешних устройств 5. Основные технические характеристики прибора Х5-55: Точность установки и поддержания частоты гетеродина 0.5·10–8 за год и менее 10–9 за сутки от установленной частоты.   Панорамное однополосное измерение шумов в полосе частот 2 МГц, в диапазоне частот 0.01 – 2.1 ГГц, двухполосное – в диапазоне частот 2 – 8.3 ГГц.   Комплект малошумящих усилителей обеспечивает измерение коэффициента шума СВЧ устройств в диапазоне значений от 0 до 30 дБ с погрешностью не хуже ± 0.4 дБ.   Измерение коэффициентов передачи СВЧ устройств в диапазоне от 0 до 60 дБ с погрешностью не хуже ± 0.3 дБ. В модификации Х5-55/1 система, кроме перечисленных функций, выполняет градуировку генераторов шума с погрешностью ± 5%.   Развитая система автоматических калибровок позволяет сохранять точные метрологические параметры прибора при межповерочном интервале 1 – 3 года.   Могоуровневый алгоритм самодиагностики ускоряет процесс технического обслуживания. Скоростной USBинтерфейс управляет системой в ОС WindowsXP, система также обеспечивает совместимость с аппаратурой, имеющей интерфейс КОП.   Квалифицированному пользователю предоставляются все возможности для адаптации и модификации системы под специфические условия собственной измерительной задачи, с применением самого современного программного обеспечения в среде ОС WindowsXP.    Малые габаритные размеры: синтезатора частоты и измерительного модуля - 300 х 230 х 80 мм (каждого), системного источника питания - 300 х 230 х 80 мм, персонального компьютера с плоским монитором 300 х 230 х 200 мм, сочетаются с большим размером цветного экрана 210 х 160 мм.   Экономичный вариант поставки (без управляющего компьютера для жестких условий эксплуатации) позволяет применить любой IBM совместимый современный персональный компьютер в качестве средства управления системой (прибором).   Измерительная система Х5-55 незаменим при измерении параметров малошумящих СВЧ усилителей, широко применяемых в связи, радиолокации, радиоастрономии. Он позволяет добиться предельной чувствительности приемных устройств на основе объективных результатов измерения.
