Описание

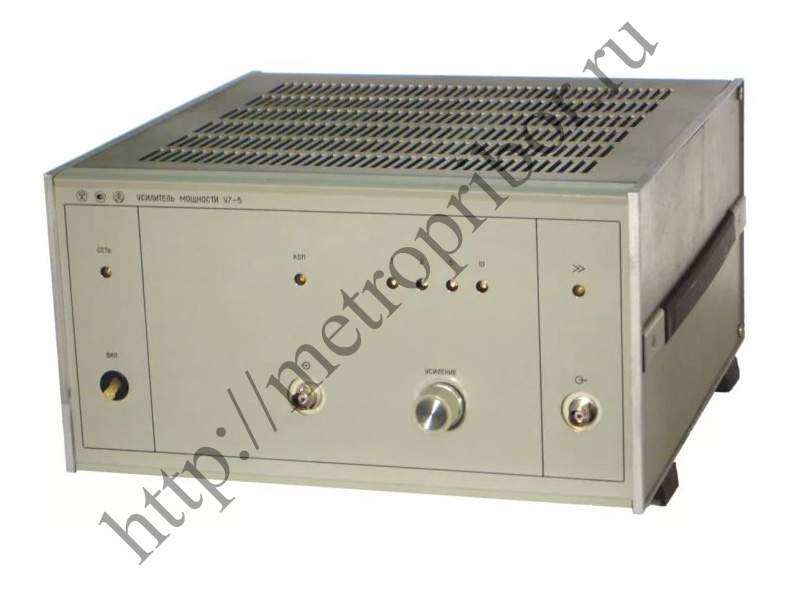

Усилитель У7-5 предназначен для усиления мощности сигналов постоянного и переменного тока при исследовании, настройке и испытании систем и приборов. Технические характеристики приборов усилители У7-5: Диапазон частот — 0 МГц-2 МГц. Коэффициенты усиления прибора усилитель У7-5 — 1, 2, 5, 10. Основная погрешность коэффициента усиления на постоянном токе при номинальной нагрузке 20 Ом — ±0,1%. Номинальная выходная мощность на нагрузке 20 Ом прибора усилитель У7-5: — 20Вт (на постоянном токе); — 10Вт (на переменном токе). Неравномерность частотной характеристики прибора усилитель У7-5: — ±(2%-5%) — 0кГц-200кГц; — ±10% — 200кГц-1 МГц); — ±30% — 1 МГц-2 МГц. Коэффициент гармоник при номинальной выходной мощности приборов усилители У7-5: — 0,1%-1% — 20Гц-200кГц; — 3% — 200кГц-1000кГц; — 10% — 1 МГц-2 МГц. Питание прибора усилитель У7-5 — 220В±22В, 50Гц±0,5Гц и 220В±11В, 400(+28/-12)Гц. Заменяет — У7-3. Аналог — 113 PAR, 5171 Philips. Масса прибора усилитель У7-5 — 12кг. Габариты — 312?173?322 мм Изготовитель гарантирует соответствие качества прибора усилитель У7-5 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
