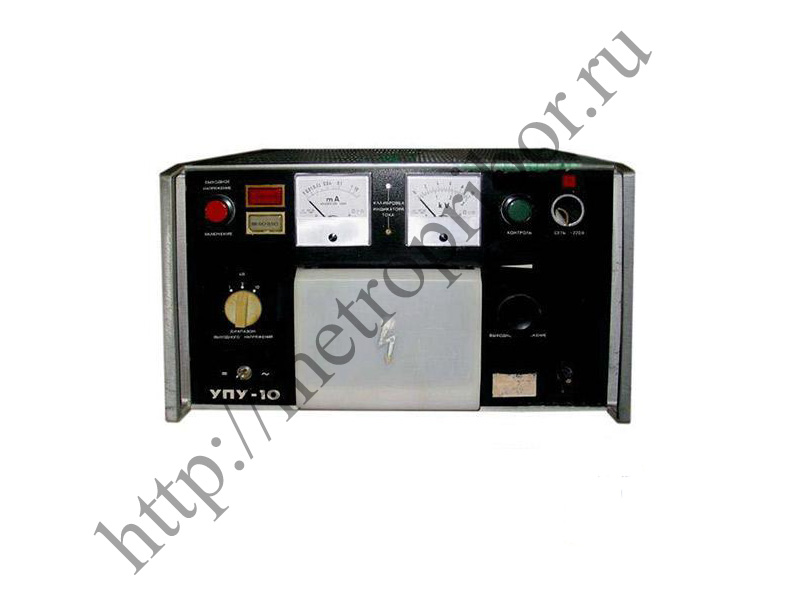

Пробойная установка УПУ-10

Пробойная установка УПУ-10 предназначена для испытания изоляции повышенным переменным и постоянным напряжением до 10 кВ. Прибор применяют для проверки электрической прочности изоляционных материалов, кабельных изделий, электротехнических узлов, компонентов радиоэлектронной аппаратуры и других объектов, у которых необходимо контролировать состояние изоляции под высоким напряжением.

УПУ-10 позволяет плавно регулировать выходное напряжение в нескольких пределах и одновременно контролировать ток утечки изоляции испытываемого объекта. Такая возможность важна при испытаниях, где требуется не только зафиксировать факт пробоя, но и оценить поведение изоляции при росте испытательного напряжения.

Установка может использоваться в научно-исследовательских институтах, на производственных предприятиях, в испытательных лабораториях, ремонтных мастерских и метрологических подразделениях. Наличие защиты при пробое и превышении тока утечки повышает безопасность испытаний и снижает риск повреждения оборудования.

Выходное напряжение

• Тип выходного напряжения - переменное и постоянное.
• Регулировка выходного напряжения - плавная.
• Предел регулирования выходного напряжения - 0-1 кВ.
• Предел регулирования выходного напряжения - 0-3 кВ.
• Предел регулирования выходного напряжения - 0-10 кВ.

Выходной ток и ток утечки

• Измеряемый ток утечки изоляции - постоянный и переменный.
• Номинальный выходной ток - 1 мА.
• При работе свыше 1 с допускается протекание выходного тока - до 10 мА.

Защита при пробое

• Ток срабатывания защиты - 40-100 мА.
• Время пропадания выходного напряжения и тока при электрическом пробое и токе утечки более 100 мА - 1 с.
• Защита срабатывает при превышении допустимого тока утечки испытываемого объекта.

Мощность и пульсации

• Мощность выходного трансформатора - 1 кВт.
• Потребляемая мощность на холостом ходу при выходном напряжении 10 кВ - менее 650 Вт.
• Пульсации при постоянном выходном напряжении 10 кВ и холостом ходу - 5% от выходной величины от пика до пика.

Габариты и масса

• Габаритные размеры - 496 x 294 x 480 мм.
• Масса - 46 кг.

Особенности прибора

• Пробойная установка для испытания изоляции напряжением до 10 кВ.
• Формирование переменного и постоянного выходного напряжения.
• Плавная регулировка напряжения в пределах 0-1 кВ, 0-3 кВ и 0-10 кВ.
• Контроль тока утечки изоляции испытываемого объекта.
• Номинальный выходной ток 1 мА.
• Допустимый выходной ток до 10 мА при работе свыше 1 с.
• Защита при токе срабатывания 40-100 мА.
• Отключение выходного напряжения при пробое и токе утечки свыше 100 мА.
• Мощность выходного трансформатора 1 кВт.
• Применение в испытательных лабораториях, НИИ, ремонтных мастерских и на производстве.
