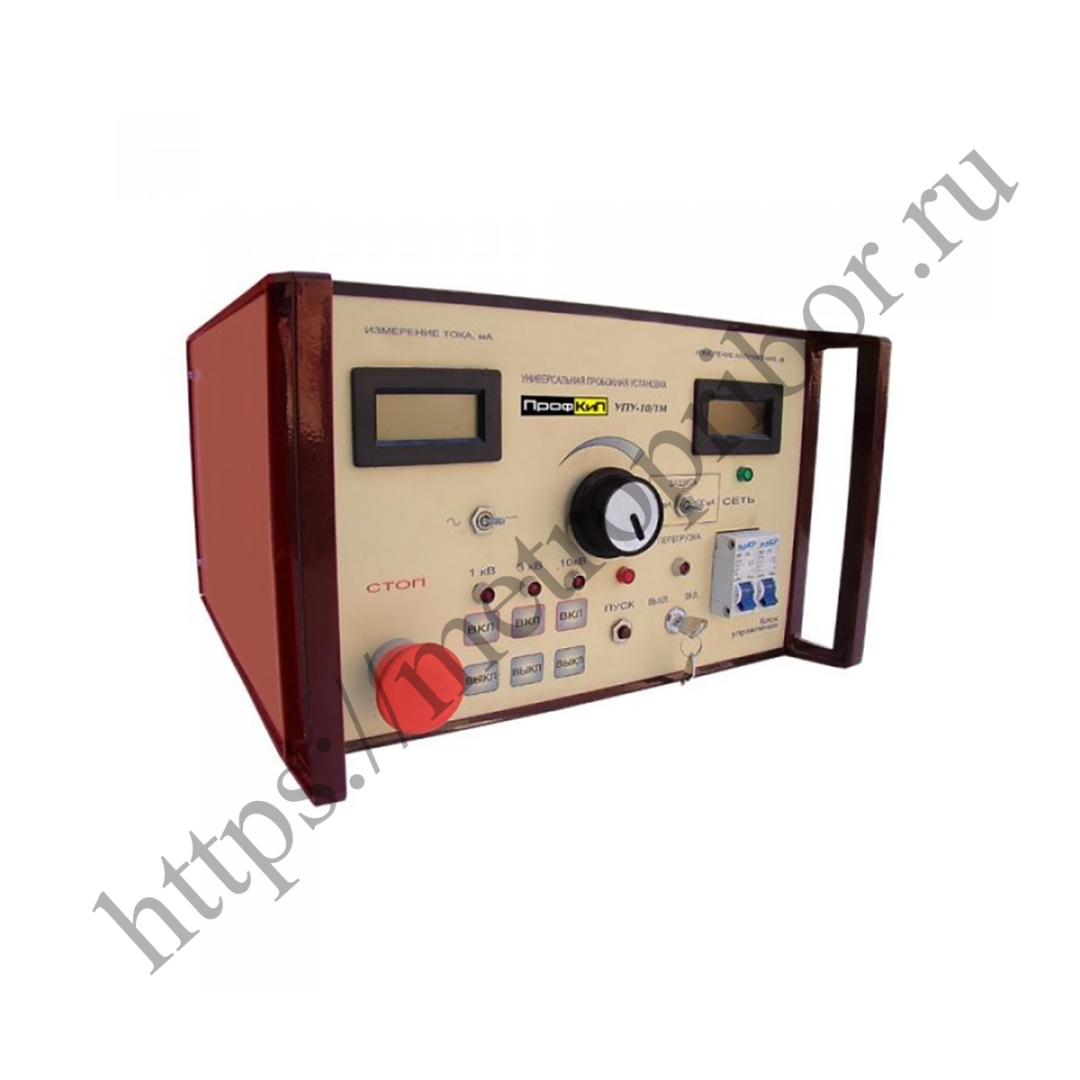

Описание прибора ПрофКиП УПУ-10/1М установка пробойная универсальная
Назначение установки пробойной универсальной ПрофКиП УПУ-10/1М
Установка пробойная универсальная ПрофКиП УПУ-10/1М предназначена для испытания изоляции электротехнического оборудования и материалов переменным синусоидальным напряжением частотой 50 Гц и выпрямленным напряжением отрицательной полярности, регулируемым в пределах от 0 кВ до 10 кВ с выходным током до 100 мА. Применяется в электротехнике и энергетике. Благодаря повышенному выходному току установка пробойная универсальная ПрофКиП УПУ-10/1М может быть использована для испытания на переменном напряжении изоляции обмоток крупных электрических машин. С успехом может быть использована для испытания защитных средств на соответствующие напряжения (перчатки и т.п.), а также для заряда емкостных накопителей энергии. Установка пробойная универсальная ПрофКиП УПУ-10/1М рассчитана для эксплуатации в помещениях или под навесом при рабочих значениях температуры воздуха от 5°С до 40°С, относительной влажности до 80% (при 20°С) и атмосферном давлении от 84.0 кПа до 106.7 кПа (630 мм.рт.ст. … 800 мм. рт. ст.). Питание – однофазная сеть синусоидального переменного тока напряжением 220 В ±20 В, частотой 50 Гц ±1 Гц. Обслуживается одним оператором с правом работы на установках с напряжением выше 1000 В.Особенности и преимущества установки пробойной универсальной ПрофКиП УПУ-10/1М
▪ Пределы установки выходного напряжения: 1 кВ, 3 кВ, 10 кВ ▪ Приведенная относительная погрешность: не более 2.5% ▪ Максимальный выходной ток: 100 мА ▪ Порог срабатывания токовой защиты: 120 мА ±5 мА ▪ LAN-порт (опция).Основные технические характеристики установки пробойной универсальной ПрофКиП УПУ-10/1М
| Параметры | Значения |
| Пределы установки выходного напряжения | 1 кВ, 3 кВ, 10 кВ |
| Приведенная относительная погрешность установки и измерения выходного напряжения | не более 2.5% |
| Максимальный выходной ток | 100 мА |
| Приведенная относительная погрешность измерения тока | не более 2.5% |
| Порог срабатывания токовой защиты | 120 мА ±5 мА |
| Примечание | |
| Киловольтметр установки измеряет на переменном напряжении действующее значение, на выпрямленном – амплитудное значение напряжения. | |
| Миллиамперметр на переменном токе измеряет действующее значение, на выпрямленном - среднее (средневыпрямленное) значение тока. |
Общие данные установки пробойной универсальной ПрофКиП УПУ-10/1М
▪ Средний срок службы изделия: 6 лет ▪ Время работы в непрерывном режиме при максимальной мощности: 8 ч ▪ Потребляемая мощность: не более 650 ВА ▪ Питание: 220 В ±20 В, 50 Гц ±1 Гц ▪ Габаритные размеры блока управления: 320х200х355 мм ▪ Габаритные размеры блока высокого напряжения: 315х290х410 мм ▪ Вес блока управления: 15 кг ▪ Вес блока высокого напряжения: 25 кгКомплект поставки установки пробойной универсальной ПрофКиП УПУ-10/1М
| Наименование | Количество |
| Блок высокого напряжения | 1 шт. |
| Блок управления | 1 шт. |
| Кабель соединительный высоковольтный | 1 шт. |
| Кабель заземления | 1 шт. |
| Кабель питания | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
