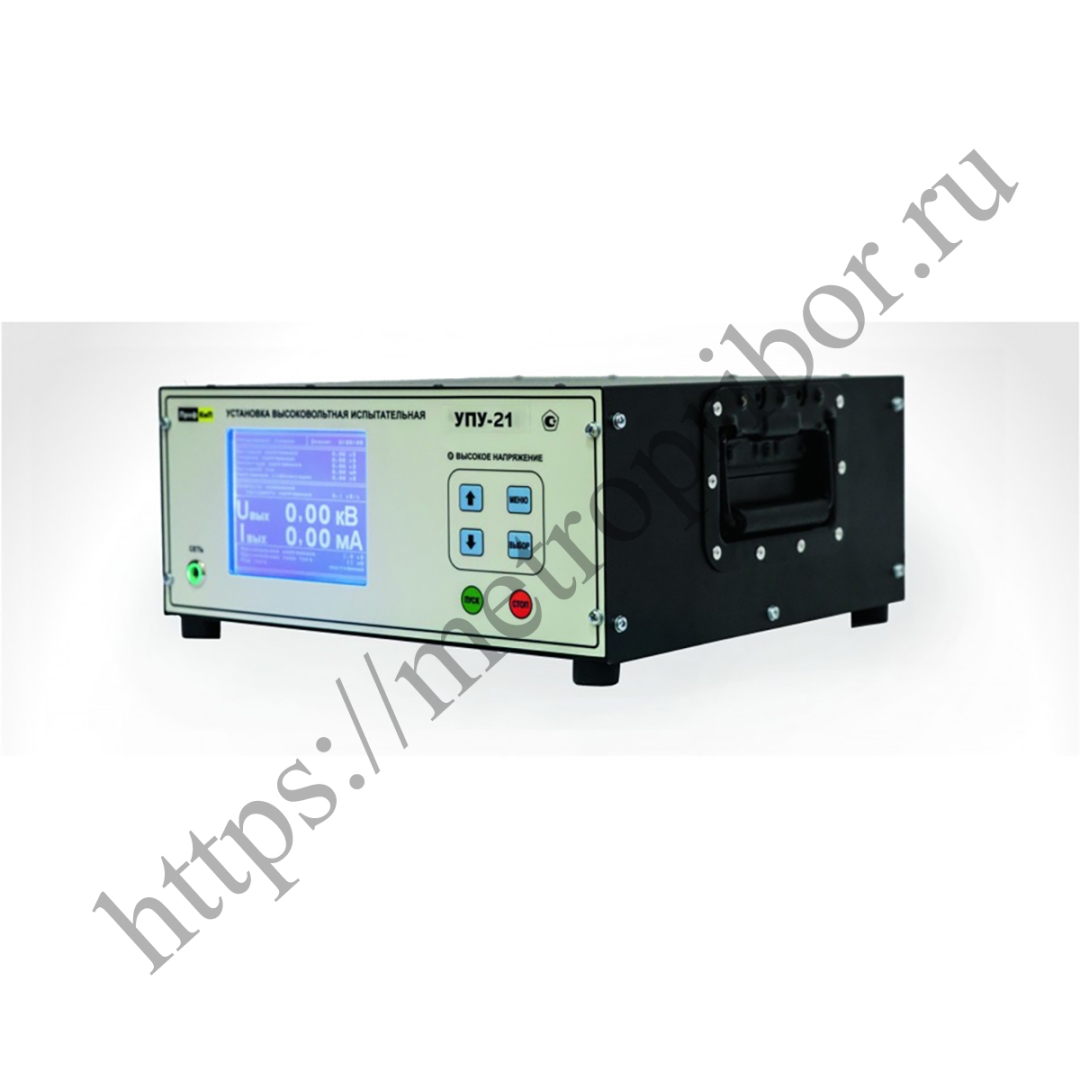

Назначение установки высоковольтной измерительной ПрофКиП УПУ-21
Установка высоковольтная измерительная ПрофКиП УПУ-21 предназначена для генерирования напряжения постоянного и переменного тока синусоидальной формы частотой 50 Гц, а также измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, изоляции электрооборудования, ограничителей перенапряжений, твердых диэлектриков, средств защиты.
Особенности и преимущества установки высоковольтной измерительной ПрофКиП УПУ-21
▪ Высокая точность измерения напряжения и тока
▪ Встроенное разрядное устройство для снятия заряда с емкостного объекта.
▪ Автоматическое переключение рода тока переменный /постоянный.
▪ Автоматический и ручной режим работы, таймер.
▪ Интеллектуальное ограничение зарядного тока при наборе напряжения для избежания пробоя емкостной нагрузки.
▪ Большой и четкий графический дисплей, простой интерфейс управления.
▪ Низкий вес прибора: 27 кг.
Основные технические характеристики установки высоковольтной измерительной ПрофКиП УПУ-21
| Параметры | Значения |
| Диапазон измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц | 0.05 кВ … 10.00 кВ |
| Диапазон измерения напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсаций не превышающей 5% | 0.05 кВ … 10.00 кВ |
| Диапазон измерения среднеквадратических значений силы переменного тока | 0.03 мА … 100.00 мА |
| Диапазон измерения силы постоянного тока | 0.03 мА … 15.00 мА |
| Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц |
±[1.0 + 0.1 ( | Xk /x | - 1)]% где Xk – конечное значение диапазона измерения; Х – измеряемое значение |
| Пределы допускаемой относительной погрешности измерения напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсаций, не превышающей 5% |
±[1.0 + 0.1 ( | Xk /x | - 1)]% где Xk – конечное значение диапазона измерения; Х – измеряемое значение |
| Пределы допускаемой относительной погрешности измерения силы постоянного и переменного тока при незаземленной нагрузке |
±[1.0 + 0.1 ( | Xk /x | - 1)]% где Xk – конечное значение диапазона измерения; Х – измеряемое значение |
| Пределы допускаемой относительной погрешности измерения силы постоянного и переменного тока при заземленной нагрузке |
±[2.0 + 0.1 ( | Xk /x | - 1)]% где Xk – конечное значение диапазона измерения; Х – измеряемое значение |
| Автоматическое ограничение выходного напряжения при превышении предельных значений напряжения |
не более 11 кВ
|
| Пороговое значение силы переменного тока при срабатывании схемы защиты от перегрузки по переменному току | 101 мА |
| Пороговое значение силы переменного тока при срабатывании схемы защиты от перегрузки по постоянному току | 21 мА |
| Программируемое ограничение выходного напряжения | 1 кВ … 10 кВ |
| Программируемое ограничение силы переменного тока | 1 мА … 100 мА |
| Программируемое ограничение силы постянного тока | 1 мА … 20 мА |
| Программируемое время испытания, мин | 0 м … 59 м |
| Программируемое время испытания, час | 0 ч … 24 ч |
| Отключение высокого напряжения по окончании испытания | ручное /автоматическое |
| Максимальное время работы в циклическом режиме, в режиме постоянного тока (10 кВ, 2.5 мА) | 8 ч с последующим отключением на 1 ч |
| Максимальное время работы в циклическом режиме, в режиме переменного тока (10 кВ, 5 мА): | 8 ч с последующим отключением на 1 ч |
| Переключение формы выходного напряжения | автоматическое |
| Снятие заряда с емкостной нагрузки | встроенное |
| Подъём выходного испытательного напряжения | ручной /автоматический |
| Степень защиты блока индикации | IP54 |
| Возможность подключения внешнего контакта блокировки подачи высокого напряжения | |
| Подключение внешней лампы индикации (230 В, 2 А) наличия высокого напряжения | |
| Примечание: пределы допускаемой дополнительной температурной погрешности при измерении характеристики составляют 1 /2 основной погрешности на каждые 10°С измерения температуры окружающей среды |
Условия эксплуатации установки высоковольтной измерительной ПрофКиП УПУ-21
▪ Температура окружающего воздуха: -20°С … 40°С
▪ Относительная влажность воздуха при температуре 25°С: не более 98%
▪ Атмосферное давление: 84 кПа … 106.7 кПа
Общие данные установки высоковольтной измерительной ПрофКиП УПУ-21
▪ Средний срок службы: не менее 5 лет
▪ Средняя наработка на отказ в нормальных условиях применения: не менее 8 000 ч
▪ Питание: 220 В ± 22В, 50 Гц ± 10 Гц
▪ Максимальная потребляемая мощность: 1 300 ВА
▪ Габаритные размеры: 360х155х395 мм
▪ Вес: 19 кг
Комплект поставки установки высоковольтной измерительной ПрофКиП УПУ-21
| Наименование | Количество |
| Установка высоковольтная измерительная ПрофКиП УПУ-21 | 1 шт. |
| Высоковольтный соединительный кабель | 1 шт. |
| Кабель сетевой | 1 шт. |
| Вставка плавкая | 2 шт. |
| Паспорт | 1 шт. |
