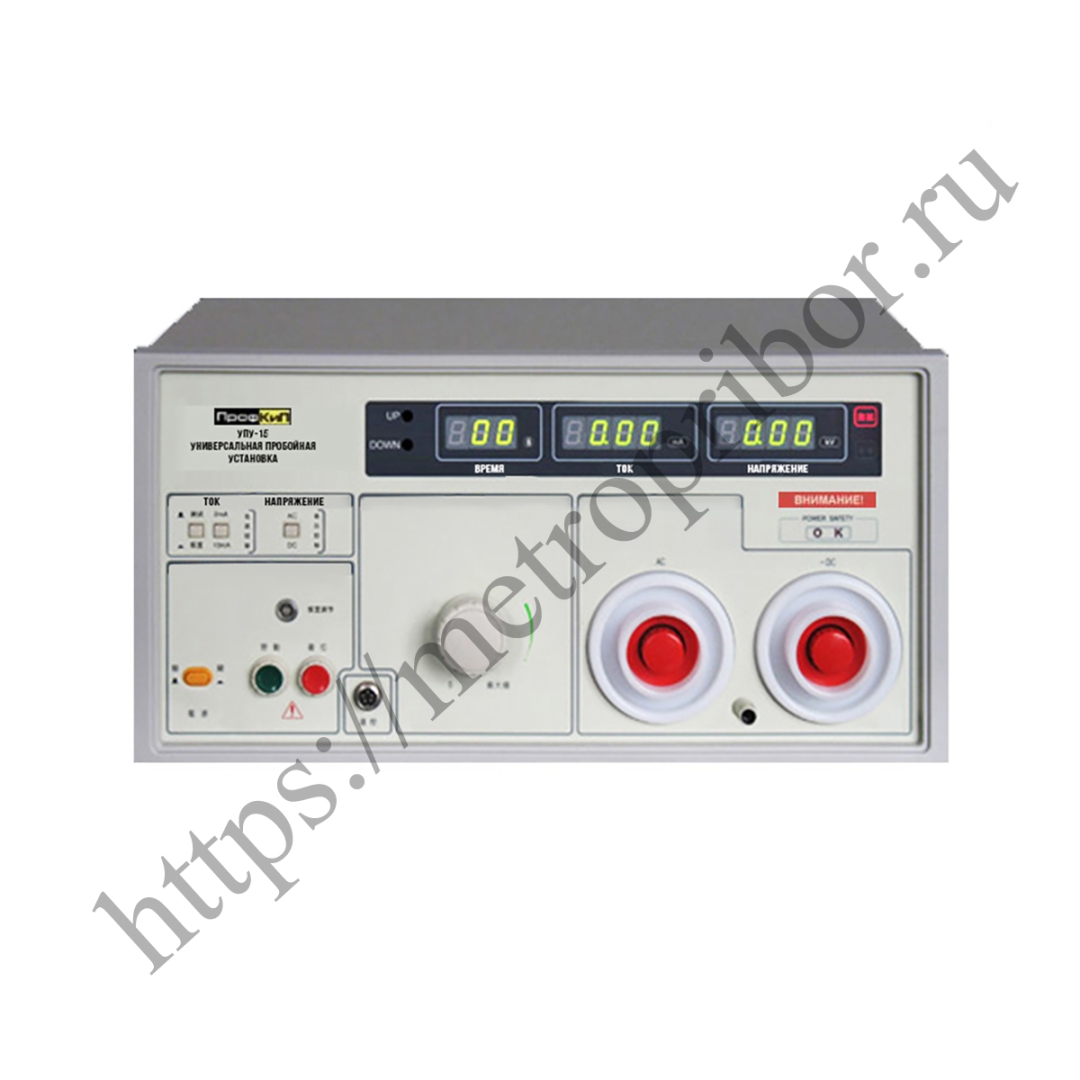

Назначение универсальной пробойной установки ПрофКиП УПУ15
Высоковольтная пробойная установка ПрофКиП УПУ15 предназначена для генерирования напряжения постоянного и переменного тока синусоидальной формы, для проведения испытаний на проверку напряжения пробоя, измерения тока утечки и других показателей эффективности электрической безопасности изоляции силовых кабелей, электроустановок, диэлектриков, средств защиты и т.д. Так же универсальная пробойная установка ПрофКиП УПУ15 может выступать в качестве источника питания высокого напряжения постоянного тока, для проверки характеристик компонентов и приборов.
Особенности и преимущества универсальной пробойной установки ПрофКиП УПУ15
▪ Генерирование напряжения постоянного и переменного тока от 0.00 кВ до 20 кВ
▪ Измерение тока утечки до 20 мА
▪ Гибкая настройка порога тока утечки и времени испытания
▪ Световая и звуковая индикация критических событий
▪ Яркий цифровой дисплей с отображением тока, напряжения и таймера
▪ Компактный корпус, низкий вес
Основные технические характеристики универсальной пробойной установки ПрофКиП УПУ15
|
Величина |
Параметры |
Значения |
|
Напряжение переменного тока |
Выходное напряжение |
0.00 кВ … 20.00 кВ |
|
Максимальная выходная мощность |
200 ВА |
|
|
Максимальный ток |
20 мА |
|
|
Диапазон тока |
2 мА, 10 мА |
|
|
Форма выходного сигнала |
синусоидальная волна |
|
|
Искажение формы сигнала |
≤5% |
|
|
Время испытания |
0.0 с … 999 С |
|
|
Напряжение постоянного тока |
Выходное напряжение |
0.00 кВ … 20.00 кВ |
|
Максимальная выходная мощность |
200 ВА |
|
|
Максимальный ток |
10 мА |
|
|
Диапазон тока |
2 мА, 10 мА |
|
|
Пульсации |
≤5% |
|
|
Время испытания |
0.0 с … 999 С |
|
|
Вольтметр |
Диапазон |
0.00 кВ … 20.00 кВ |
|
Точность |
±(5% + 5 знач.) |
|
|
Разрешение |
10 В |
|
|
Отображаемое значение |
среднеквадратическое |
|
|
Амперметр |
Диапазон измерения переменного тока |
0.100 мА … 10.00 мА |
|
Диапазон измерения постоянного тока |
0.100 мА … 10.00 мА |
|
|
Разрешение |
2 мА: 1 мкА 10 мА: 10 мкА |
|
|
Точность |
±(5% + 5 знач.) |
|
|
Таймер |
Диапазон |
0.0 с … 999 С |
|
Минимальное размерешение |
0.1 с |
|
|
Точность |
±(1% + 50 мс) |
Общие данные универсальной пробойной установки ПрофКиП УПУ15
▪ Питание: 220 В, 60 Гц
▪ Габаритные размеры: 440х340х220 мм
▪ Вес: 28 кг
Комплект поставки универсальной пробойной установки ПрофКиП УПУ15
|
Наименование |
Количество |
|
Универсальная пробойная установка ПрофКиП УПУ15 |
1 шт. |
|
Набор тестовых зажимов |
1 шт. |
|
Кабель сетевой |
1 шт. |
|
Руководство по эксплуатации |
1 шт. |
|
|
|
