Измеритель М3-3а

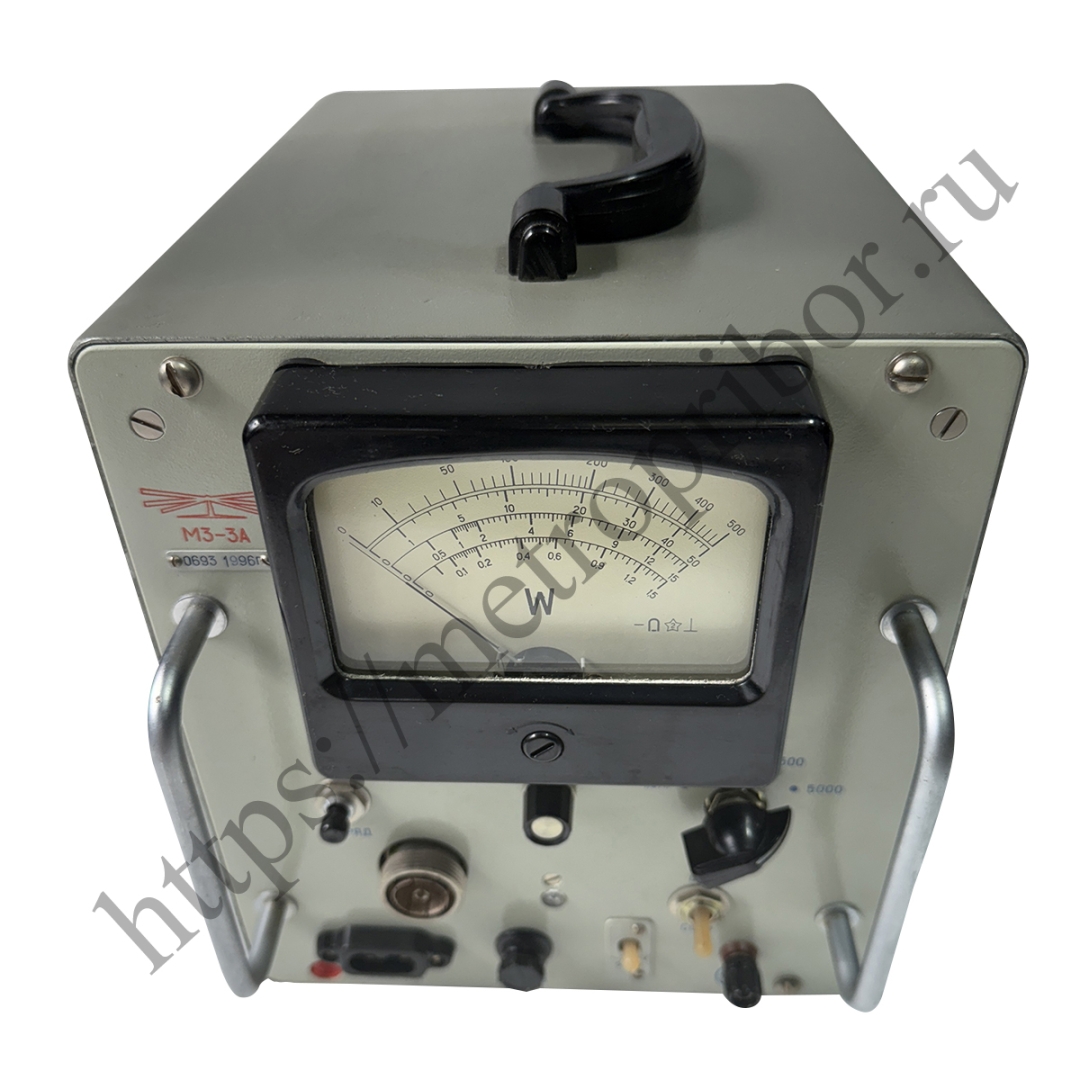

Измеритель мощности М3-3А

Измеритель М3-3А предназначен для измерения мощности высокочастотных приборов при непрерывной генерации и при модуляции прямоугольными импульсами. Прибор применяют при настройке, проверке и обслуживании ВЧ-аппаратуры, генераторов, передающих устройств, усилителей и других источников радиочастотной мощности.

М3-3А также встречается как ваттметр М3-3А. Прибор позволяет контролировать среднюю мощность и мощность в импульсе в диапазоне частот от 30 до 1200 МГц, что делает его удобным для работы с радиотехническими устройствами метрового и дециметрового диапазонов.

Назначение и область применения

Основная задача М3-3А - измерение мощности высокочастотных сигналов в режимах непрерывной и импульсной работы. Прибор используют при испытаниях аппаратуры, регулировке выходных каскадов, контроле согласования трактов и проверке параметров источников ВЧ-мощности.

• измерение мощности высокочастотных приборов;
• контроль средней мощности при непрерывной генерации;
• измерение мощности в импульсе при прямоугольной импульсной модуляции;
• проверка генераторов и усилителей ВЧ-сигналов;
• настройка передающих устройств и радиотехнических трактов;
• использование при лабораторных, ремонтных и производственных испытаниях;
• работа с ВЧ-трактами сопротивлением 50 Ом.

Принцип действия

Ваттметр М3-3А построен на измерении напряжения на известном сопротивлении, которое служит нагрузкой для исследуемого источника мощности. Измерение выполняется с помощью пикового вольтметра, после чего мощность определяется по параметрам сигнала на нагрузке.

Такой принцип позволяет использовать прибор для контроля как непрерывных ВЧ-сигналов, так и сигналов при импульсной модуляции. Наличие нормированного ВЧ-тракта на 50 Ом упрощает подключение к типовой радиочастотной аппаратуре.

Основные технические характеристики

• диапазон частот - от 30 до 1200 МГц;
• пределы измерения средней мощности - от 0,25 до 15 Вт;
• пределы измерения мощности в импульсе - от 0,005 до 5 кВт;
• погрешность измерения при импульсной модуляции - 30%;
• погрешность измерения при непрерывной генерации - от 15 до 20%;
• мощность рассеивания - 15 Вт;
• КСВН до 500 МГц - 1,15;
• КСВН до 1,2 ГГц - 1,3;
• сопротивление ВЧ-тракта - 50 Ом;
• масса - 11 кг;
• габаритные размеры - 327 х 280 х 240 мм.

Измерительные возможности

М3-3А охватывает два основных режима работы высокочастотных источников - непрерывный и импульсный. В режиме непрерывной генерации прибор измеряет среднюю мощность в ваттах, а при прямоугольной импульсной модуляции позволяет оценивать мощность в импульсе в киловаттном диапазоне.

• измерение средней мощности от 0,25 до 15 Вт;
• измерение импульсной мощности от 0,005 до 5 кВт;
• работа в частотном диапазоне от 30 МГц до 1,2 ГГц;
• контроль параметров сигналов при непрерывной генерации;
• контроль параметров сигналов при импульсной модуляции прямоугольными импульсами.

Конструкция и эксплуатация

Измеритель мощности М3-3А выполнен как лабораторный прибор для работы с радиочастотными сигналами. Габаритные размеры 327 х 280 х 240 мм и масса 11 кг позволяют размещать его на рабочем месте оператора, в зоне настройки аппаратуры или в составе измерительного стенда.

При эксплуатации важно учитывать допустимую мощность рассеивания 15 Вт и параметры согласования ВЧ-тракта. Значение КСВН составляет 1,15 на частотах до 500 МГц и 1,3 на частотах до 1,2 ГГц, что позволяет применять прибор в типовых 50-омных радиочастотных трактах.

Преимущества измерителя М3-3А

• подходит для измерения мощности ВЧ-приборов в диапазоне от 30 до 1200 МГц;
• работает с непрерывной генерацией и импульсной модуляцией;
• измеряет среднюю мощность до 15 Вт;
• позволяет контролировать мощность в импульсе до 5 кВт;
• имеет стандартный ВЧ-тракт 50 Ом;
• может применяться при настройке генераторов, усилителей и передающих устройств;
• подходит для лабораторных, сервисных и производственных измерений;
• обеспечивает контроль согласования по КСВН в рабочем диапазоне частот.
