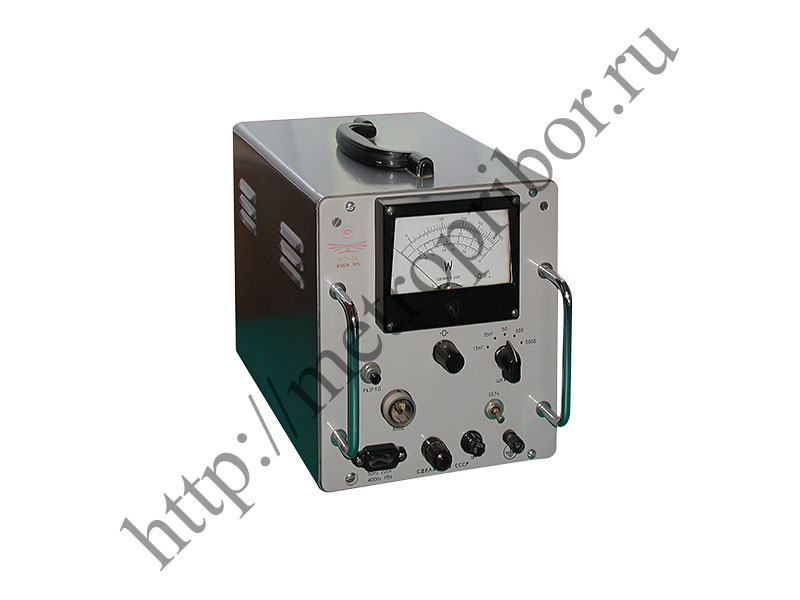

Измеритель М3-5а

<b>   Ваттметр поглощаемой мощности М3-5А</b> предназначен для измерения импульсной мощности высокочастотных сигналов. Ваттметры одновременно служат эквивалентом высокочастотной нагрузки.  <br>
<b>   Принцип действия ваттметра М3-5А</b> заключается в измерении импульсного напряжения с помощью пикового вольтметра на отводе нагрузочного сопротивления.   Основными блоками ваттметра поглощаемой мощности М3-5А являются: нагрузочное сопротивление, пиковый вольтметр, вентилятор и блок питания. Нагрузочное сопротивление является элементом ваттметра, на котором рассеивается (поглощается) подводимая к ваттметру высокочастотная мощность. Нагрузочное сопротивление в нормальных условиях допускает мощность рассеяния до 50 Вт. Повышение измеряемой мощности до 500 Вт достигается принудительным воздушным охлаждением, для чего в ваттметре установлен вентилятор, приводимый в движение асинхронным трехфазным двигателем. Нагрузочное сопротивление имеет два отвода, образующие делитель напряжения с соотношением 1 : 60 и 1 : 19. На отводах нагрузочного сопротивления с помощью пикового вольтметра измеряются пиковые напряжения высокочастотных импульсов, пропорциональные измеряемой импульсной мощности высокочастотных сигналов.<br>
<br>
<b>Технические характеристики</b><br>
Диапазон частот, МГц: <i>400-850.</i><br>
Пределы измерения мощности: в импульсе, кВт: <i>0,5-500.</i><br>
Погрешность измерения, %: <i>30 (ИМ).</i><br>
Мощность рассеивания, Вт: <i>500.</i><br>
КСВН: <i>1,3.</i><br>
ВЧ-тракт, Ом: <i>75.</i><br>
