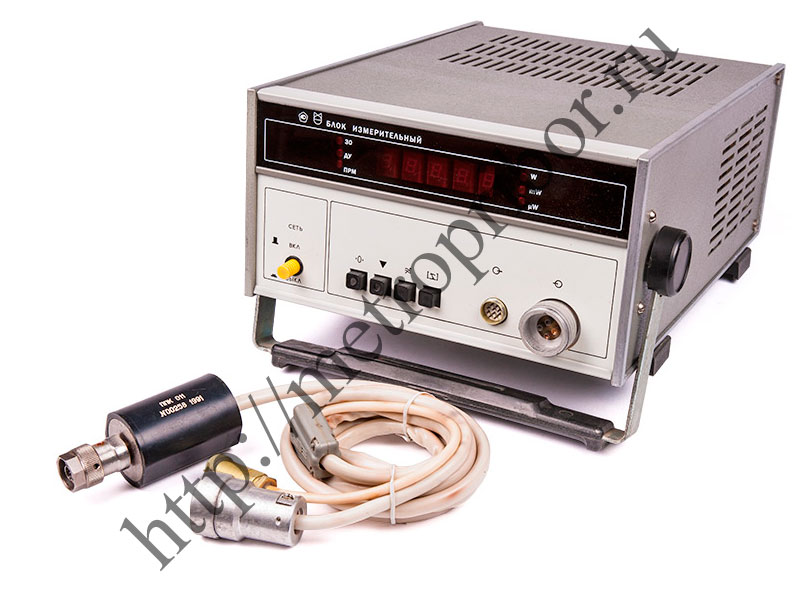

Измеритель М3-93

Измеритель М3-93 предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов. Прибор применяют при настройке, проверке и контроле радиоэлектронной аппаратуры, генераторов, усилителей, передающих устройств, СВЧ-трактов и другой измерительной техники, где требуется определить уровень мощности сигнала в широком диапазоне частот.

М3-93 позволяет выполнять измерения в диапазоне рабочих частот от 0 до 17,85 ГГц. Такой диапазон делает прибор пригодным для работы как с низкочастотными и радиочастотными сигналами, так и с сигналами СВЧ-диапазона. Измеритель может использоваться в лабораторных, производственных, поверочных и ремонтных условиях.

Прибор рассчитан на измерение среднего значения мощности в диапазоне от 100 мкВт до 1 Вт. Наличие интерфейса КОП позволяет применять М3-93 в составе автоматизированных измерительных систем, а аналоговый выход удобен для подключения внешней регистрирующей или контрольной аппаратуры.

Измеряемые сигналы

• Непрерывные сигналы.
• Импульсно-модулированные сигналы.
• Измеряемая величина - среднее значение мощности.

Частотные характеристики

• Диапазон рабочих частот - 0-17,85 ГГц.

Диапазон измерения мощности

• Диапазон измерения среднего значения мощности - 100 мкВт-1 Вт.

Погрешность измерения

• Пределы допускаемой основной погрешности измерения - ±(4-6)%.

Согласование

• КСВН - 1,15-1,4.

Интерфейсы и выходы

• Интерфейс - КОП.
• Аналоговый выход - предусмотрен.
• Возможность работы в составе автоматизированных измерительных систем - предусмотрена.

Диагностика и эксплуатация

• Диагностирование до уровня функциональных узлов - предусмотрено.
• Прибор рассчитан на работу в жестких условиях эксплуатации.

Габариты и масса

• Габаритные размеры - 228 x 160 x 308 мм.
• Масса - 7 кг.

Особенности прибора

• Измерение среднего значения мощности непрерывных и импульсно-модулированных сигналов.
• Диапазон рабочих частот 0-17,85 ГГц.
• Диапазон измерения мощности 100 мкВт-1 Вт.
• Основная погрешность измерения ±(4-6)%.
• КСВН 1,15-1,4.
• Интерфейс КОП для системного применения.
• Аналоговый выход для подключения внешней аппаратуры.
• Диагностика до уровня функциональных узлов.
• Исполнение для жестких условий эксплуатации.
• Компактные габариты и масса 7 кг.
