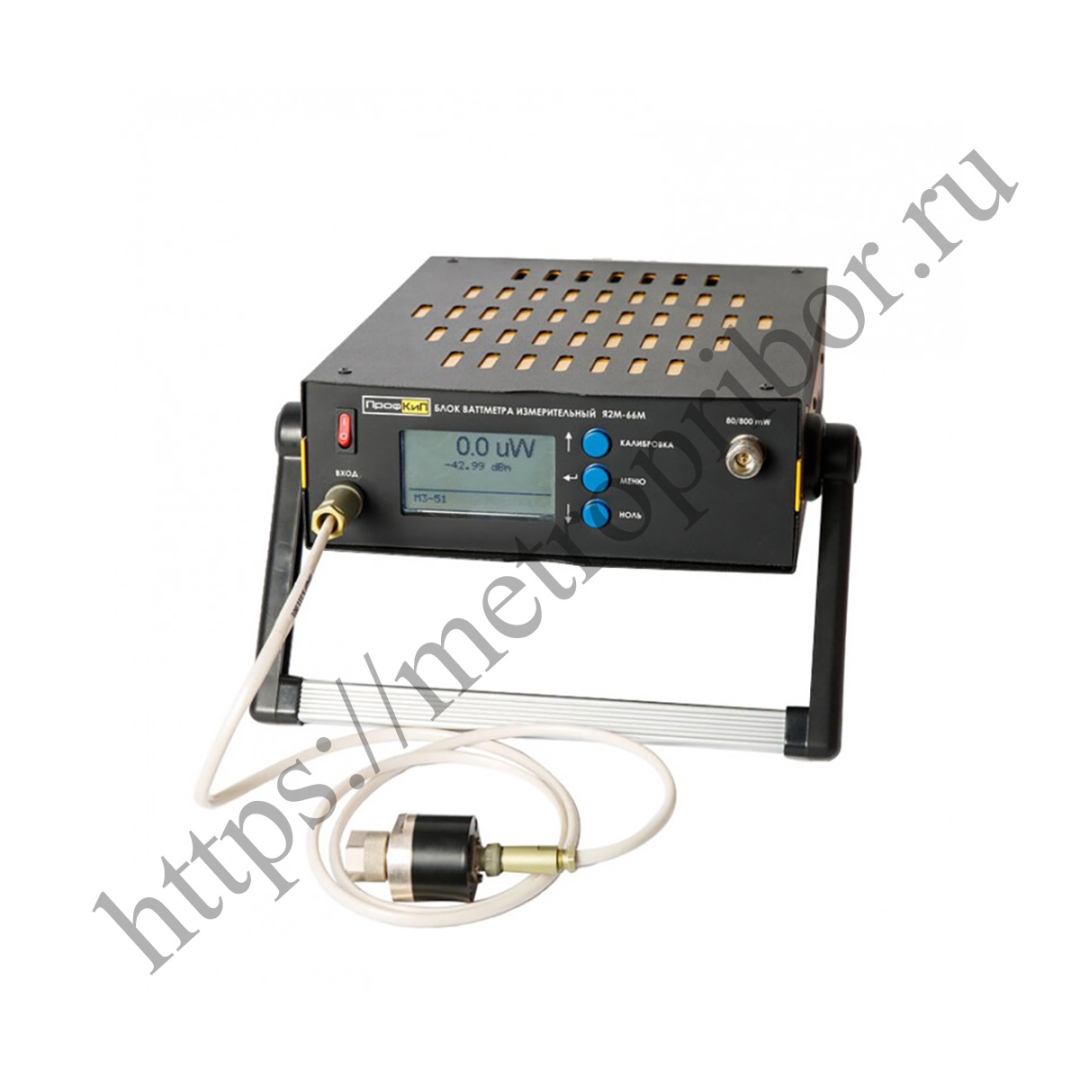

ПрофКИП М3-51 (Я2М-66 + ППК М3-51/4) ваттметр поглощаемой мощности

Ваттметр поглощаемой мощности ПрофКиП М3-51 (Я2М-66М + ППК М3-51/4)​ предназначен для измерений среднего значения мощности непрерывных и импульсно-модулированных сигналов.

Описание ваттметра поглощаемой мощности ПрофКиП М3-51 (Я2М-66М + ППК М3-51/4):

Принцип действия ваттметра основан на преобразовании СВЧ мощности в тепловой вид энергии и измерении образуемой на выходе преобразователя приемного коаксиального (ППК) термоэлектродвижущей силы (термо-ЭДС), которая пропорциональна подведенной к нему мощности СВЧ сигнала. Конструктивно ваттметр поглощаемой мощности состоят из блока ваттметра измерительного ПрофКиП Я2М-66М (БИ) и ППК, подключаемого к БИ.

Особенности ваттметра поглощаемой мощности ПрофКиП М3-51 (Я2М-66М + ППК М3-51/4):

• Суммарный диапазон рабочих частот: 0.02 ГГц … 12 ГГц;
• Диапазон измерения мощности: 1 мкВт … 10 мВт;
• БИ выполнен на базе металлического несущего корпуса «Надел-75»;
• Большой графический ЖК-дисплей;
• Интуитивно понятное меню;
• Измерение мощности в W и dBm;
• Измерение напряжения (относительно синусоидального сигнала на эквивалентной нагрузке 50 Ом);
• Относительные измерения dB и %;
• Дистанционное управление (LAN). – опция
