ПрофКиП Я2М-66М блок ваттметр измерительный (БИ)

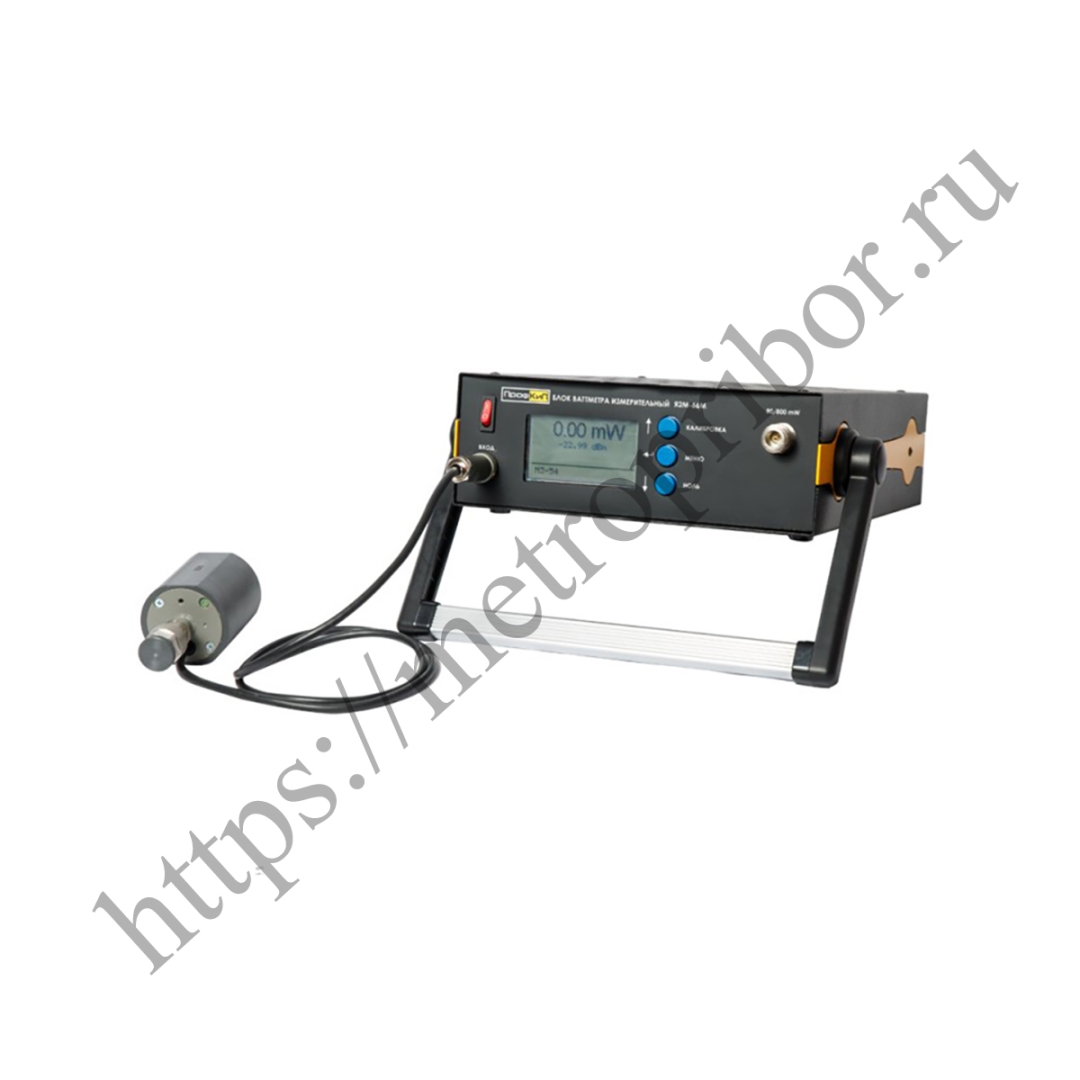

Блок ваттметра измерительный ПрофКиП Я2М-66М

Блок ваттметра измерительный ПрофКиП Я2М-66М предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов. Прибор используется в составе измерительных комплексов для контроля СВЧ-мощности, обработки сигналов с первичных преобразователей и отображения результатов в удобной цифровой форме.

ПрофКиП Я2М-66М подходит для лабораторных, производственных, сервисных и поверочных задач, связанных с измерением мощности в ваттах, dBm, относительных уровнях dB и процентах. Большой графический ЖК-дисплей и понятное меню упрощают работу оператора при настройке, контроле и сравнительных измерениях.

Назначение и область применения

Основная задача блока ПрофКиП Я2М-66М - прием, обработка и отображение результатов измерения мощности непрерывных и импульсно-модулированных сигналов. Прибор может применяться при настройке радиотехнических трактов, проверке источников СВЧ-сигналов, работе с измерительными преобразователями и контроле параметров сигналов в 50-омных трактах.

• измерение среднего значения мощности непрерывных сигналов;
• измерение мощности импульсно-модулированных сигналов;
• отображение мощности в Вт и dBm;
• относительные измерения в dB и процентах;
• измерение напряжения относительно синусоидального сигнала на эквивалентной нагрузке 50 Ом;
• вывод результатов измерений на экран;
• передача результатов по сети Ethernet;
• применение в лабораторных и производственных измерительных системах.

Функции и особенности

ПрофКиП Я2М-66М оснащен большим графическим ЖК-дисплеем и интуитивно понятным меню. Это делает прибор удобным для регулярной работы, настройки режимов и контроля результатов измерений без сложной подготовки оператора.

• большой графический ЖК-дисплей;
• удобное меню управления;
• измерение мощности в ваттах;
• измерение мощности в dBm;
• измерение напряжения на эквивалентной нагрузке 50 Ом;
• относительные измерения в dB;
• относительные измерения в процентах;
• дистанционное управление по LAN - опция;
• выдача результатов измерений по Ethernet;
• преобразование измерительных данных в цифровую форму.

Основные функции прибора

Блок ваттметра выполняет усиление напряжения постоянного тока с ППК и преобразует полученный сигнал в цифровую форму. После обработки данные выводятся на дисплей и могут передаваться по сети Ethernet для дальнейшей регистрации или использования во внешней системе.

• усиление напряжения постоянного тока с ППК;
• преобразование сигнала в цифровую форму;
• отображение результатов измерения на экране;
• передача результатов измерения по сети Ethernet;
• работа с программными поправками и расчетными режимами.

Программная функция «Аттенюатор»

Режим «Аттенюатор» используется при подключении аттенюатора для ослабления СВЧ-сигнала. Блок автоматически учитывает заданное ослабление и рассчитывает реальный уровень измеренной мощности.

• назначение функции - учет ослабления СВЧ-сигнала аттенюатором;
• диапазон ввода ослабления - от 0,01 до 99,99 дБ;
• автоматический расчет уровня измеренной мощности - предусмотрен.

Программная функция «Скважность»

Функция «Скважность» применяется при измерении импульсной мощности СВЧ-сигналов с известной скважностью. Прибор автоматически пересчитывает результат так, чтобы он соответствовал уровню непрерывного СВЧ-сигнала.

• назначение функции - расчет мощности импульсного СВЧ-сигнала с учетом скважности;
• диапазон установки скважности - от 0,1% до 99,9%;
• автоматический пересчет результата к уровню непрерывного сигнала - предусмотрен.

Программная функция «Усреднение»

Функция «Усреднение» помогает стабилизировать показания при измерении импульсных СВЧ-сигналов с большим периодом следования импульсов. При включении этого режима блок автоматически усредняет результаты измерений за выбранный интервал времени.

• назначение функции - стабилизация показаний при импульсных измерениях;
• время усреднения - 4 с;
• время усреднения - 8 с;
• время усреднения - 16 с;
• автоматическое усреднение результатов - предусмотрено.

Программная функция «Коэффициент»

Режим «Коэффициент» предназначен для ввода частотного поправочного коэффициента Кк. Эта функция позволяет учитывать особенности измерительного тракта и применяемых преобразователей при работе на разных частотах.

• назначение функции - ввод частотного поправочного коэффициента;
• обозначение коэффициента - Кк;
• диапазон установки коэффициента - от 0,001 до 999,999.

Рабочие условия эксплуатации

• температура окружающего воздуха - от +10°С до +40°С;
• относительная влажность воздуха при +20°С - не более 90%.

Питание и общие данные

• средняя наработка на отказ - 12000 ч;
• потребляемая мощность - не более 40 Вт;
• питание от сети переменного тока - 220 В ±22 В;
• частота сети переменного тока - 50 Гц ±0,5 Гц;
• питание от источника постоянного тока - 15 В;
• габаритные размеры - 235 х 325 х 95 мм;
• масса - 3,6 кг.

Комплект поставки

• БИ ПрофКиП Я2М-66М, обозначение ПРШН 411613.011 - 1 шт.;
• вставка плавкая ВП2Б-1В 1,0 А 250 В, обозначение ОЮ 0.481.005 ТУ - 2 шт.;
• руководство по эксплуатации, обозначение ПРШН 411151.018 РЭ - 1 шт.;
• формуляр, обозначение ПРШН 411151.018 ФО - 1 шт.;
• кабель сетевой с заземлением IEC-320-C14 - 1 шт.;
• ящик укладочный, обозначение ПРШН 411161.120 - 1 шт.

Конструкция и эксплуатация

ПрофКиП Я2М-66М выполнен как компактный измерительный блок с габаритами 235 х 325 х 95 мм и массой 3,6 кг. Прибор удобно размещается на рабочем месте оператора, в составе лабораторного стенда или измерительной системы.

В эксплуатации блок позволяет быстро выбирать нужный режим, учитывать ослабление аттенюатора, задавать скважность импульсного сигнала, включать усреднение и применять частотный поправочный коэффициент. Возможность передачи данных по Ethernet делает прибор удобным для автоматизированного контроля и регистрации результатов.

Преимущества блока ваттметра ПрофКиП Я2М-66М

• измеряет среднее значение мощности непрерывных и импульсно-модулированных сигналов;
• отображает результаты в Вт и dBm;
• поддерживает относительные измерения в dB и процентах;
• имеет большой графический ЖК-дисплей;
• оснащен понятным меню управления;
• позволяет учитывать аттенюатор в диапазоне от 0,01 до 99,99 дБ;
• поддерживает расчет по скважности от 0,1% до 99,9%;
• имеет усреднение результатов за 4 с, 8 с или 16 с;
• позволяет вводить частотный поправочный коэффициент от 0,001 до 999,999;
• может передавать результаты измерений по Ethernet;
• дистанционное управление по LAN доступно как опция;
• имеет среднюю наработку на отказ 12000 ч;
• потребляет не более 40 Вт.
