Описание

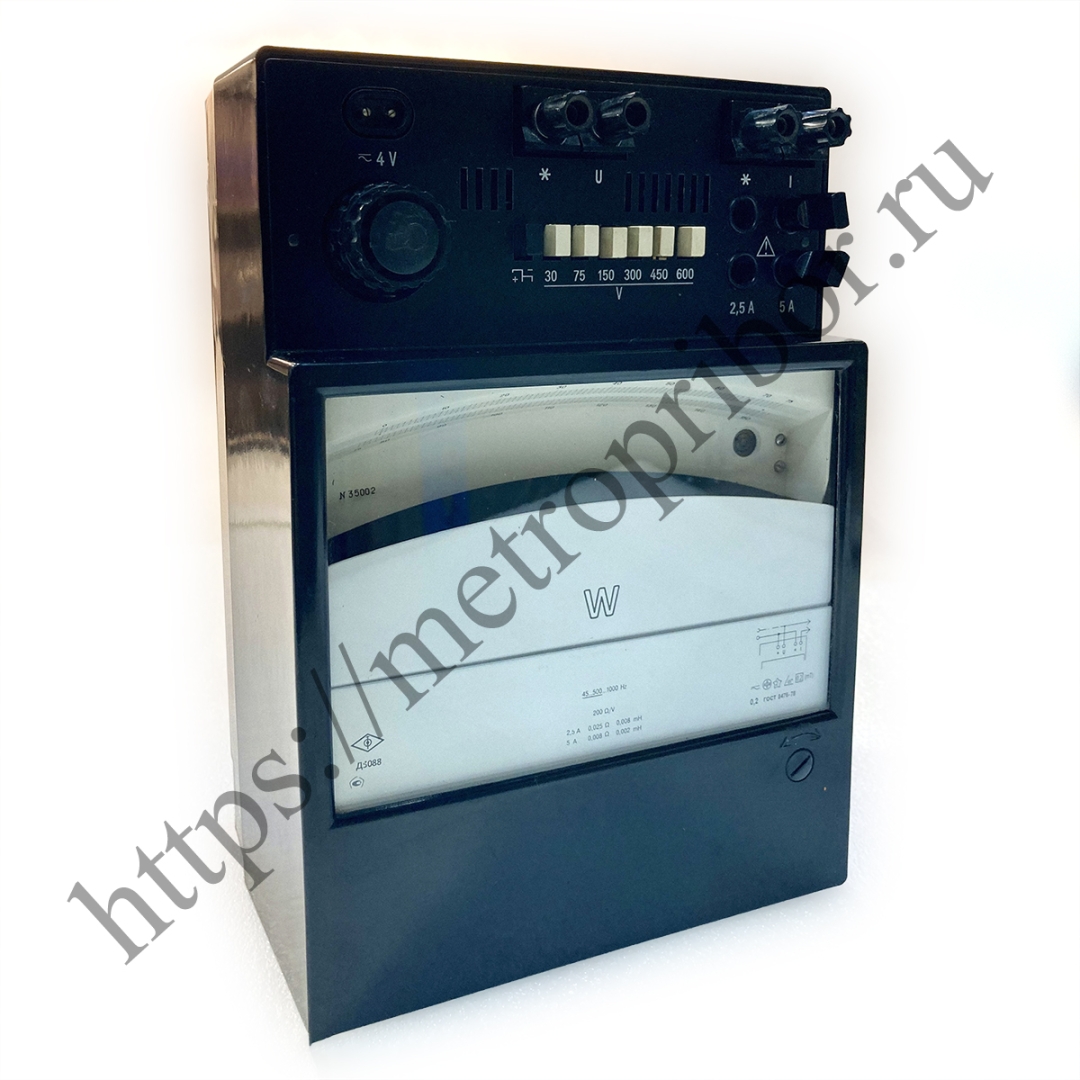

Ваттметр Д5088 (Д 5088, Д-5088) Предназначен для измерения мощности в однофазных цепях переменного и постоянного тока, а также для поверки менее точных приборов. Габариты не более (205±1,45)х(290±1,6)х(135±2,0) мм. Класс точности 0,2. Ваттметры Д5088 предназначены для измерения мощности в однофазных цепях переменного и постоянного тока, а также для поверки менее точных приборов. Ваттметры Д5088 предназначены для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях, при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80% (при 25 °С). Ваттметры Д5088 -04.1 (тропическое исполнение) предназначены для эксплуатации в условиях как сухого, так и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 1 до 45 °C и относительной влажности до 80% при температуре 25 °С (по ГОСТ 15150–69). Технические данные Ваттметры Д5088 соответствуют классу точности 0,2 по ГОСТ 8476–78. Основные параметры прибора Ваттметр Д5088 указаны в таблице. Номинальный коэффициент мощности ваттметра — 1,0. Номинальный ток параллельной цепи ваттметра Д5088 равен (5 ± 0,1) mА. Нормальная область частот ваттметра от 45 до 500 Гц, рабочая область частот — 500–1000 Гц. Предел допускаемой дополнительной погрешности прибора Ваттметр Д5088, вызванной отклонением напряжения на ± 20% от номинального значения либо от пределов нормальной области напряжений, при неизменном значении измеряемой мощности равен ± 0,2% от конечного значения диапазона измерений. Предел допускаемой дополнительной погрешности прибора Ваттметр Д5088, вызванной отклонением частоты от верхней границы нормальной области до любого значения в рабочей области частот, не превышает ± 0,2% от конечного значения диапазона измерений. Предел допускаемой дополнительной погрешности прибора Ваттметр Д5088, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочих температур на каждые 10 °С изменения температуры, равен ±0,2% от конечного значения диапазона измерений. Нормальная температура — 20±2 °С, если на лицевой части прибора не оговорено иное значение. Изменение показаний прибора Ваттметр Д5088, вызванное влиянием внешнего однородного постоянного магнитного поля, а также поля, синусоидально изменяющегося во времени с частотой (в пределах нормальной области), одинаковой с частотой тока, протекающего по измерительным цепям прибора, равен ± 0,2% от конечного значения диапазона измерений призначении индукции магнитного поля, не превышающем 0,2 мТл при частоте до 1 kHz и 0,13 мТл — при частоте 1,5 kHz. Время установления показаний не более 3с. Питание цепи освещения прибора Ваттметр Д5088 производится от сети переменного тока напряжением (220 ± 22) В частотой 50 — 60 Гц через понижающий трансформатор (поставляется в комплекте с приборами), либо непосредственно от источника переменного или постоянного тока напряжением (4±0,4) В. Габаритные размеры прибора не более (205±1,45)х(290±1,6)х(135±2,0) мм, масса прибора не более 4,3 кг. Габаритные размеры корпуса трансформатора не более 65?85?45 мм, масса трансформатора не более 0,5 кг.
