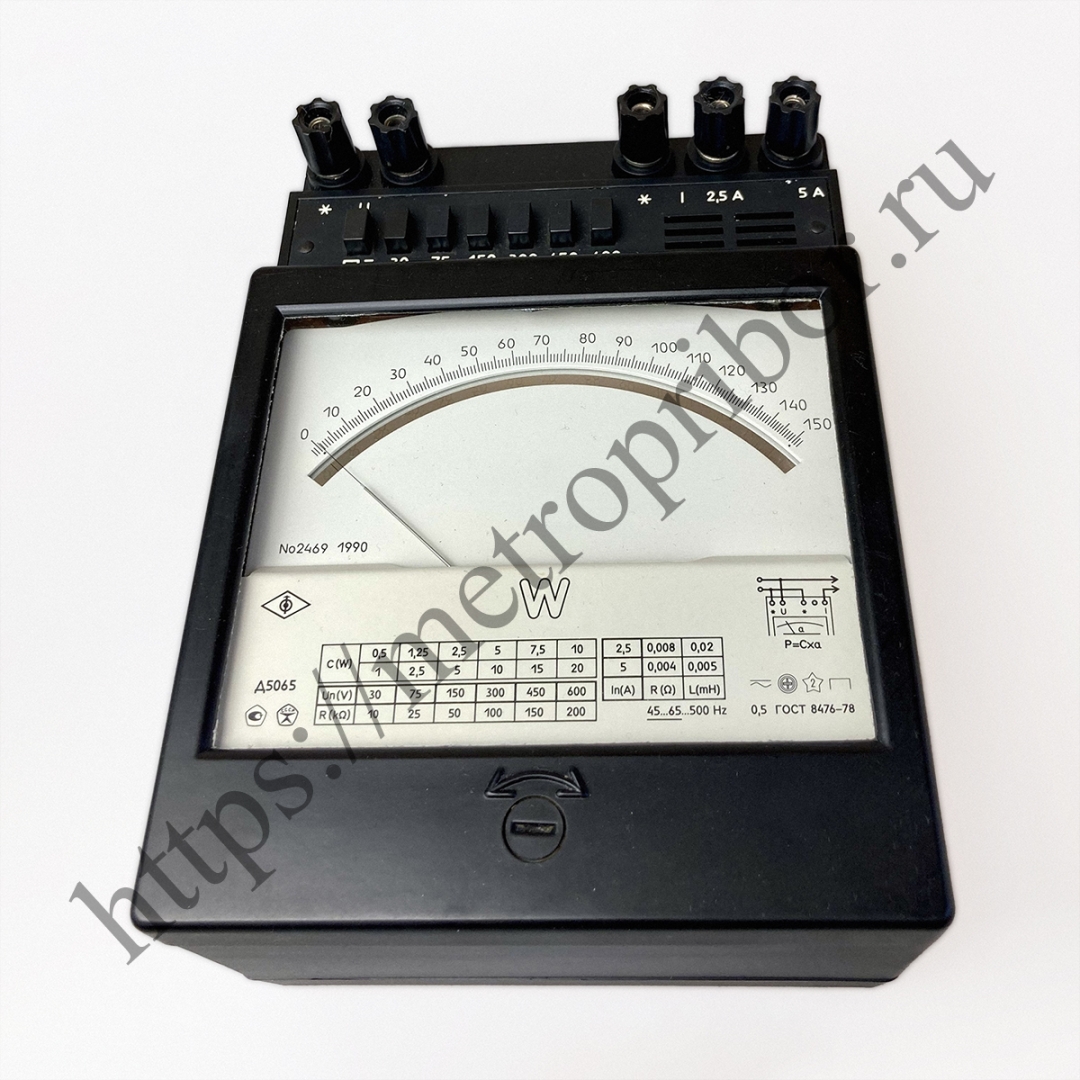

Ваттметр Д5065

Ваттметр Д5065 предназначен для измерения активной мощности в однофазных электрических цепях постоянного и переменного тока. Прибор применяют при проверке, наладке и контроле электротехнического оборудования, измерительных цепей, лабораторных установок и аппаратуры, где требуется измерение мощности с классом точности 0,5.

Д5065 выполнен как переносной ваттметр ферродинамической системы с подвижной частью на растяжках. Такая конструкция рассчитана на точные измерения активной мощности и удобна для лабораторного, поверочного и эксплуатационного применения в цепях постоянного тока и переменного тока промышленной частоты.

Прибор предназначен для эксплуатации в закрытых сухих отапливаемых помещениях в условиях умеренного климата. Для работы в условиях сухого и влажного тропического климата предусмотрено исполнение Д5065-04.1, рассчитанное на эксплуатацию в закрытых помещениях с кондиционированным или частично кондиционированным воздухом.

Тип прибора и измерительная система

• Тип прибора - переносной ваттметр.
• Измерительная система - ферродинамическая.
• Подвижная часть - на растяжках.
• Измеряемая величина - активная мощность.
• Измеряемые цепи - однофазные цепи постоянного и переменного тока.

Класс точности и соответствие стандарту

• Класс точности - 0,5.
• Класс точности соответствует ГОСТ 8476-78.
• Предел допускаемой основной погрешности в нормальной области частот и на постоянном токе - ±0,5% от конечного значения диапазона измерений.

Номинальные токи и напряжения

• Номинальный ток - 2,5 А.
• Номинальный ток - 5 А.
• Номинальное напряжение - 30 В.
• Номинальное напряжение - 75 В.
• Номинальное напряжение - 150 В.
• Номинальное напряжение - 300 В.
• Номинальное напряжение - 450 В.
• Номинальное напряжение - 600 В.

Электрические параметры

• Номинальный коэффициент мощности - 1.
• Ток параллельной цепи - 3 ±0,06 мА.
• Нормальная область частот - 45-65 Гц.
• Рабочая область частот - свыше 65 до 500 Гц.

Дополнительные погрешности

• Дополнительная погрешность, вызванная отклонением напряжения на ±20% от номинального значения при неизменном значении измеряемой мощности - ±0,5% от конечного значения диапазона измерений.
• Дополнительная погрешность, вызванная отклонением частоты от верхнего предела нормальной области частот до любого значения в рабочей области частот - ±0,5% от конечного значения диапазона измерений.
• Дополнительная погрешность, вызванная изменением температуры окружающего воздуха от нормальной 20 ±2 °C до любой температуры в пределах рабочего диапазона - ±0,5% от конечного значения диапазона измерений на каждые 10 °C изменения температуры.

Время установления показаний

• Время установления показаний при температуре 20 ±2 °C - не более 4 с.

Условия эксплуатации

• Исполнение Д5065 предназначено для умеренного климата.
• Условия эксплуатации Д5065 - закрытые сухие отапливаемые помещения.
• Температура окружающего воздуха для Д5065 - от +5 до +40 °C.
• Относительная влажность для Д5065 - до 90% при температуре +25 °C.

Тропическое исполнение

• Исполнение Д5065-04.1 предназначено для сухого и влажного тропического климата.
• Условия эксплуатации Д5065-04.1 - закрытые помещения с кондиционированным или частично кондиционированным воздухом.
• Температура окружающего воздуха для Д5065-04.1 - от +1 до +45 °C.
• Относительная влажность для Д5065-04.1 - до 80% при температуре +25 °C.

Габариты и масса

• Габаритные размеры - 140 ±1,25 x 195 ±1,45 x 92 ±2,7 мм.
• Масса - не более 1,5 кг.

Особенности прибора

• Измерение активной мощности в однофазных цепях.
• Работа в цепях постоянного и переменного тока.
• Класс точности 0,5.
• Ферродинамическая измерительная система.
• Подвижная часть на растяжках.
• Номинальные токи 2,5 А и 5 А.
• Номинальные напряжения от 30 В до 600 В.
• Нормальная область частот 45-65 Гц.
• Рабочая область частот свыше 65 до 500 Гц.
• Время установления показаний не более 4 с.
• Переносное исполнение.
• Исполнение для умеренного климата и тропическое исполнение Д5065-04.1.
• Компактные габариты и масса не более 1,5 кг.
