Милливеберметр Ф191

Микровеберметр Ф191 предназначен для измерения малых постоянных магнитных потоков и индукции в воздушных зазорах магнитных цепей. Прибор применяют при исследовании магнитных систем, проверке магнитопроводов, контроле электромагнитных устройств, настройке измерительных стендов и проведении лабораторных работ, связанных с измерением магнитных величин.

Ф191 используют в сухих закрытых и отапливаемых помещениях. Прибор подходит для задач, где требуется измерять малые значения магнитного потока с нормированной погрешностью. Основная погрешность выражается в процентах от конечного значения диапазона измерений, что удобно при работе с несколькими пределами и сравнении результатов.

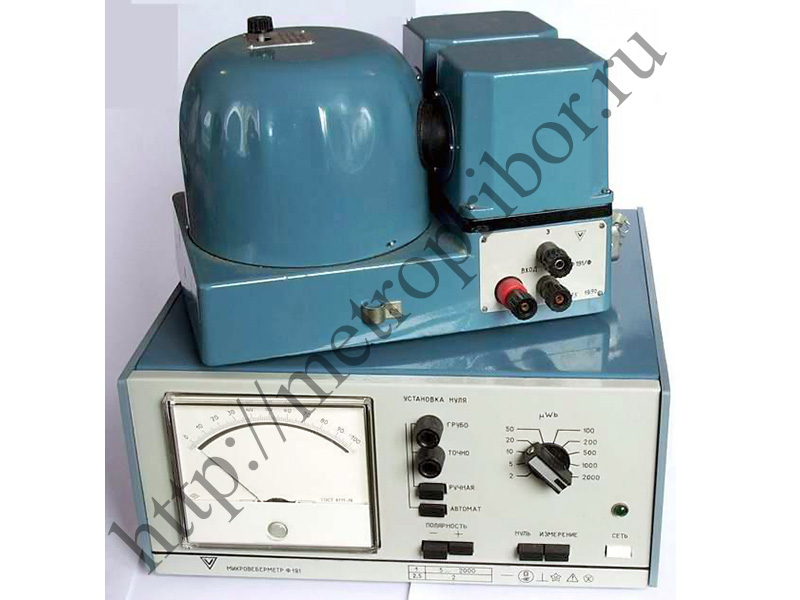

Микровеберметр выполнен в виде двух функциональных блоков - фотогальванометрического усилителя и блока управления. Такое исполнение позволяет разделить измерительную и управляющую части прибора, обеспечивая удобство эксплуатации и стабильность измерений при работе с малыми магнитными потоками.

Обозначения модели

• Основное обозначение - Ф191.
• Возможные варианты написания - Ф-191, Ф 191.

Состав прибора

• Фотогальванометрический усилитель - Ф191/Ф.
• Блок управления - Ф191/У.

Диапазон измерений и точность

• Диапазон измерений магнитного потока - 0-2000 мкВб.
• Погрешность - 1%.
• Основная погрешность выражается в процентах от конечного значения диапазона измерений.

Дополнительные погрешности

• Дополнительная погрешность, вызванная изменением положения блока управления от нормального положения на 5° в любую сторону, равна пределу допускаемой основной погрешности.
• Корректор блока управления обеспечивает возвращение указателя к нулевой отметке шкалы.
• Дополнительная погрешность, вызванная отклонением температуры окружающего воздуха от 20 ±5 °C до любой температуры в пределах рабочих условий, равна пределу допускаемой основной погрешности на каждые 10 °C изменения температуры.
• Дополнительная погрешность, вызванная отклонением напряжения электропитания от нормального значения на ±10%, равна половине предела допускаемой основной погрешности.
• Дополнительная погрешность под влиянием однородного постоянного магнитного поля с индукцией 0,5 мТ - ±2,5% для диапазона измерений 2-0-2 мкВб.
• Дополнительная погрешность под влиянием однородного постоянного магнитного поля с индукцией 0,5 мТ - ±1% для остальных диапазонов.

Рабочий режим

• Время установления рабочего режима - не более 30 мин.
• Продолжительность непрерывной работы - не менее 8 ч в сутки.

Изоляция и электрическая прочность

• Изоляция между цепью питания и корпусом выдерживает в течение 1 мин действие напряжения 1,5 кВ частотой 50 Гц в нормальных условиях применения.
• Сопротивление изоляции между цепью питания и корпусом - не менее 20 МОм в нормальных условиях применения.

Условия эксплуатации

• Условия эксплуатации - сухие закрытые отапливаемые помещения.
• Температура окружающего воздуха - от +10 до +35 °C.
• Относительная влажность - до 80% при +25 °C.
• Группа условий эксплуатации - группа 2 по ГОСТ 22261-76.
• Тропическое исполнение - Ф191-04.1.
• Температура эксплуатации тропического исполнения - от +10 до +25 °C.
• Относительная влажность для тропического исполнения - до 80% при +25 °C.
• Исполнение и категория тропического варианта - исполнение 0, категория 4.1 по ГОСТ 15150-60.

Питание и потребляемая мощность

• Питание - от однофазной сети переменного тока 220 ±22 В.
• Частота питающей сети - 50 ±1 Гц.
• Потребляемая мощность - не более 30 В·А.

Габариты и масса

• Габаритные размеры фотогальванометрического усилителя Ф191/Ф - 298 x 184 x 196 мм.
• Габаритные размеры блока управления Ф191/У - 317 x 150 x 345 мм.
• Масса блока Ф191/Ф - не более 5,5 кг.
• Масса блока Ф191/У - не более 7 кг.

Особенности прибора

• Измерение малых постоянных магнитных потоков.
• Измерение индукции в воздушных зазорах магнитных цепей.
• Диапазон измерений 0-2000 мкВб.
• Погрешность 1%.
• Двухблочная конструкция: фотогальванометрический усилитель и блок управления.
• Время установления рабочего режима не более 30 мин.
• Непрерывная работа не менее 8 ч в сутки.
• Сопротивление изоляции между цепью питания и корпусом не менее 20 МОм.
• Питание от сети 220 ±22 В, 50 ±1 Гц.
• Потребляемая мощность не более 30 В·А.
• Исполнение для сухих закрытых отапливаемых помещений.
• Наличие тропического исполнения Ф191-04.1.
