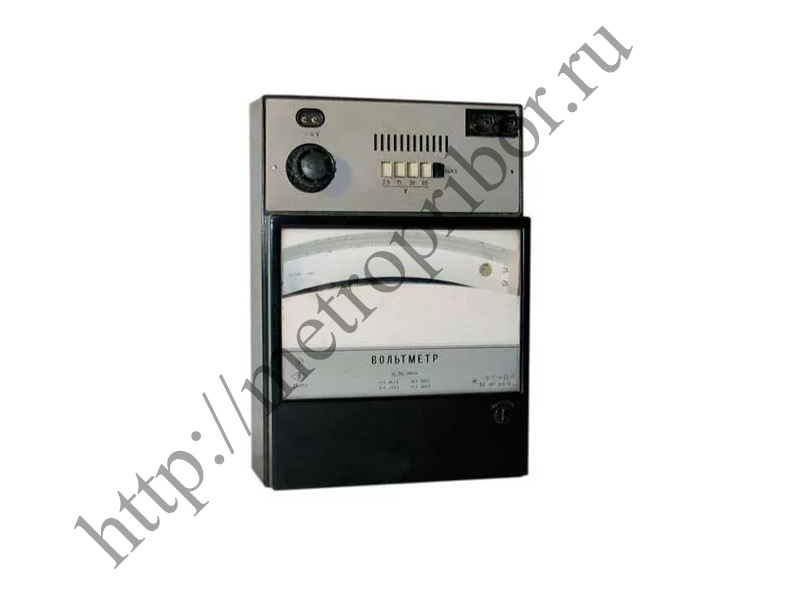

Вольтметр Д5081

Вольтметр Д5081 предназначен для измерения напряжения в цепях постоянного и переменного тока. Прибор также применяют для поверки менее точных средств измерения, когда требуется контроль напряжения с классом точности 0,2.

Д5081 используют в лабораторных, поверочных и эксплуатационных работах при проверке электрических цепей, измерительных установок, источников напряжения и радиоэлектронной аппаратуры. Прибор рассчитан на работу в закрытых сухих отапливаемых помещениях, а в тропическом исполнении Д5081-04.1 - в условиях сухого и влажного тропического климата.

Варианты обозначения

• Основное обозначение - Д5081.
• Возможные варианты написания - Д 5081, Д-5081.
• Тропическое исполнение - Д5081-04.1.

Измеряемые величины

• Напряжение постоянного тока.
• Напряжение переменного тока.

Класс точности и нормативные данные

• Класс точности - 0,2.
• Соответствие по классу точности - ГОСТ 8711-78.
• Основные параметры прибора указаны в таблицах 1-3 эксплуатационной документации.

Погрешность измерения

• Предел допускаемой дополнительной погрешности, вызванной отклонением частоты от верхней границы нормальной области до любого значения в рабочей области частот, - не более ±0,2% от конечного значения диапазона измерений.
• Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочих температур, - ±0,2% от конечного значения диапазона измерений на каждые 10 °C изменения температуры.
• Нормальная температура - 20 ±2 °C, если на лицевой части прибора не указано иное значение.

Влияние внешнего магнитного поля

• Изменение показаний под влиянием внешнего однородного постоянного магнитного поля - ±0,2% от конечного значения диапазона измерений.
• Изменение показаний под влиянием синусоидального магнитного поля с частотой в пределах нормальной области, одинаковой с частотой тока в измерительных цепях прибора, - ±0,2% от конечного значения диапазона измерений.
• Допустимая индукция магнитного поля при частоте до 1 кГц - не более 0,2 мТл.
• Допустимая индукция магнитного поля при частоте 1,5 кГц - 0,13 мТл.

Время установления показаний

• Время установления показаний - не более 3 с.

Питание цепи освещения

• Питание цепи освещения от сети переменного тока - 220 ±22 В.
• Частота питающей сети для освещения - 50-60 Гц.
• Питание через понижающий трансформатор - предусмотрено.
• Понижающий трансформатор поставляется в комплекте с прибором.
• Допускается питание цепи освещения непосредственно от источника переменного или постоянного тока напряжением 4 ±0,4 В.

Условия эксплуатации

• Климатическое исполнение для умеренного климата - работа в закрытых сухих отапливаемых помещениях.
• Температура окружающего воздуха для умеренного климата - от +10 до +35 °C.
• Относительная влажность для умеренного климата - до 80% при температуре +25 °C.

Тропическое исполнение

• Тропическое исполнение - Д5081-04.1.
• Назначение исполнения Д5081-04.1 - работа в условиях сухого и влажного тропического климата.
• Условия размещения - закрытые помещения с кондиционированным или частично кондиционированным воздухом.
• Температура окружающего воздуха - от +1 до +45 °C.
• Относительная влажность - до 80% при температуре +25 °C.
• Климатические условия - по ГОСТ 15150-69.

Габариты и масса

• Габаритные размеры прибора - не более 205 ±1,45 x 290 ±1,6 x 135 ±2,0 мм.
• Масса прибора - не более 4,3 кг.
• Габаритные размеры корпуса трансформатора - не более 65 x 85 x 45 мм.
• Масса трансформатора - не более 0,5 кг.

Конструкция и эксплуатация

Вольтметр Д5081 выполнен как точный измерительный прибор для работы в цепях постоянного и переменного тока. Класс точности 0,2 позволяет использовать его не только для эксплуатационного контроля напряжения, но и для поверки приборов более низкого класса точности.

Прибор рассчитан на устойчивую работу в нормированных климатических условиях. Для тропического климата предусмотрена модификация Д5081-04.1, предназначенная для эксплуатации в закрытых помещениях с кондиционированным или частично кондиционированным воздухом.

Питание цепи освещения может выполняться через комплектный понижающий трансформатор от сети 220 В, 50-60 Гц или непосредственно от источника 4 ±0,4 В постоянного либо переменного тока. Время установления показаний не более 3 с делает прибор удобным для оперативных измерений при настройке и поверке аппаратуры.

Особенности прибора

• Измерение напряжения постоянного и переменного тока.
• Класс точности 0,2.
• Применение для поверки менее точных приборов.
• Соответствие ГОСТ 8711-78.
• Дополнительная частотная погрешность не более ±0,2% от конечного значения диапазона.
• Дополнительная температурная погрешность ±0,2% на каждые 10 °C.
• Время установления показаний не более 3 с.
• Питание освещения от сети 220 ±22 В через понижающий трансформатор.
• Возможность питания освещения от источника 4 ±0,4 В.
• Исполнение для умеренного климата и тропическое исполнение Д5081-04.1.
• Работа при температуре от +10 до +35 °C в умеренном климате.
• Работа при температуре от +1 до +45 °C в тропическом исполнении.
• Габариты прибора не более 205 ±1,45 x 290 ±1,6 x 135 ±2,0 мм.
• Масса прибора не более 4,3 кг.
• Габариты корпуса трансформатора не более 65 x 85 x 45 мм.
• Масса трансформатора не более 0,5 кг.
