Описание

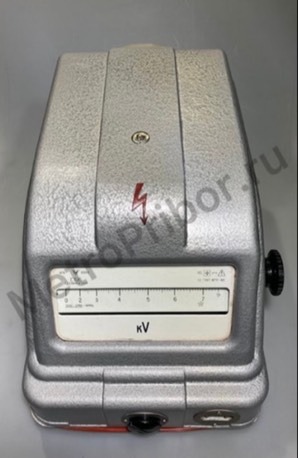

Диапазоны показаний киловольтметра : 0-7,5; 0-15 и 0-30 кВ. Нормальная частота киловольтметра 50 Гц. Рабочая область частот – переменный ток от 20 Гц до : 14 МГц – в диапазоне показаний 0 – 7,5 кВ; 8 МГц – в диапазоне показаний 0 – 15 кВ; 2 МГц – в диапазоне показаний 0 – 30 кВ. Габаритные размеры 280 х 645 х 239 мм. Масса не более 11 кг. Киловольтметр электростатический С196Киловольтметр электростатический С196 предназначен для измерения напряжения постоянного и переменного тока в широком диапазоне частот в цепях с одним заземленным полюсом, т. е. в заземленных цепях. Прибор может измерять напряжение в незаземленных цепях, т. е. в цепях, имеющих оба провода под напряжением относительно земли. Технические характеристики С196: Диапазоны показаний киловольтметра : 0-7,5; 0-15 и 0-30 кВ. Нормальная частота киловольтметра 50 Гц. Рабочая область частот – переменный ток от 20 Гц до : 14 МГц – в диапазоне показаний 0 – 7,5 кВ; 8 МГц – в диапазоне показаний 0 – 15 кВ; 2 МГц – в диапазоне показаний 0 – 30 кВ. Предел допускаемой основной погрешности ±1,0% от конечного значения диапазона измерений. Входная емкость не превышает 15 пФ. Собственная резонансная частота не ниже 100 МГц. Время установления показаний не превышает 4 сек. Испытательное напряжение изоляции между высоковольтным электродом и корпусом, соединенным с цепью питания осветителя: 16 кВ – в диапазоне показаний 0 – 7,5 кВ; 26 кВ – в диапазоне показаний 0 – 15 кВ; 45 кВ – в диапазоне показаний 0 – 30 кВ; 2 кВ – между цепью питания осветителя и корпусом. Сопротивление изоляции цепи питания осветителя относительно корпуса не менее 40 Мом. Электропитание осветителя осуществляется от сети переменного тока частотой 50 Гц напряжением 127 или 220 В и от сети напряжением 6 В постоянного тока или переменного тока частотой 50 Гц. Габаритные размеры 280 х 645 х 239 мм. Масса не более 11 кг.Возможная замена: КВЦ-120, КВЦ-120, КВЦ-120,СКВ-100-А, СКВ-100-С
