Киловольтметр С197

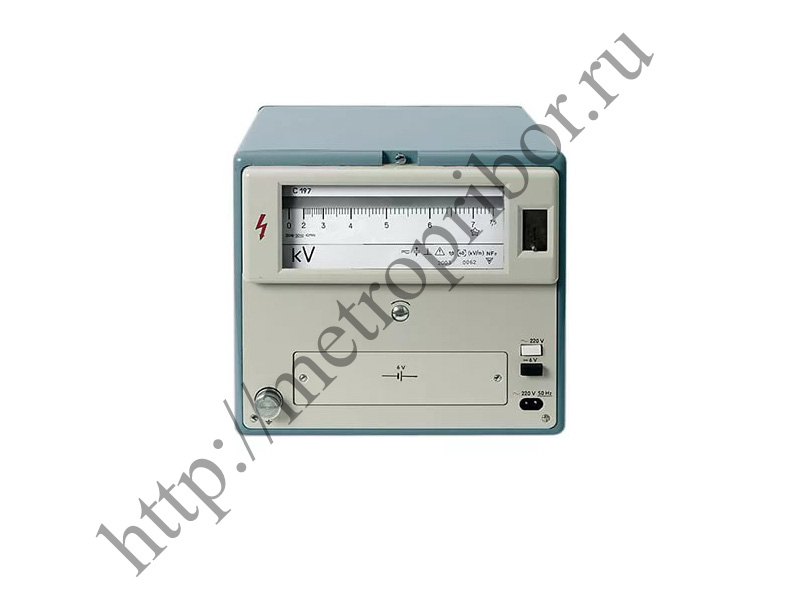

Киловольтметр электростатический С197

Киловольтметр С197 предназначен для измерения напряжения постоянного и переменного тока в цепях с одним заземленным полюсом. Прибор работает в широкой области частот и применяется при контроле высоковольтных цепей, настройке радиоэлектронной аппаратуры, испытаниях изоляции и измерении напряжений в лабораторных и производственных условиях.

С197 относится к электростатическим киловольтметрам и выпускается в переносном исполнении, а также в варианте для встраивания в стойку. Для эксплуатации в условиях тропического климата предназначено исполнение С197 04.1.

Другие обозначения прибора

В технической документации, каталогах и заявках прибор может встречаться под разными вариантами написания. Все они относятся к киловольтметру С197.

• С197;
• С 197;
• С-197;
• c197;
• c 197;
• c-197;
• киловольтметр электростатический С197.

Назначение и область применения

Основная задача киловольтметра С197 - измерение высоких напряжений постоянного и переменного тока без ограничения продолжительности непрерывной работы в большинстве режимов. Прибор используют в цепях, где один полюс заземлен, а измеряемое напряжение может находиться в диапазоне до 30 кВ.

• измерение напряжения постоянного тока;
• измерение напряжения переменного тока;
• работа в цепях с одним заземленным полюсом;
• контроль высоковольтных цепей и узлов;
• измерения в широкой области частот;
• лабораторные и производственные испытания;
• использование в переносном варианте или в составе стойки;
• эксплуатация в тропическом климате для исполнения С197 04.1.

Диапазоны показаний и измерений

• диапазон показаний - от 0 до 7,5 кВ;
• диапазон измерений - от 2 до 7,5 кВ;
• диапазон показаний - от 0 до 15 кВ;
• диапазон измерений - от 4 до 15 кВ;
• диапазон показаний - от 0 до 30 кВ;
• диапазон измерений - от 8 до 30 кВ.

Нормальные условия применения

• температура окружающего воздуха - 20±5°С;
• относительная влажность воздуха - от 30 до 80%;
• атмосферное давление - от 84 до 106 кПа;
• атмосферное давление - от 630 до 800 мм рт. ст.;
• частота измеряемого напряжения - 50±0,5 Гц;
• положение киловольтметра - вертикальное ±1°;
• установка прибора - на нестальном щите или неферромагнитном основании.

Рабочие условия применения

• температура окружающего воздуха - от 10 до 35°С;
• относительная влажность воздуха - до 80% при температуре 25°С;
• измеряемый ток - постоянный и переменный;
• рабочая область частот для диапазона показаний 0-7,5 кВ - от 20 Гц до 10 МГц;
• рабочая область частот для диапазона показаний 0-15 кВ - от 20 Гц до 8 МГц;
• рабочая область частот для диапазона показаний 0-30 кВ - от 20 Гц до 5 МГц;
• расширенная область частот для диапазона показаний 0-7,5 кВ - свыше 10 до 14 МГц.

Режим непрерывной работы

Киловольтметр С197 обеспечивает измерение напряжения без ограничения продолжительности непрерывной работы. Исключение относится к диапазону показаний 0-30 кВ в области частот от 2 до 5 МГц: в этом режиме продолжительность непрерывной работы должна быть не более 5 минут с последующим снятием напряжения не менее чем на 1 час.

• непрерывная работа в основных режимах - без ограничения продолжительности;
• работа в диапазоне 0-30 кВ при частотах от 2 до 5 МГц - не более 5 мин;
• перерыв после работы в режиме 0-30 кВ при частотах от 2 до 5 МГц - не менее 1 ч;
• продолжительность работы с питанием лампы светового указателя от встроенной батареи - не менее 2 ч.

Погрешность и вариация показаний

Предел допускаемой приведенной основной погрешности и предел допускаемой вариации показаний С197 в нормальных условиях применения равны ±1% от конечного значения диапазона измерений. Дополнительные погрешности зависят от температуры окружающего воздуха и частоты измеряемого напряжения.

• предел допускаемой основной погрешности - ±1% от конечного значения диапазона измерений;
• предел допускаемой вариации показаний - ±1% от конечного значения диапазона измерений;
• дополнительная погрешность от изменения температуры на каждые 10°С в пределах от 10 до 35°С - 0,5 предела допускаемой основной погрешности;
• дополнительная погрешность от отклонения частоты от 50±0,5 Гц до 5 МГц для всех диапазонов показаний - 0,25 предела допускаемой основной погрешности;
• дополнительная погрешность до верхнего предела рабочей области частот для диапазонов 0-7,5 и 0-15 кВ - равна пределу допускаемой основной погрешности;
• дополнительная погрешность до верхнего предела расширенной области частот 14 МГц для диапазона 0-7,5 кВ - равна удвоенному пределу допускаемой основной погрешности;
• дополнительная погрешность в процентах от отклонения частоты в рабочей области частот вычисляется по формуле δf = f2·10-2, где f - частота измеряемого напряжения в МГц.

Входные и динамические параметры

• входная емкость в любом диапазоне показаний - не более 15 пФ;
• собственная резонансная частота - не ниже 100 МГц;
• время установления показаний - не более 4 с;
• остаточное отклонение светового указателя от нулевой отметки шкалы - не более 1,5 мм;
• остаточное отклонение светового указателя от нулевой отметки шкалы при наклоне на 5° - не более 2,5 мм.

Питание светового указателя

Лампа светового указателя может питаться от сети переменного тока или от встроенной батареи постоянного тока. Это позволяет использовать подсветку как при стационарной работе, так и при переносных измерениях.

• питание лампы светового указателя от сети переменного тока - 220 В;
• частота сети питания лампы - 50 Гц;
• питание лампы от встроенной батареи постоянного тока - 6±0,5 В;
• состав батареи - четыре элемента типа 373 или аналогичного типа;
• продолжительность работы от встроенной батареи - не менее 2 ч.

Электрическая прочность и изоляция

Высоковольтная часть киловольтметра С197 имеет нормированную электрическую прочность изоляции. Испытательные напряжения зависят от выбранного диапазона показаний.

• изоляция между высоковольтным электродом и корпусом в диапазоне показаний 0-7,5 кВ выдерживает 16 кВ;
• изоляция между высоковольтным электродом и корпусом в диапазоне показаний 0-15 кВ выдерживает 26 кВ;
• изоляция между высоковольтным электродом и корпусом в диапазоне показаний 0-30 кВ выдерживает 45 кВ;
• изоляция между цепью электропитания и корпусом выдерживает 2 кВ;
• сопротивление изоляции высоковольтного электрода относительно корпуса - не менее 10^4 МОм;
• сопротивление изоляции цепи электропитания относительно корпуса - не менее 40 МОм.

Габаритные размеры и масса

• габаритные размеры - 250 х 490 х 230 мм;
• масса С197 - не более 8,5 кг.

Конструкция и эксплуатация

С197 выполнен как электростатический киловольтметр для измерения высоких напряжений в цепях постоянного и переменного тока. Электростатический принцип действия удобен для работы в широком диапазоне частот и обеспечивает малую входную емкость, не превышающую 15 пФ.

При эксплуатации прибор должен устанавливаться вертикально, в нормальных условиях - с отклонением не более ±1°. Для снижения влияния внешних факторов рекомендуется размещение на нестальном щите или другом неферромагнитном основании. При работе на высоких частотах и напряжениях необходимо учитывать ограничения по продолжительности измерений для диапазона 0-30 кВ.

Преимущества киловольтметра С197

• измеряет напряжение постоянного и переменного тока;
• работает в цепях с одним заземленным полюсом;
• имеет диапазоны показаний 0-7,5 кВ, 0-15 кВ и 0-30 кВ;
• поддерживает измерения в широкой области частот до 10 МГц, 8 МГц и 5 МГц в зависимости от диапазона;
• имеет расширенную область частот до 14 МГц для диапазона 0-7,5 кВ;
• обеспечивает основную погрешность ±1% от конечного значения диапазона измерений;
• имеет входную емкость не более 15 пФ;
• собственная резонансная частота не ниже 100 МГц;
• может питать лампу светового указателя от сети или встроенной батареи;
• выпускается в переносном исполнении и варианте для встраивания в стойку;
• для тропического климата предусмотрено исполнение С197 04.1.
