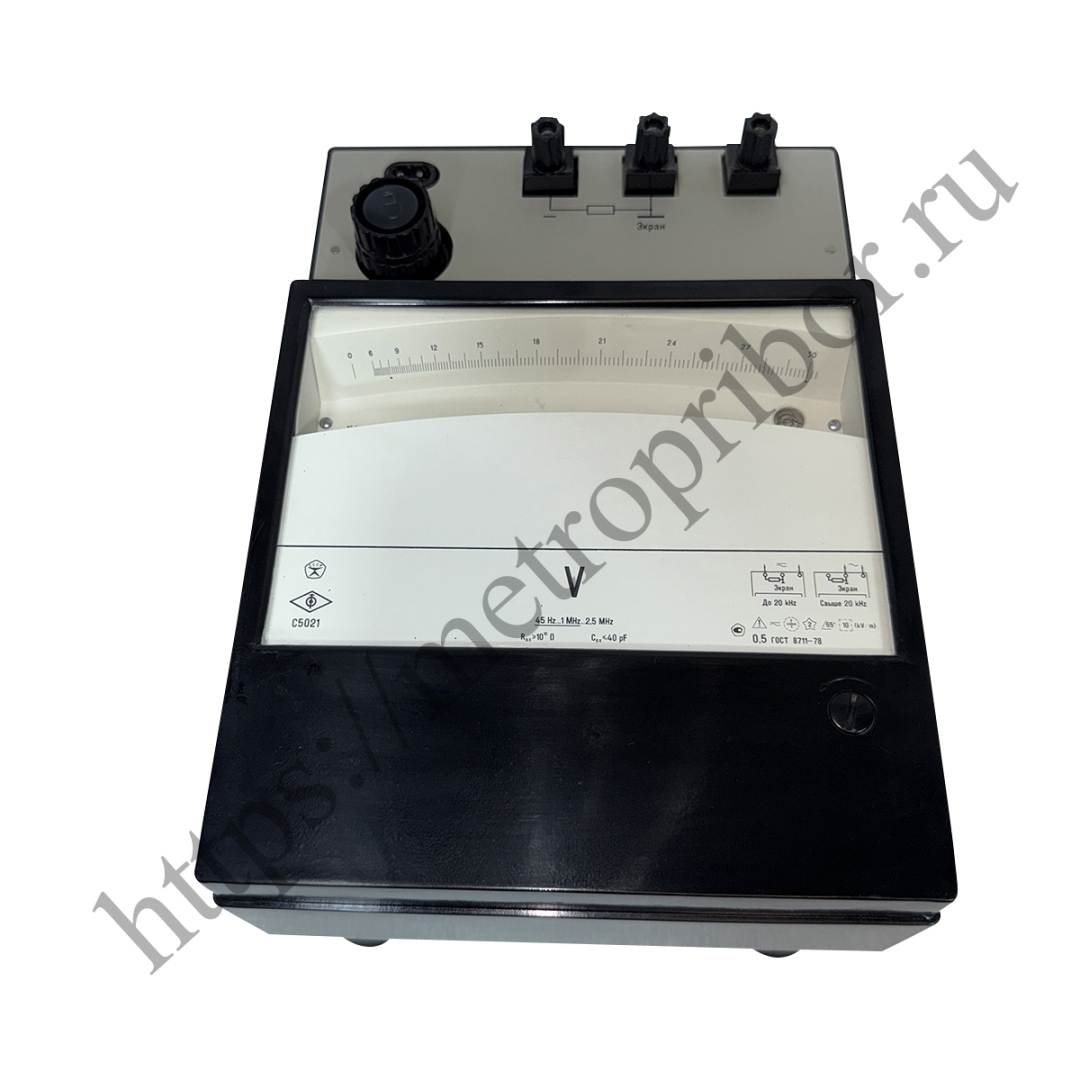

Вольтметр С5021

Вольтметр С5021 предназначен для непосредственного измерения напряжения переменного тока в широком диапазоне частот, а также для измерения напряжения постоянного тока. Прибор также может применяться для поверки менее точных вольтметров и другой измерительной аппаратуры.

С5021 относится к аналоговым вольтметрам электростатической системы прямого преобразования. Прибор удобен для работы в маломощных цепях, в том числе при измерениях сигналов с сильно искаженной формой кривой, где важно минимальное влияние средства измерения на контролируемую цепь.

Другие обозначения прибора

В технической документации и каталогах прибор может встречаться под несколькими обозначениями. С5021 также указывается как вольтметр С503.

• С5021;
• С503;
• вольтметр С5021;
• вольтметр С503.

Назначение и область применения

Основная задача вольтметра С5021 - точное измерение напряжения в цепях переменного и постоянного тока. Прибор применяют в лабораториях, поверочных подразделениях, ремонтных службах и при настройке радиоэлектронной аппаратуры.

• измерение напряжения переменного тока;
• измерение напряжения постоянного тока;
• работа в широком диапазоне частот;
• поверка менее точных измерительных приборов;
• измерения в маломощных электрических цепях;
• контроль напряжений при искаженной форме кривой сигнала;
• применение в лабораторных, метрологических и сервисных работах.

Функции и особенности

Вольтметр С5021 выполнен в переносном исполнении. Подвижная часть прибора установлена на растяжках, что повышает чувствительность и устойчивость отсчета. Для правильного положения при измерениях предусмотрен уровень, позволяющий установить прибор горизонтально.

• аналоговый принцип отсчета;
• электростатическая система прямого преобразования;
• переносное исполнение;
• подвижная часть на растяжках;
• уровень для установки в горизонтальное положение;
• световое отсчетное устройство;
• экранированная конструкция;
• применение в цепях с сильно искаженной формой кривой.

Основные технические характеристики

• тип прибора - аналоговый электростатический вольтметр;
• система измерения - электростатическая, прямого преобразования;
• собственная резонансная частота - не менее 36 МГц;
• входная емкость - не более 40 пФ;
• входное сопротивление постоянному току - 10^11 Ом;
• предел допускаемой основной погрешности в нормальной области частот и на постоянном токе - ±0,5% от конечного значения диапазона измерений;
• предел допускаемой дополнительной погрешности от отклонения частоты от верхних пределов нормальной области частот до любой частоты в рабочей области - ±0,5% от конечного значения диапазона измерений;
• номинальная длина шкалы - 160 мм;
• масса - 3,6 кг;
• габаритные размеры - 205 х 290 х 135 мм.

Измерительные возможности

Электростатическая система С5021 позволяет измерять напряжение без заметной нагрузки на исследуемую цепь. Входное сопротивление 10^11 Ом по постоянному току и входная емкость не более 40 пФ делают прибор подходящим для измерений в маломощных и высокоомных цепях.

• измерение переменного напряжения в широком диапазоне частот;
• измерение постоянного напряжения;
• контроль сигналов в цепях малой мощности;
• работа с напряжениями при несинусоидальной и искаженной форме кривой;
• использование в качестве поверочного прибора для менее точных средств измерения.

Погрешность и стабильность показаний

В нормальной области частот и при измерении постоянного напряжения предел допускаемой основной погрешности С5021 составляет ±0,5% от конечного значения диапазона измерений. При изменении частоты в пределах рабочей области дополнительная погрешность также не превышает ±0,5% от конечного значения диапазона.

• основная погрешность в нормальной области частот - ±0,5%;
• основная погрешность на постоянном токе - ±0,5%;
• дополнительная погрешность от отклонения частоты в рабочей области - ±0,5%;
• номинальная длина шкалы 160 мм обеспечивает удобный световой отсчет.

Конструкция и эксплуатация

С5021 имеет экранированное исполнение и световое отсчетное устройство. Такая конструкция повышает удобство работы при точных лабораторных измерениях и снижает влияние внешних факторов на результат контроля.

Перед измерением прибор устанавливают в горизонтальное положение с помощью встроенного уровня. Переносное исполнение, масса 3,6 кг и габаритные размеры 205 х 290 х 135 мм позволяют использовать вольтметр как на стационарном рабочем месте, так и при переноске между измерительными постами.

Преимущества вольтметра С5021

• измеряет напряжение переменного и постоянного тока;
• подходит для работы в широком диапазоне частот;
• может применяться для поверки менее точных приборов;
• работает в маломощных цепях и при искаженной форме кривой;
• имеет электростатическую систему прямого преобразования;
• обеспечивает основную погрешность ±0,5% от конечного значения диапазона;
• имеет входное сопротивление постоянному току 10^11 Ом;
• входная емкость не превышает 40 пФ;
• собственная резонансная частота не менее 36 МГц;
• оснащен световым отсчетным устройством и уровнем для горизонтальной установки;
• выполнен в переносном экранированном корпусе.
