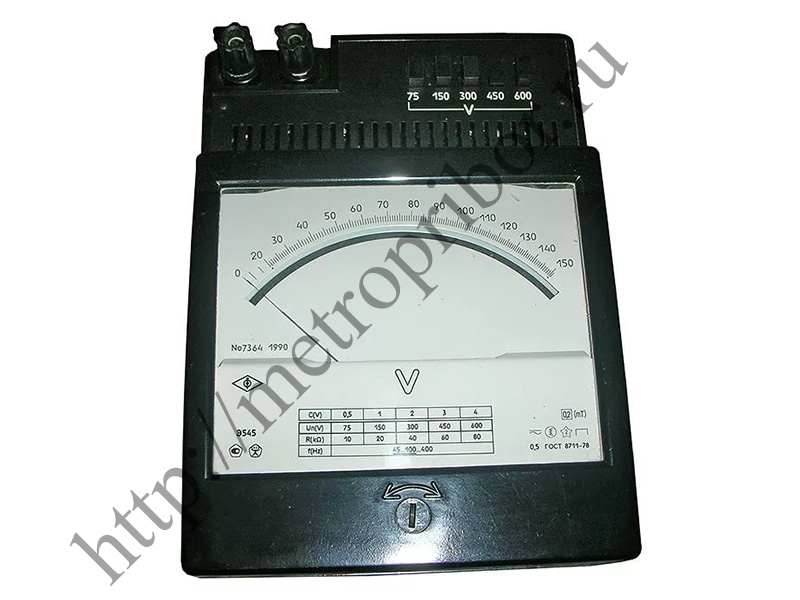

Вольтметр Э545

Вольтметр Э545 предназначен для измерения постоянного и переменного напряжения. Прибор применяют в электротехнических и лабораторных измерениях, при проверке цепей питания, контроле параметров электрооборудования, наладке установок и поверке менее точных средств измерений.

Э545 выполнен по электромагнитной системе на растяжках и оснащен стрелочным указателем. Такая конструкция обеспечивает наглядный отсчет показаний и подходит для работы с напряжениями постоянного и переменного тока в нескольких диапазонах измерения.

Прибор имеет воздушное успокоение подвижной системы. Это позволяет стабилизировать перемещение стрелки и получить уверенный визуальный отсчет при измерении напряжений в сетях и цепях с частотой до 400 Гц.

Тип прибора и измерительная система

• Тип прибора - стрелочный вольтметр.
• Измерительная система - электромагнитная.
• Подвижная система - на растяжках.
• Отсчетное устройство - стрелочный указатель.
• Успокоение - воздушное.

Измеряемые величины

• Тип измеряемого напряжения - постоянное.
• Тип измеряемого напряжения - переменное.

Диапазоны измерения

• Конечное значение I диапазона измерения - 75 В.
• Конечное значение II диапазона измерения - 150 В.
• Конечное значение III диапазона измерения - 300 В.
• Конечное значение IV диапазона измерения - 450 В.
• Конечное значение V диапазона измерения - 600 В.

Точность

• Класс точности - 0,5.

Частотные характеристики

• Нормальная область частот - 45-65 Гц.
• Рабочая область частот - 65-400 Гц.

Шкала

• Длина шкалы - 112 мм.

Габариты и масса

• Габаритные размеры - 140 x 195 x 105 мм.
• Масса - 1,3 кг.

Особенности прибора

• Стрелочный вольтметр электромагнитной системы.
• Измерение постоянного и переменного напряжения.
• Пять диапазонов измерения с конечными значениями 75, 150, 300, 450 и 600 В.
• Класс точности 0,5.
• Подвижная система на растяжках.
• Воздушное успокоение стрелочного механизма.
• Нормальная область частот 45-65 Гц.
• Рабочая область частот 65-400 Гц.
• Длина шкалы 112 мм.
• Компактные габариты 140 x 195 x 105 мм и масса 1,3 кг.
• Применение при контроле напряжения в электротехнических цепях, наладке и лабораторных измерениях.
