Вольтметр FSMV-8,5

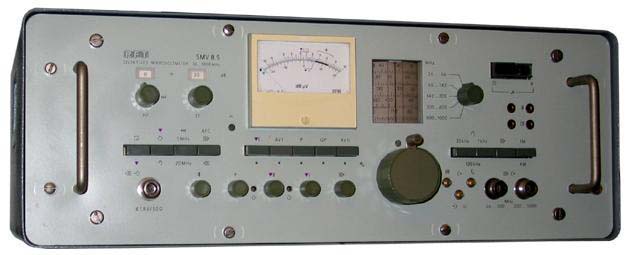

Селективный вольтметр SMV-8,5 является высокочувствительным гетеродинным измерительным приёмником, работает в полосе частот 26-1000 МГц при чувствительности 1 мкВ., сочетаем с любыми антеннами (смотрите раздел Антенны (в т.ч. П6-23А)), имеющими выход 50 Ом., имеет ЧМ и АМ детекторы, неплохой набор полос пропускания и крайне удобный компенсационный метод измерения пиковых значений импульсных сигналов. Селективный вольтметр SMV-8,5 применим при проведении всех измерений, входящих в понятие СИ.С измерительными антеннами типа АИ 5-1, DP3, DP1 или LPA1 (смотрите раздел Антенны (в т.ч. П6-23А)), селективный микровольтметр типа SMV-8,5 может применяться в качестве прибора для измерения напряженности поля радиопомех.  Универсальные характеристики прибора и многосторонние возможности комбинации его с другими приборами обеспечивают многочисленные возможности эксплуатации в лабораториях по разработке и исследованию, на испытательных стендах, при проектировании и контроле передающих станций, в техника измерения радиопомех и в технике измерения несущей частоты.   Селективное измерение высокочастотных напряжений микровольтметром SMV-8,5, в частности в смесях частот, как например, измерение спектров модуляции, измерение гармоник и искажений. Измерение синусоидальных и импульсных напряжений радиопомех с целью устранения помех радиоприёму. Измерение полезных напряженностей поля и напряженностей поля радиопомех, электромагнитных полей излучения в условиях, как стационарной эксплуатации, так и вне лаборатории под открытым небом.   С помощью встроенного генератора могут производиться измерения ослабления и усиления. Вместе с мостом для измерения коэффициента отражения, или с направленным ответвителем, или с измерительной линией, можно, например, измерить согласование без измерительного генератора. Предел измерения ослабления при применении встроенного генератора составляет 95 дБ (выходное напряжение встроенного генератора равно 95 дБ относительно I мкВ, при сопротивлении нагрузки 50 Ом).   При кратковременных измерениях напряжения, например, при снятии частотных характеристик, может включаться при калибровке автоматическая регулировка усиления. Этим упрощается и укорачивается процесс калибровки приёмника, так что снятие частотных характеристик значительно ускоряется.   Технические характеристики SMV-8,5: Селективное измерение высокочастотных напряжений, в частности в смесях частот, как например: измерение спектров модуляции, измерение гармоник и искажений; Измерение синусоидальных и импульсных напряжений радиопомех с целью устранения помех радиоприёму; Измерение полезных напряжённостей поля и напряжённостей поля радиопомех электромагнитных полей излучения в условиях как стационарной эксплуатации, так и вне лаборатории под открытым небом;   С помощью встроенного генератора могут производиться измерения ослабления и усиления. Вместе с мостом для измерения коэффициента отражения, или с направленным ответвителем, или с измерительной линией, можно, например, измерить согласование без измерительного генератора. Предел измерения ослабления при применении встроенного генератора составляет 95дБ (выходное напряжение встроенного генератора равно 95дБ относительно 1мкВ при сопротивлении нагрузки 50 Ом);   При кратковременных измерениях напряжения, например, при снятии частотных характеристик, может включаться при калибровке автоматическая регулировка усиления. Этим упрощается и укорачивается, процесс калибровки приёмника, так что снятие частотных характеристик значительно ускоряется; С помощью внешнего меняющегося напряжения обеспечивается любое медленное узкополосное качание при ширине полосы пропускания 1кГц. При подключении осциллографа можно получить изображение спектров частот и находить мешающие сигналы в спектрах модуляции;   Диапазон рабочих температур SMV-8,5 - от-30?С до +50?С; Максимально допустимое давление водяного пара на период не больше 500 часов - 35торр; Ударопрочность, длительностью ударов 6мс - максимальное ускорение 12g, количество ударов - 1000;   Частотный диапазон SMV-8,5 - 26МГц-1000МГц перекрывается 5 поддиапазонами:   1) 26МГц-66МГц; 2) 66МГц-142МГц; 3) 142МГц-300МГц; 4) 300МГц-600МГц; 5) 600МГц-1000МГц;   Погрешность шкалы частот после калибровки на ближайшей метке - ±(3?10-3?fe+200кГц); Частотные метки - n?5МГц и n?20МГц; Нестабильность частоты приемной части без дополнительной калибровки частотной шкалы на внутренние частотные метки: - при колебаниях напряжения сети ±10% - <2?10-5; - при колебаниях напряжения батареи +15%, -5% при нерегулированном напряжении батареи 12В - <4?10-4; - при колебаниях напряжения батареи ±10% при регулированном напряжении батареи 16В-30В - <2?10-5; - при изменении температуры окружающей среды - 2?10-4/?С±10кГц/?С; Виды отсчета напряжения SMV-8,5:       - AV 1 - среднее значение АМ-сигналов, предел отсчёта 20дБ;     - AV 2 - среднее значение АМ-сигналов, предел отсчёта 40дБ;     - QP - квазипиковое значение по CISPR;     - P - пиковое значение;   Пределы измерения напряжения SMV-8,5:       - при виде работ AV 1:     - 0дБ-125дБ (относительно 1мкВ) или -5дБ-120дБ (относительно 1мкВ при увеличении усиления на 5дБ);     - наименьшее напряжение для полного отклонения индикаторного прибора - 10дБ (относительно 1мкВ) или 10дБ (относительно 1мкВ при увеличении усиления на 5дБ);     - напряжение при отношении сигнал/шум 6дБ при полосе пропускания 20кГц - ?1мкВ;     - при виде работ AV 2:     - наименьшее напряжение для полного отклонения индикаторного прибора - 20дБ (относительно 1мкВ);     - при виде работ QP - по CISPR;   - для синусоидальных напряжений - 10дБ-85дБ (125дБ) (относительно 1мкВ);     - наименьшее напряжение при полном отклонении индикаторного прибора - 10дБ (относительно 1мкВ);   Погрешность при измерении напряжения SMV-8,5:       - синусоидальные напряжения при виде работ AV 1:   - при температуре окружающего воздуха +23?С в пределах измерения 70дБ-75дБ (относительно 1мкВ) - в положении делителя ВЧ - 30дБ; в положении делителя ИЧ - 35дБ±0,8дБ;     - дополнительная погрешность при измерении в других положениях делителя в диапазонах частот:     - 26МГц-300МГц - ±0,4дБ;     - 300МГц-1000МГц - ±0,7дБ;     - в зависимости от температуры окружающего воздуха - ±0,02дБ/?С;     - синусоидальные напряжения при виде работ AV 2 - дополнительно к погрешности ±3дБ;     - напряжение помех при виде работ QP:     - импульсных напряжений для значений ?10дБ (относительно 1мкВ) в пределах индикации прибора 5дБ-10дБ:     - в положении делителя промежуточной частоты 5дБ - ±3дБ;     - в положении делителя промежуточной частоты 0дБ - ±6дБ;     - импульсных напряжений для значений ?10дБ (относительно 1мкВ) в пределах индикации прибора 5дБ-10дБ         - в положении делителя промежуточной частоты 5дБ - ±1дБ;     - в положении делителя промежуточной частоты 0дБ - ±2дБ;     - амплитудномодулированных сигналов при виде работ Р - дополнительно к погрешности ±1дБ;     Погрешность при измерении SMV-8,5 отношений двух напряжений при виде работ AV 1:       - погрешность делителей напряжения в диапазонах:     - 26МГц-300МГц - ±0,6дБ;     - 300МГц-1000МГц - ±0,9дБ;     - погрешность калибровки шкалы индикаторного прибора в пределе отсчётов 0дБ-10дБ - ±(0,05дБ/1дБ+0,1дБ);     Входное сопротивление SMV-8,5:       - z=50 Ом;     - вид присоединения - корпусный штекер высокой частоты 50 Ом серии «N»;     - коэффициент согласования при ослаблении ВЧ напряжения ?20дБ в диапазоне частот:     - 26МГц-300МГц - ?1,11;     - 300МГц-1000МГц - ?1,25;     - коэффициент согласования при ослаблении ВЧ напряжения 0дБ - ?2;     Ширина полосы пропускания SMV8,5 - 120кГц, 20кГц, 1кГц (для режима качания частоты - дополнительная погрешность измерения напряжения ±0,5дБ);     Избирательность по промежуточной частоте:       - ширина полосы 120кГц
