Вольтметр В3-38б

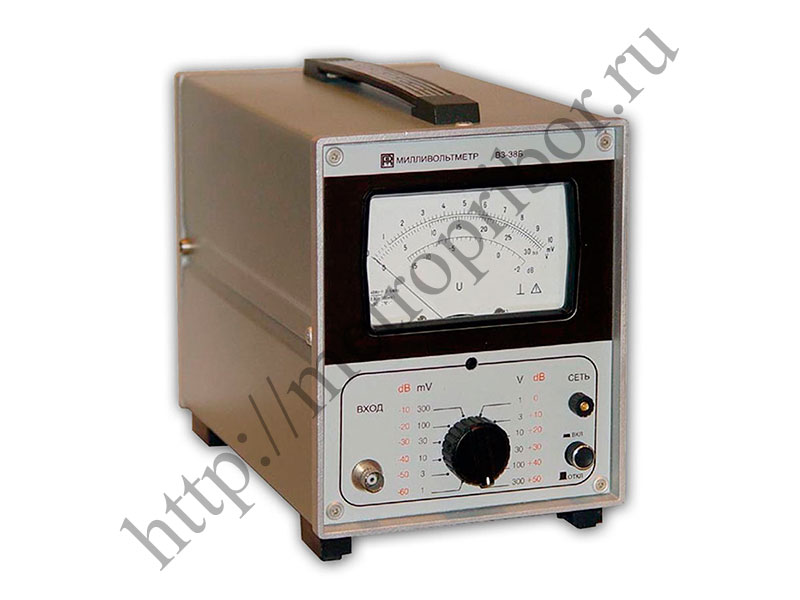

Милливольтметр В3-38Б

Милливольтметр В3-38Б предназначен для измерения среднеквадратического значения переменного напряжения синусоидальной формы в диапазоне от 0,1 мВ до 300 В. Прибор применяют при разработке, контроле, настройке и наладке радиотехнической аппаратуры, средств связи, устройств звуковой записи и воспроизведения, а также других измерительных и электронных систем.

В3-38Б работает в диапазоне частот 20 Гц-5 МГц, что позволяет использовать его как для низкочастотных измерений, так и при контроле широкополосных трактов. Шкала прибора проградуирована в среднеквадратических значениях синусоидального напряжения и в децибелах, где уровню 0 дБ соответствует напряжение 0,775 В.

Прибор может использоваться не только как показывающий милливольтметр, но и как преобразователь среднеквадратического значения переменного напряжения синусоидальной формы в пропорциональное постоянное напряжение. Наличие выходов преобразователя и широкополосного усилителя дает возможность подключать В3-38Б к цифровым приборам и осциллографам для автоматической регистрации результатов измерений.

Измеряемые величины

• Среднеквадратическое значение переменного напряжения синусоидальной формы.
• Уровень напряжения в децибелах.
• Постоянное напряжение на выходе преобразователя, пропорциональное измеряемому переменному напряжению.

Диапазон измерения напряжения

• Диапазон измеряемых напряжений - 0,1 мВ-300 В.

Диапазон частот

• Рабочий диапазон частот - 20 Гц-5 МГц.

Погрешность измерения

• Предел основной погрешности измерения напряжения - ±2,5% от конечного значения поддиапазона.

Шкала прибора

• Шкала проградуирована в среднеквадратических значениях синусоидального напряжения.
• Шкала проградуирована в децибелах.
• Опорный уровень шкалы децибел - 0 дБ = 0,775 В.

Входные параметры

• Входное сопротивление на поддиапазонах 1-300 мВ - 4 МОм.
• Входная емкость на поддиапазонах 1-300 мВ - 25 пФ.
• Входное сопротивление на поддиапазонах 1-300 В - 5 МОм.
• Входная емкость на поддиапазонах 1-300 В - 15 пФ.

Выходы прибора

• Выход преобразователя - предусмотрен.
• Выход широкополосного усилителя - предусмотрен.
• Возможна совместная работа с цифровыми приборами.
• Возможна совместная работа с осциллографами.
• Поддерживается автоматическая регистрация результатов измерений при подключении внешней аппаратуры.

Питание и потребляемая мощность

• Питание - 220 В, 50 Гц.
• Потребляемая мощность - 5,5 В·А.

Габариты и масса

• Габаритные размеры - 152 x 206 x 275 мм.
• Масса - 3 кг.

Комплектация

• Милливольтметр В3-38Б - 1 шт.
• Руководство по эксплуатации - 1 шт.

Конструкция и эксплуатация

В3-38Б выполнен как компактный стрелочный милливольтметр для работы с синусоидальными сигналами. Прибор удобен при наладке усилителей, фильтров, трактов связи и звуковой аппаратуры, где требуется одновременно контролировать уровень сигнала в вольтах и в децибелах.

Широкий частотный диапазон до 5 МГц и предел измерения до 300 В позволяют использовать милливольтметр как в малосигнальных цепях, так и при контроле выходных уровней функциональных блоков. Основная погрешность ±2,5% достаточна для большинства эксплуатационных и настроечных измерений в радиотехнической практике.

Особенности прибора

• Измерение среднеквадратического значения синусоидального переменного напряжения.
• Диапазон измеряемых напряжений 0,1 мВ-300 В.
• Диапазон частот 20 Гц-5 МГц.
• Основная погрешность ±2,5%.
• Шкала в вольтах и децибелах.
• Опорный уровень 0 дБ соответствует 0,775 В.
• Преобразование переменного напряжения в пропорциональное постоянное напряжение.
• Выход преобразователя для подключения внешней измерительной аппаратуры.
• Выход широкополосного усилителя.
• Совместимость с цифровыми приборами и осциллографами.
• Применение при разработке, контроле и наладке радиотехнической аппаратуры и средств связи.
• Подходит для аппаратуры звуковой записи и воспроизведения.
• Питание от сети 220 В, 50 Гц.
• Потребляемая мощность 5,5 В·А.
• Габариты 152 x 206 x 275 мм и масса 3 кг.
