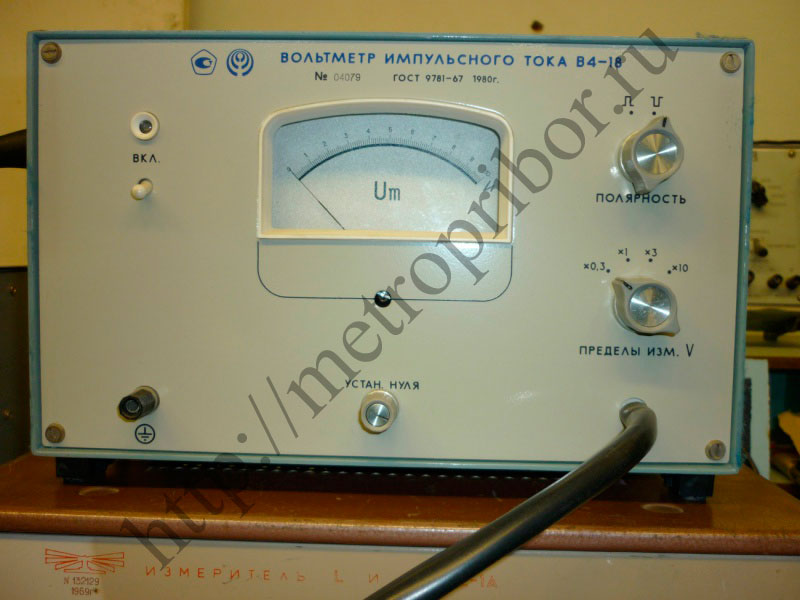

Вольтметр В4-18

Вольтметр импульсного тока В4-18 Также этот прибор может называться: В418, В4 18, В-418, В 418, В 418, b4-18, b418, b4 18.   В4-18 вольтметр импульсного тока предназначается для измерения амплитудных значений напряжений видеоимпульсов прямоугольной формы положительной и отрицательной полярностей, отсчитываемых от линии среднего значения.   Технические характеристики В4-18:   Диапазоны измерений видеоимпульсных напряжений - от 1 В до 3 В; от 3 В до 10 В; от 10 В до 30 В; от 30 В до 100 В. Диапазоны измерений видеоимпульсных напряжений с внешним делителем напряжения 1:5 - от 50 В до 150 В; от 150 В до 500 В.   Параметры измеряемых видеоимпульсных напряжений: - длительность плоской вершины импульсов - от 0,1 мкс до 2000 мкс; - частота следования - от 20 Гц до 10 000 Гц; - скважность - от 25 до 10 000; - длительность фронта - не более 15 нс; - уровень фронта - от 0,1 до 0,9.   Основная погрешность вольтметра В4-18 при измерении прямоугольных видеоимпульсных напряжений длительностью от 0,1 мкс до 1000 мкс, выраженная в процентах от конечного значения установленного предела измерения: - на пределах 3 В, 10 В, 30 В, 100 В и при скважности от 500 до 2500 - не более ±4%; - на пределах 3 В, 10 В, 30 В, 100 В и при скважности от 25 до 500 - не более ±6%; - при измерении напряжений с индивидуальным внешним делителем 1:5 в диапазоне от 50 В до 500 В и скважности от 25 до 2500 - не более ±6%.   Погрешность вольтметра В4-18 в расширенной области длительностей при измерении прямоугольных видеоимпульсных напряжений от 1 В до 100 В и от 50 В до 500 В с делителем 1:5, длительностью от 1000 мкс до 2000 мкс, выраженная в процентах от конечного значения установленного предела - не более ±10%. Изменение показаний прибора, вызванное отклонением температуры окружающего воздуха от нормальной в диапазоне рабочих температур - не более половины допускаемой основной погрешности для номинальной области длительностей и половины допускаемой погрешности в расширенной области длительностей на каждые 10 К изменения температуры. Дополнительная погрешность от изменения скважности от 2500 до 10 000 - не более ±4% от конечного значения установленного предела измерения. Напряжение на аналоговых выходах вольтметра при отклонении стрелки отсчетного прибора на полную шкалу - 0,1 В±0,003 В. Сопротивление нагрузки - не менее 1 МОм. Выходное сопротивление аналогового выхода - 1±0,03 кОм. Входное сопротивление прибора - не менее 1 МОм. Входная емкость вольтметра - не более 14 пФ. Время установления показаний - не более 10 с. Электрическая прочность изоляции цепи сетевых выводов выдерживает напряжение 750 В частотой 50 Гц.   Сопротивление изоляции цепи сетевых выводов относительно корпуса: - в нормальных условиях - не менее 20 МОм; - при повышенной влажности - не менее 1 МОм. Время самопрогрева - 15 мин.   Нестабильность электрического нуля: - от флюктуации - не более ±60 мВ; - от дрейфа за 1 ч - ±120 мВ; - от подачи напряжения, равного самому высокому пределу - ±120 мВ.   Вольтметры В4-18 сохраняют свои технические характеристики после воздействия пятикратного испытательного перегрузочного напряжения в течение 1 мин на пределе 10 В. Потребляемая мощность - не более 15 В·А. Время непрерывной работы - 8 ч. Время безотказной работы - 2000 ч. Срок службы - 5 лет. Технический ресурс - 5000 ч.   Габаритные размеры: - вольтметра - 300?180?200 мм; - укладочного ящика - 544?258?343 мм; - транспортной тары - 810?426?646 мм.   Масса: - прибора - не более 8 кг; - в укладочном ящике - не более 20 кг; - в транспортной таре - не более 45 кг.   Вольтметр импульсного тока В4-18 является прибором пикового тока с закрытым входом, измеряющего амплитуду прямоугольных видеоимпульсов, отсчитываемую от линии среднего значения.   Условия эксплуатации В4-18:   Нормальные: - температура окружающего воздуха - 293±5 К (20±5)° С; - относительная влажность - 65±15%; - атмосферное давление - 100±4 кПа (750±30 мм рт. ст.); - напряжение сети питания - 220±4,4 В.   Рабочие: - температура окружающего воздуха - от 278 К до 313 К (от +5° С до +40° С); - относительная влажность - при 303 К (+30° С) - до 95%; - атмосферное давление - 100±4 кПа (750±30 мм рт. ст.); - напряжение сети питания - 220±22 В; 220±11 В; - частота сети питания - 50±0,5 Гц; от 388 Гц до 428 Гц; - содержание гармоник - до 5%.
