Вольтметр В7-16А

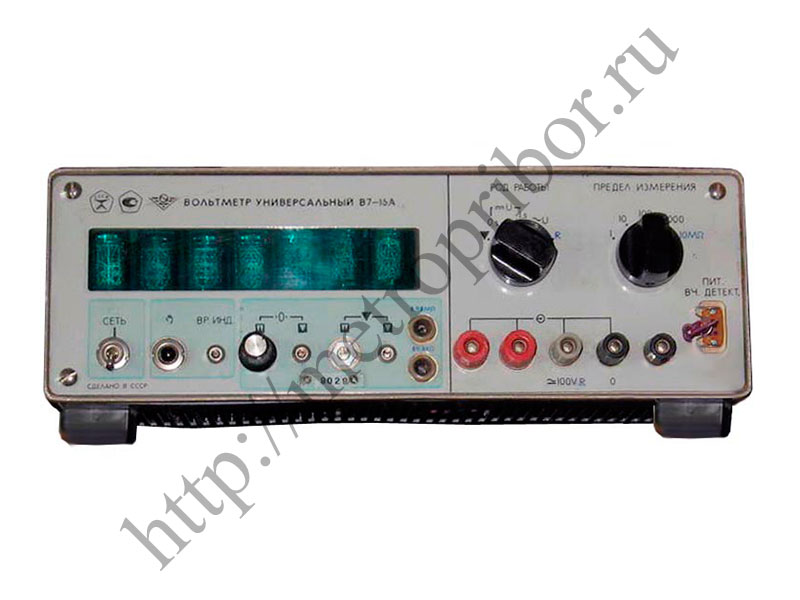

Вольтметр универсальный В7-16А

Вольтметр универсальный В7-16А предназначен для измерения напряжения постоянного тока, напряжения переменного тока и активного сопротивления. Прибор применяют при регламентных, ремонтных и регулировочных работах в различных областях электроники, а также для проверки средств измерений более низкого класса точности.

В7-16А используется в лабораторных и цеховых условиях при настройке радиоэлектронной аппаратуры, контроле электрических цепей, проверке блоков питания, усилительных каскадов, измерительных узлов и элементов схем. При подключении высокочастотного преобразователя прибор может применяться для измерения переменного напряжения в расширенной полосе частот до 50 МГц.

Варианты обозначения

• Основное обозначение - В7-16А.
• Возможные варианты написания - В716А, В-7-16-А, В 7 16 А, В-716А, В 716А.
• Латинские варианты написания - b7-16a, b716a, b-7-16a, b 7 16a, b-716a, b 716a.
• Тип прибора - универсальный вольтметр.

Измеряемые величины

• Напряжение постоянного тока.
• Напряжение переменного тока.
• Активное сопротивление.

Измерение напряжения постоянного тока

• Диапазон измерения напряжения постоянного тока - 1·10^-4 В-1000 В.
• Время измерения при выключенном входном фильтре, времени преобразования 100 мс и четырехзначном цифровом отсчете - 200 мс.
• Время измерения при выключенном входном фильтре, времени преобразования 20 мс и четырехзначном цифровом отсчете - 40 мс.
• Время измерения при выключенном входном фильтре, времени преобразования 1 мс и трехзначном цифровом отсчете - 2 мс.
• Время измерения при включенном входном фильтре - не более 5 с.

Измерение напряжения переменного тока

• Диапазон измерения переменного напряжения в полосе частот 20 Гц-20 кГц - 1·10^-4 В-1000 В.
• Диапазон измерения переменного напряжения с высокочастотным преобразователем в полосе 20 кГц-50 МГц - 0,1-1 В.
• Диапазон измерения переменного напряжения с высокочастотным преобразователем и делителем 1:10 в полосе 20 кГц-30 МГц - 1-10 В.
• Время измерения напряжения переменного тока - не более 10 с.

Измерение активного сопротивления

• Диапазон измерения активного сопротивления - 0,1 Ом-10⁷ Ом.
• Время измерения активного сопротивления - не более 10 с.

Условия эксплуатации

• Условия применения - лабораторные и цеховые.
• Питание прибора - только от сети переменного тока.

Нормальные условия применения

• Температура окружающего воздуха - 293 К ±5 К.
• Температура окружающего воздуха - 20 °C ±5 °C.
• Относительная влажность воздуха - 65% ±15%.
• Атмосферное давление - 100 кПа ±4 кПа.
• Атмосферное давление - 750 мм рт. ст. ±30 мм рт. ст.
• Напряжение питающей сети - 220 В ±4,4 В.
• Частота питающей сети - 50 Гц ±0,5 Гц.
• Допустимая частота питающей сети - 400 Гц ±12 Гц.
• Форма кривой переменного напряжения питающей сети - синусоидальная.
• Коэффициент гармоник питающей сети - не более 5%.

Конструкция и эксплуатация

Вольтметр В7-16А рассчитан на работу с широким диапазоном уровней - от 100 мкВ до 1000 В по постоянному напряжению и в основной низкочастотной области по переменному напряжению. Это делает прибор удобным для проверки как малосигнальных цепей, так и участков аппаратуры с повышенным рабочим напряжением.

Для измерений на высоких частотах используются дополнительные узлы: высокочастотный преобразователь и делитель 1:10. С преобразователем прибор измеряет напряжение 0,1-1 В в диапазоне 20 кГц-50 МГц, а с преобразователем и делителем - 1-10 В в диапазоне 20 кГц-30 МГц.

Наличие разных времен преобразования позволяет выбирать режим измерения постоянного напряжения в зависимости от требуемой скорости и разрядности отсчета. При включенном входном фильтре время измерения увеличивается до 5 с, зато снижается влияние помех и нестабильности входного сигнала.

Особенности прибора

• Универсальный вольтметр для измерения постоянного и переменного напряжения, а также активного сопротивления.
• Диапазон измерения постоянного напряжения 1·10^-4 В-1000 В.
• Диапазон измерения переменного напряжения 1·10^-4 В-1000 В в полосе 20 Гц-20 кГц.
• Работа с высокочастотным преобразователем в диапазоне 20 кГц-50 МГц.
• Измерение переменного напряжения 1-10 В с ВЧ-преобразователем и делителем 1:10 в диапазоне 20 кГц-30 МГц.
• Диапазон измерения активного сопротивления 0,1 Ом-10⁷ Ом.
• Минимальное время измерения постоянного напряжения - 2 мс при времени преобразования 1 мс и трехзначном цифровом отсчете.
• Время измерения переменного напряжения и активного сопротивления - не более 10 с.
• Предназначен для регламентных, ремонтных и регулировочных работ.
• Может использоваться для проверки приборов более низкого класса.
• Питание только от сети переменного тока.
• Нормальное напряжение питающей сети 220 В ±4,4 В.
• Работа от сети частотой 50 Гц ±0,5 Гц или 400 Гц ±12 Гц.
