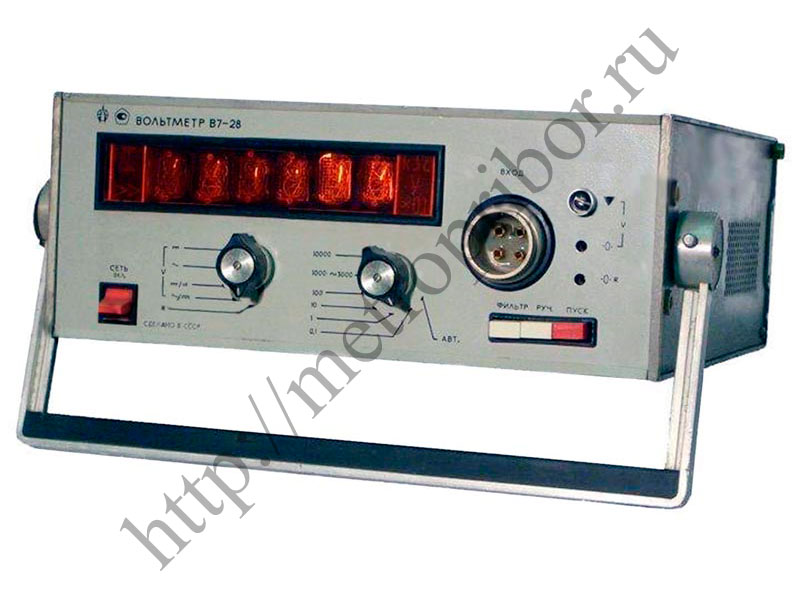

Вольтметр В7-28

Вольтметр В7-28 - универсальный цифровой измерительный прибор, предназначенный для измерения напряжения и силы постоянного тока, напряжения и силы переменного тока, а также активного сопротивления. Прибор применяют при производстве, настройке, контроле и ремонте радиоаппаратуры, электрорадиоэлементов и измерительных устройств.

В7-28 подходит для лабораторных измерений, научных и экспериментальных исследований, регламентных работ и проверки электрических параметров аппаратуры. Прибор позволяет выполнять точные измерения постоянного напряжения положительной и отрицательной полярности, переменного напряжения в широком частотном диапазоне, сопротивления постоянному току и отношений напряжений.

Универсальность В7-28 делает его удобным для работы с радиоэлектронными узлами, измерительными каналами, источниками сигналов, делителями напряжения и другими устройствами, где требуется контроль напряжения, сопротивления и стабильности параметров. Наличие выхода на внешнее цифропечатающее устройство позволяет использовать прибор при документировании результатов измерений и в составе измерительных комплексов.

Измерительные функции

• Измерение напряжения постоянного тока положительной и отрицательной полярности.
• Измерение напряжения переменного тока.
• Измерение силы постоянного тока.
• Измерение силы переменного тока.
• Измерение активного сопротивления постоянному току.
• Измерение отношения двух постоянных напряжений одинаковой или противоположной полярности.
• Измерение отношения переменного напряжения к постоянному напряжению.

Измерение постоянного напряжения

• Диапазон измерения постоянного напряжения положительной и отрицательной полярности - 1 мВ-1000 В.
• Основная погрешность на пределах измерений 0,1 В, 1 В и 10 В - ±(0,025 + 0,005(Uп/Uх))%.
• Основная погрешность на пределах измерений 100 В и 1000 В - ±(0,03 + 0,005(Uп/Uх))%.
• Погрешность за 16 ч после двухчасового самопрогрева и калибровки по внешней мере - ±(δо + 0,005 + 0,005(Uп/Uх))%.

Измерение переменного напряжения

• Диапазон измерения переменного напряжения - 100 мВ-300 В.
• Диапазон частот при измерении переменного напряжения - 20 Гц-100 кГц.

Погрешность измерения переменного напряжения на пределах 1 В и 10 В

• В диапазоне частот 20-60 Гц - ±(0,25 + 0,15(Uп~/Uх))%.
• В диапазоне частот 60 Гц-5 кГц - ±(0,15 + 0,05(Uп~/Uх))%.
• В диапазоне частот 5-20 кГц - ±(0,35 + 0,05(Uп~/Uх))%.
• В диапазоне частот 20-100 кГц - ±(0,5 + 0,1(Uп~/Uх))%.

Погрешность измерения переменного напряжения на пределе 100 В

• В диапазоне частот 20-60 Гц - ±(0,25 + 0,15(Uп~/Uх))%.
• В диапазоне частот 60 Гц-5 кГц - ±(0,2 + 0,05(Uп~/Uх))%.
• В диапазоне частот 5-20 кГц - ±(0,5 + 0,05(Uп~/Uх))%.
• В диапазоне частот 20-100 кГц - ±(0,9 + 0,1(Uп~/Uх))%.

Погрешность измерения переменного напряжения на пределе 300 В

• В диапазоне частот 20-60 Гц - ±(0,25 + 0,15(Uк~/Uх))%.
• В диапазоне частот 60 Гц-5 кГц - ±(0,25 + 0,05(Uк~/Uх))%.
• В диапазоне частот 5-20 кГц - ±(0,5 + 0,05(Uк~/Uх))%.
• В диапазоне частот 20-100 кГц - ±(0,9 + 0,1(Uк~/Uх))%.

Измерение сопротивления

• Диапазон измерения сопротивления постоянному току - 0,001 Ом-10 МОм.
• Основная погрешность на пределах 0,1 кОм, 1 кОм, 10 кОм, 100 кОм и 1000 кОм - ±(0,04 + 0,01(Rп/R)).
• Основная погрешность на пределе 10000 кОм - ±(0,05 + 0,01(Rп/R)).
• Максимальное напряжение между зажимами Нху и Lху входных кабелей К1 и К2 при измерении сопротивления - 17 В.

Измерение отношения постоянных напряжений

• Измерение отношения выполняется для двух постоянных напряжений одинаковой или противоположной полярности.
• Основная погрешность на пределах Uп = 0,1 В, 1 В и 10 В - ±(0,01 + 0,01(Sп/S))(10/Uу).
• Основная погрешность на пределах Uп = 100 В и 1000 В - ±(0,015 + 0,01(Sп/S))(10/Uу).

Измерение отношения переменного напряжения к постоянному напряжению

• На пределах Uп~ = 1 В и 10 В в диапазоне частот 20-60 Гц - ±(0,25 + 0,15(Sп~/S)(10/Uу)).
• На пределах Uп~ = 1 В и 10 В в диапазоне частот 60 Гц-5 кГц - ±(0,15 + 0,05(Sп~/S)(10/Uу)).
• На пределах Uп~ = 1 В и 10 В в диапазоне частот 5-20 кГц - ±(0,35 + 0,05(Sп~/S)(10/Uу)).
• На пределах Uп~ = 1 В и 10 В в диапазоне частот 20-100 кГц - ±(0,5 + 0,1(Sп~/S)(10/Uу)).
• На пределах Uп~ = 100 В и 300 В в диапазоне частот 20-60 Гц - ±(0,25 + 0,15(Sп~/S)(10/Uу)).
• На пределах Uп~ = 100 В и 300 В в диапазоне частот 60 Гц-5 кГц - ±(0,2 + 0,05(Sп~/S)(10/Uу)).
• На пределах Uп~ = 100 В и 300 В в диапазоне частот 5-20 кГц - ±(0,5 + 0,05(Sп~/S)(10/Uу)).
• На пределах Uп~ = 100 В и 300 В в диапазоне частот 20-100 кГц - ±(0,9 + 0,1(Sп~/S)(10/Uу)).

Перегрузочная способность

• Превышение пределов измерений - 20%.
• Допустимая перегрузка постоянным напряжением в течение 1 мин на пределах 0,1 В, 1 В и 10 В - 300 В.
• Допустимая перегрузка постоянным напряжением в течение 1 мин на пределах 100 В и 1000 В - 1200 В.
• Допустимая перегрузка переменным напряжением в течение 1 мин - 300 В.

Входные параметры

• Входное сопротивление при измерении постоянного напряжения - не менее 10^9 Ом.
• Входной ток - не более 1·10^-10 А.

Выход на внешнее цифропечатающее устройство

• Выход на внешнее цифропечатающее устройство - предусмотрен.
• Уровень напряжения выходного сигнала, соответствующего логическому 0 - не более 0,4 В.
• Уровень напряжения выходного сигнала, соответствующего логической 1 - не менее 2,4 В.

Питание

• Питание от сети переменного тока - 220 ±22 В.
• Частота питающей сети - 50 ±0,5 Гц.

Габариты и масса

• Габаритные размеры - 335 x 180 x 345 мм.
• Масса - 9 кг.

Особенности прибора

• Универсальный цифровой вольтметр для измерения напряжения, тока и сопротивления.
• Измерение постоянного напряжения положительной и отрицательной полярности в диапазоне 1 мВ-1000 В.
• Измерение переменного напряжения в диапазоне 100 мВ-300 В.
• Рабочий частотный диапазон при измерении переменного напряжения 20 Гц-100 кГц.
• Измерение сопротивления постоянному току от 0,001 Ом до 10 МОм.
• Измерение отношения двух постоянных напряжений.
• Измерение отношения переменного напряжения к постоянному напряжению.
• Входное сопротивление при измерении постоянного напряжения не менее 10^9 Ом.
• Малый входной ток - не более 1·10^-10 А.
• Выход на внешнее цифропечатающее устройство.
• Применение при производстве радиоаппаратуры и электрорадиоэлементов.
• Использование при научных, экспериментальных, ремонтных и регламентных работах.
