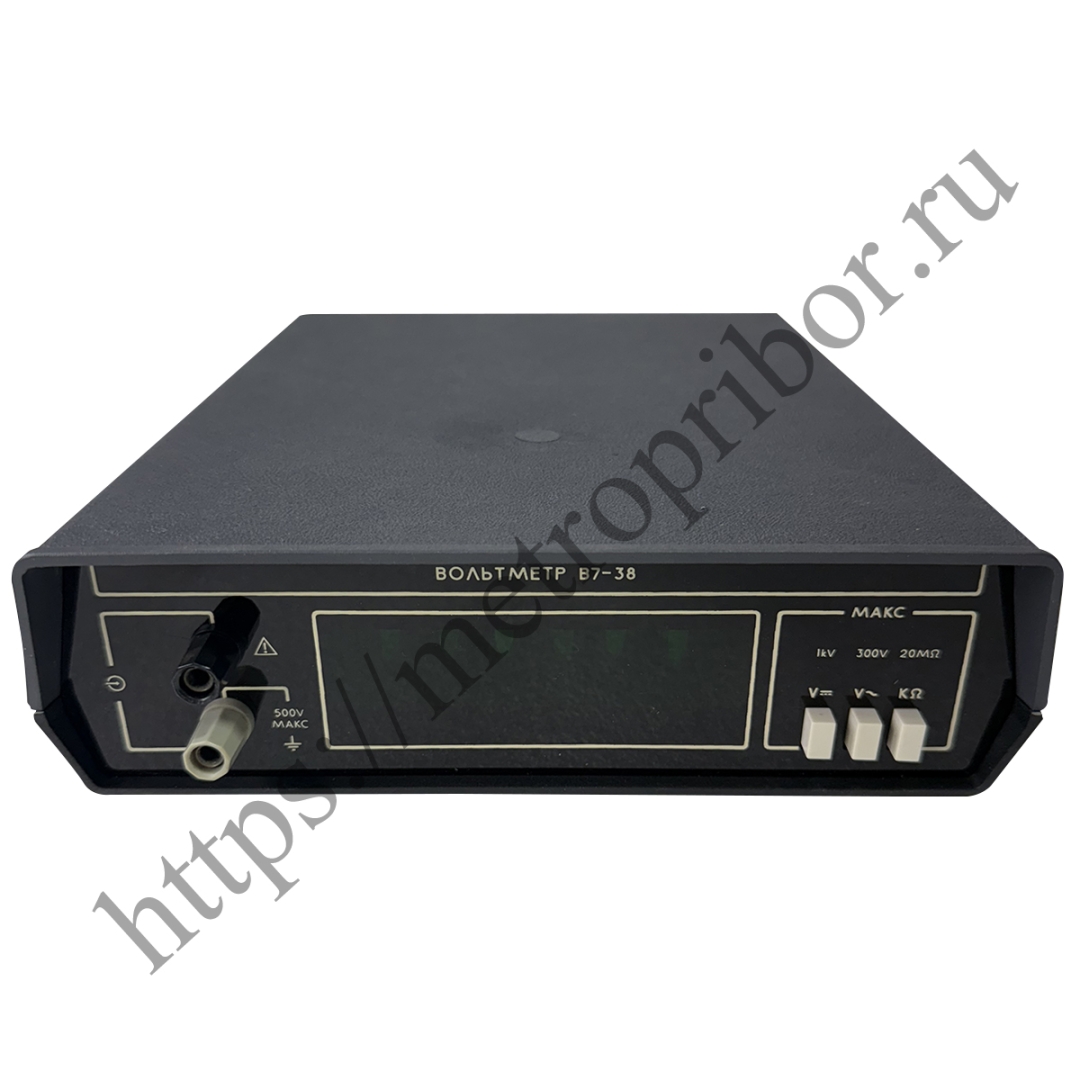

Вольтметр В7-38

Вольтметр В7-38 предназначен для измерения основных электрических величин: напряжения постоянного и переменного тока, силы постоянного и переменного тока, а также сопротивления постоянному току.

В7-38 применяется при ремонте, настройке и разработке электро- и радиотехнических устройств и систем.

Прибор В7-38 применяется в лабораторных и цеховых условиях.


Основные технические характеристики вольтметра В7-38:

Диапазон измерения:
напряжения постоянного тока: 10 мкВ — 1000 В;
напряжения переменного тока: 10 мкВ — 300 В (30 Гц —100 кГц);
постоянного и переменного тока: 10-5 — 2*103 мА (30 Гц-20 кГц);
сопротивления постоянному току: 10-5 — 2*104 кОм.

Входное сопротивление (при измерении напряжения постоянного тока): 10 М0м ±5 %.

Активная составляющая входного сопротивления (при измерении напряжения переменного тока): 1 М0м ±5 %.

Входная емкость не более 100 пФ.

Питание: 22О±22 В, 50±0,5 Гц или 60±0,6 Гц.

Потребляемая мощность: 10 В*А.

Принцип работы вольтметра В7-38:
Принцип действия прибора основан на преобразовании измеряемой величины в пропорциональный ей интервал времени о последупднм преобразованием этого интервала в дискретную форму и в цифровой ход.

Измеряемые величины посредством делителя напряжения и соответствующих преобразователей трансформируются в нормирован­ное постоянное аналоговое напряжение.

АЦП осуществляет основную функцию преобразования нормирован­ного аналогового напряжения в цифровой код.

Преобразование напряжения во временной интервал осуществляет-ол методом двухтактного интегрирования.

Преобразователь представляет собой линейный преобра­зователь средненшфямлошщх значений, про градуированный в эффек­тивных значениях.

Принцип действия преобразователя основан на пропуска­нии известного стабильного тока через измеряемое сопротивление.

Преобразование I/U осуществляется путем выделения падения напряжения, созданного измеряемым током, на калиброванном сопротивлении шунта.



Масса прибора: 2 кг.
Габаритные размеры: 245 х 86 х 268 мм.
