Вольтметр В7-40/1

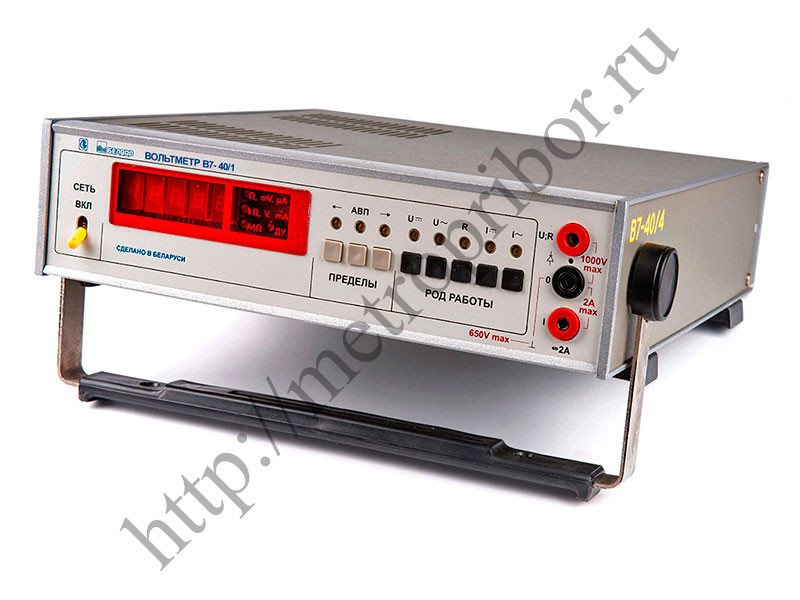

Вольтметр универсальный цифровой В7-40/1

Вольтметр универсальный цифровой В7-40/1 предназначен для измерения напряжения постоянного и переменного тока, силы постоянного и переменного тока, а также сопротивления постоянному току. Прибор применяют при настройке, проверке, ремонте и эксплуатации радиоэлектронной аппаратуры, измерительных каналов, источников питания, блоков автоматики и других электротехнических устройств.

В7-40/1 может использоваться как автономный измерительный прибор или в составе информационно-измерительных систем. Модификация В7-40/1 предназначена для связи с каналом общего пользования - КОП, что позволяет включать прибор в автоматизированные измерительные комплексы.

Вольтметры В7-40, В7-40/1, В7-40/4 и В7-40/5 допускают эксплуатацию в жестких условиях. Модификации В7-40/2 и В7-40/3 рассчитаны на работу в нормальных условиях. Для связи с ЦПУ и дистанционного управления применяются В7-40, В7-40/2 и В7-40/4, а для связи с КОП - В7-40/1, В7-40/3 и В7-40/5.

Измеряемые величины

• Напряжение постоянного тока.
• Среднеквадратическое значение переменного напряжения произвольной формы.
• Среднеквадратическое значение синусоидального напряжения совместно с ВЧ-пробником.
• Сила постоянного тока.
• Среднеквадратическое значение силы переменного тока произвольной формы.
• Сопротивление постоянному току.

Диапазон измерения напряжения постоянного тока

• Общий диапазон измерения напряжения постоянного тока - 0,01 мВ-1000 В.
• Пределы измерения напряжения постоянного тока - 0,2 В, 2 В, 20 В, 200 В и 2000 В.
• Диапазон измерения напряжения постоянного тока с высоковольтным делителем напряжения ДНВ - до 30 кВ.

Погрешность измерения напряжения постоянного тока

• Погрешность на пределах 0,2 В и 2 В - ±[0,05 + 0,02(Uk/Ux - 1)].
• Погрешность на пределах 20 В, 200 В и 2000 В - ±[0,1 + 0,02(Uk/Ux - 1)].

Измерение переменного напряжения

• Диапазон измерения среднеквадратического значения переменного напряжения произвольной формы - 2 мВ-500 В.
• Пределы измерения переменного напряжения - 0,2 В, 2 В, 20 В, 200 В и 2000 В.
• Коэффициент амплитуды измеряемого напряжения - менее 3.
• Диапазон измерения с делителем переменного напряжения ДПН - 500-1000 В.
• Диапазон измерения среднеквадратического значения синусоидального напряжения совместно с ВЧ-пробником - 0,1-15 В.
• Пределы измерения при работе с ВЧ-пробником - 0,2 В, 2 В и 20 В.
• Измерение с ВЧ-пробником выполняется в режиме измерения постоянного напряжения.

Погрешность измерения переменного напряжения

• Минимальная погрешность измерения переменного напряжения произвольной формы - ±[0,6 + 0,1(Uk/Ux - 1)] в диапазоне 40 Гц-10 Гц.
• Максимальная погрешность измерения переменного напряжения произвольной формы - ±[10 + 0,4(Uk/Ux - 1)] в диапазоне 50-100 кГц на пределах 0,2 В, 2 В, 20 В и 200 В.

Измерение силы постоянного тока

• Диапазон измерения силы постоянного тока - 0,01 мкА-2000 мА.
• Диапазон измерения силы постоянного тока с шунтом - до 10 А.
• Пределы измерения силы постоянного тока - 0,2 мА, 2 мА, 20 мА, 200 мА и 2000 мА.
• Погрешность измерения силы постоянного тока - ±[0,2 + 0,02(Ik/Ix - 1)].

Измерение силы переменного тока

• Диапазон измерения среднеквадратического значения силы переменного тока произвольной формы - 2 мкА-2000 мА.
• Диапазон измерения силы переменного тока с шунтом - до 10 А.
• Пределы измерения силы переменного тока - 0,2 мА, 2 мА, 20 мА, 200 мА и 2000 мА.
• Погрешность измерения силы переменного тока в диапазоне 40 Гц-10 кГц - [1 + 0,02(Ik/Ix - 1)].
• Погрешность измерения силы переменного тока в диапазоне 10-20 кГц на пределах 0,2 В, 2 В, 20 В и 200 В - [2 + 0,1(Ik/Ix - 1)].

Измерение сопротивления

• Диапазон измерения сопротивления постоянному току - 0,01 Ом-20 МОм.
• Пределы измерения сопротивления - 0,2 кОм, 2 кОм, 20 кОм, 200 кОм, 2000 кОм и 20 МОм.
• Погрешность измерения сопротивления постоянному току - ±[0,15 + 0,05(Rk/Rx - 1)].
• Погрешность измерения сопротивления постоянному току на пределе 20 МОм - ±[0,5 + 0,1(Rk/Rx - 1)].

Входные параметры

• Входное сопротивление при измерении напряжения переменного тока - 1 ±0,1 МОм.
• Входное сопротивление при измерении напряжения постоянного тока - 10 ±0,1 МОм.
• Активная составляющая входного сопротивления при измерении напряжения переменного тока - 1 МОм ±5%.

Интерфейсы и исполнение

• В7-40/1 предназначен для связи с КОП.
• Прибор допускает автономное применение.
• Прибор допускает работу в составе информационных систем.
• В7-40/1 относится к исполнениям, допускающим эксплуатацию в жестких условиях.

Питание

• Питание от сети переменного тока - 220 ±22 В, 50 Гц.
• Питание от сети переменного тока - 220 ±11 В, 400 Гц.

Габариты и масса

• Габаритные размеры - 304 x 80 x 320 мм.
• Масса - 5,5 кг.

Особенности прибора

• Универсальный цифровой вольтметр для измерения напряжения, тока и сопротивления.
• Диапазон измерения постоянного напряжения 0,01 мВ-1000 В.
• Измерение постоянного напряжения до 30 кВ с делителем ДНВ.
• Измерение переменного напряжения произвольной формы в диапазоне 2 мВ-500 В.
• Измерение переменного напряжения 500-1000 В с делителем ДПН.
• Работа с ВЧ-пробником при измерении синусоидального напряжения 0,1-15 В.
• Измерение силы постоянного тока от 0,01 мкА до 2000 мА, с шунтом - до 10 А.
• Измерение силы переменного тока от 2 мкА до 2000 мА, с шунтом - до 10 А.
• Измерение сопротивления постоянному току от 0,01 Ом до 20 МОм.
• Связь с внешними устройствами через КОП.
• Возможность автономной работы и применения в составе информационно-измерительных систем.
• Исполнение для жестких условий эксплуатации.
• Компактные габариты 304 x 80 x 320 мм и масса 5,5 кг.
