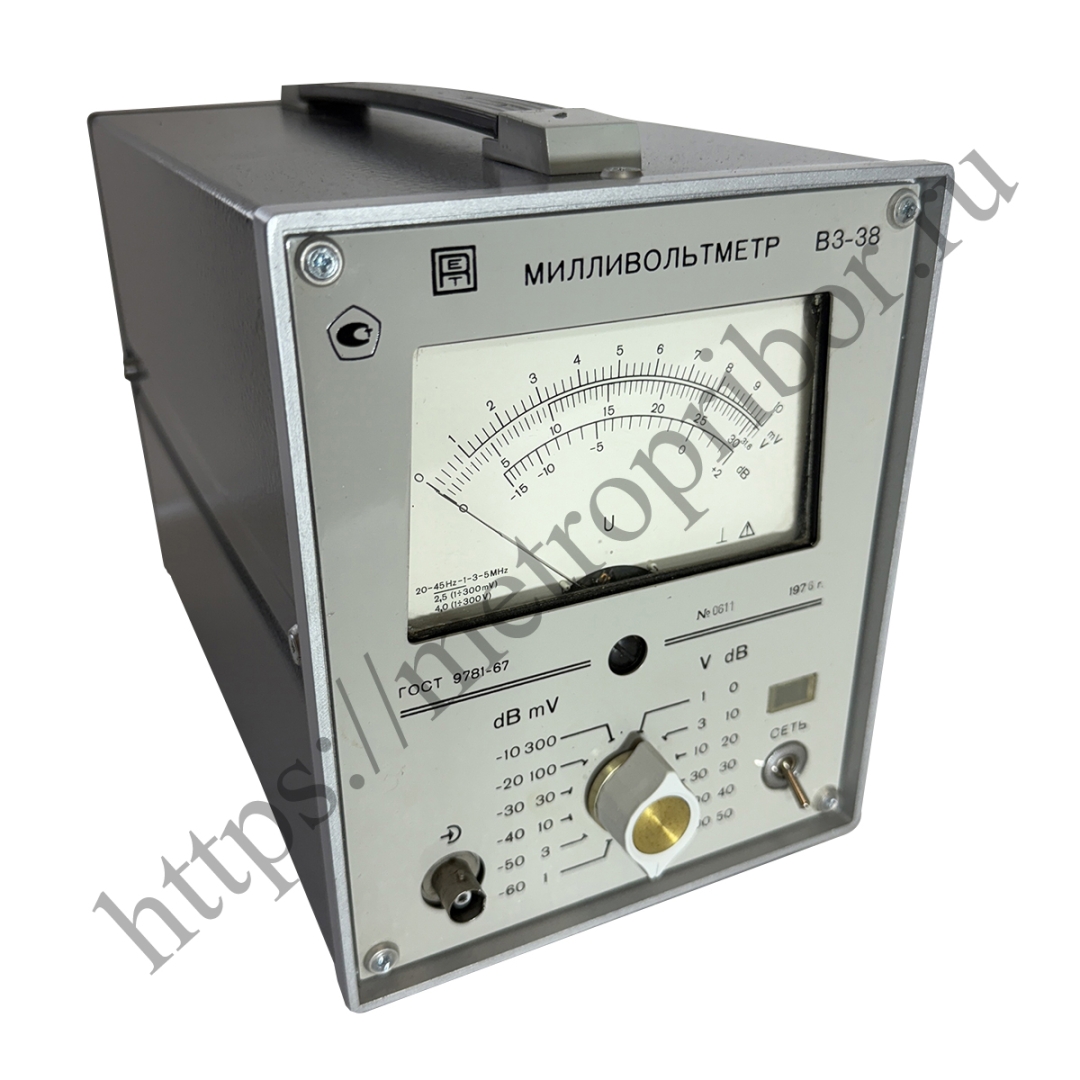

Милливольтметр В3-38

Милливольтметр В3-38 предназначен для измерения напряжения переменного тока в диапазоне от 100 мкВ до 300 В при частоте от 20 Гц до 5 МГц. Прибор используется для контроля среднеквадратического значения синусоидального напряжения и подходит для лабораторной, производственной и ремонтной практики.

В3-38 применяют при разработке, настройке и наладке радиотехнической аппаратуры, средств связи, усилителей переменного тока, аппаратуры звуковой записи и воспроизведения, а также ультразвуковых установок. Благодаря шкале в децибелах прибор удобен при измерении затуханий и снятии частотных характеристик.

В милливольтметре используется детектор среднего значения, при этом шкала проградуирована в среднеквадратических значениях синусоидального напряжения. Это позволяет выполнять привычный отсчет действующего значения при работе с синусоидальными сигналами.

Измеряемые величины

• Напряжение переменного тока.
• Среднеквадратическое значение синусоидального напряжения.
• Уровень сигнала в децибелах.
• Затухание и частотные характеристики по шкале дБ.

Диапазон измерения напряжения

• Общий диапазон измеряемых напряжений - 100 мкВ-300 В.
• Поддиапазоны измерения в милливольтах - 1, 3, 10, 30, 100 и 300 мВ.
• Поддиапазоны измерения в вольтах - 1, 3, 10, 30, 100 и 300 В.

Диапазон частот

• Рабочий диапазон частот - 20 Гц-5 МГц.

Погрешность измерения

• Основная погрешность - ±2,5%.
• Погрешность измерения от конечного значения установленного поддиапазона - 2,5-6%.

Шкалы прибора

• Шкала проградуирована в среднеквадратических значениях синусоидального напряжения.
• Шкала проградуирована в децибелах.
• Опорный уровень шкалы децибел - 0 дБ = 0,775 В.

Входные параметры

• Входное сопротивление на поддиапазонах 1-300 мВ - 5 МОм.
• Входная емкость на поддиапазонах 1-300 мВ - 30 пФ.
• Входное сопротивление на поддиапазонах 1-300 В - 4 МОм.
• Входная емкость на поддиапазонах 1-300 В - 15 пФ.

Питание и потребляемая мощность

• Питание - 220 В, 50 Гц.
• Потребляемая мощность - 10 В·А.

Габариты и масса

• Габаритные размеры - 150 x 205 x 300 мм.
• Масса - 5 кг.

Конструкция и эксплуатация

В3-38 выполнен как аналоговый стрелочный милливольтметр переменного тока. Прибор удобен при наладке аппаратуры, где важно не только получить числовое значение напряжения, но и наблюдать изменение уровня сигнала в процессе регулировки.

Шкала в децибелах особенно полезна при работе с усилителями, фильтрами, трактами звуковой аппаратуры и средствами связи. Она позволяет быстро оценивать изменение уровня, затухание и форму частотной характеристики без дополнительных пересчетов.

Входное сопротивление 5 МОм на милливольтовых поддиапазонах и 4 МОм на вольтовых поддиапазонах снижает влияние прибора на проверяемую цепь. Входная емкость 30 пФ и 15 пФ соответственно позволяет использовать В3-38 в широкополосных трактах до 5 МГц.

Особенности прибора

• Аналоговый милливольтметр переменного тока.
• Измерение напряжения в диапазоне 100 мкВ-300 В.
• Рабочий диапазон частот 20 Гц-5 МГц.
• Основная погрешность ±2,5%.
• Детектор среднего значения.
• Отсчет в среднеквадратических значениях синусоидального напряжения.
• Шкала в децибелах с опорным уровнем 0 дБ = 0,775 В.
• Подходит для измерения затуханий и частотных характеристик.
• Применяется при настройке радиотехнической аппаратуры, аппаратуры связи, усилителей, звукозаписывающих и воспроизводящих устройств.
• Может использоваться при работе с ультразвуковыми установками.
• Питание от сети 220 В, 50 Гц.
• Потребляемая мощность 10 В·А.
• Габариты 150 x 205 x 300 мм и масса 5 кг.
