Вольтметр ДНВ

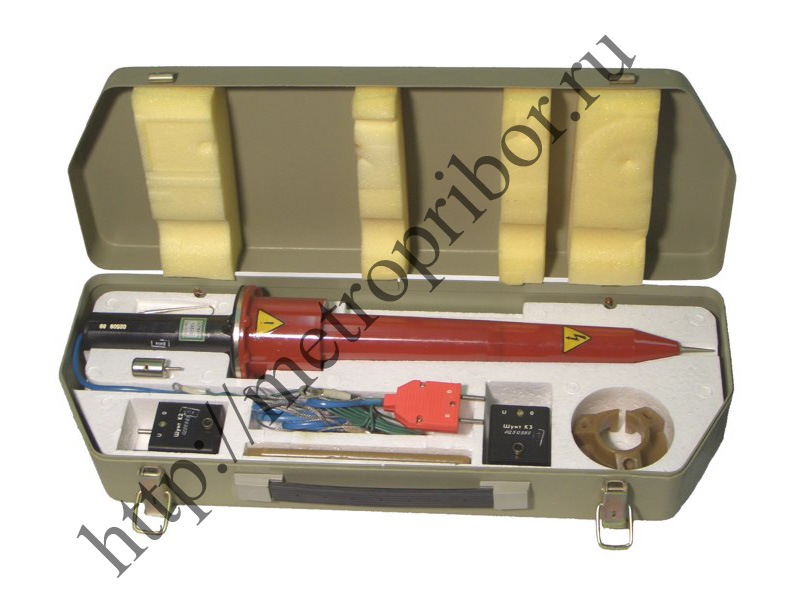

<b>ДНВ.</b> Делитель высокого постоянного напряжения до 30 кВ, 1:1000. Поставляется в комплекте с прибором В7-40. Входящий в состав вольтметра ДНВ, шунты К2 и К3 - конструктивно выполнены в виде отдельных функциональных узлов, которые при необходимости могут быть подключены к входным гнёздам вольтметра.<br>
<br>
<b>Технические характеристики:</b><br>
<br>
<table border="1" cellpadding="1" cellspacing="1">
<tbody>
<tr>
<td>
 <b>Показатели </b>
</td>
<td>
<b>
 Величины</b>
</td>
</tr>
<tr>
<td>
 Коэффициент деления
</td>
<td>
 1:1000 - 0,5 %; 1:2000 - 0,6 %<br>
</td>
</tr>
<tr>
<td>
 Входное сопротивление
</td>
<td>
 500+/-25 МОм
</td>
</tr>
<tr>
<td colspan="1">
 Вольтметр В7-40 с высоковольтным делителем <br>
 напряжения обеспечивает измерение постоянного <br>
 напряжения от 1 до 30кВ, при этом показания <br>
 вольтметра соответствуют,<b> </b>где U(ДНВ) - значение <br>
 измеряемого напряжения на входе высоковольтного делителя  напряжения ДНВ<b><br>
</b>
</td>
<td rowspan="1">
 0,001 U(ДНВ) при измерении постоянного напряжения   вольтметром с ДНВ,<br>
 0,0005 U(ДНВ) при измерении постоянного напряжения   вольтметром с ДНВ и шунтом К2,<br>
 0,0002 U(ДНВ) при измерении постоянного напряжения   вольтметром с ДНВ и шунтом К3<br>
</td>
</tr>
<tr>
<td>
 Пределы допускаемых значений основной погрешности <br>
 при измерении постоянного напряжения равны, <br>
 где Uk - конечное значение установленного предела измерений   вольтметра (200 мВ, 2; 20; 200 В),<br>
 U=0,001 U(ДНВ), Uш1=0,0005 U(ДНВ), Uш2=0,0002 U(ДНВ),<br>
 где U(ДНВ) - значение измеряемого напряжения на входе   высоковольтного делителя напряжения ДНВ<br>
</td>
<td>
 вольтметра с ДНВ: +/-(0,4+0,04(Uk/U - 1),<br>
 вольтметра с ДНВ и шунтом К2: +/-(0,4+0,04(Uk/Uш1 - 1),<br>
 вольтметра с ДНВ и шунтом К3: +/-(0,4+0,04(Uk/Uш2 - 1)
</td>
</tr>
<tr>
<td>
 Пределы допускаемых значений дополнительной <br>
 погрешности Вольтметра В7-40 (В7-40/1) с ДНВ, <br>
 а также с ДНВ и шунтами К2 и К3
</td>
<td>
 при измерений постоянного напряжения равны <br>
 половине основной погрешности от изменения <br>
 температуры на каждые 10 градусов С в пределах   рабочего диапазона температур
</td>
</tr>
<tr>
<td colspan="2">
 ОБЩИЕ ДАННЫЕ
</td>
</tr>
<tr>
<td colspan="1">
 Рабочая температура
</td>
<td colspan="1">
 0°С - 50°С
</td>
</tr>
<tr>
<td colspan="1">
 Температура хранения
</td>
<td colspan="1">
 -10°С - 50°C при относительной влажности 0% - 80%
</td>
</tr>
<tr>
<td colspan="1">
 Рабочая влажность
</td>
<td colspan="1">
 до 80%
</td>
</tr>
<tr>
<td colspan="1">
 Условия хранения
</td>
<td colspan="1">
 -20°С - 60°С при влажности 0% - 80%
</td>
</tr>
<tr>
<td colspan="1">
 Питание
</td>
<td colspan="1">
 220 В ±10%, 50 Гц
</td>
</tr>
<tr>
<td colspan="1">
 Габаритные размеры
</td>
<td colspan="1">
 500х180х90 мм
</td>
</tr>
<tr>
<td colspan="1">
 Масса
</td>
<td colspan="1">
 2,2 кг
</td>
</tr>
</tbody>
</table>
<br>
<br>
Комплект поставки:<br>
<br>
<table border="1" cellpadding="1" cellspacing="1">
<tbody>
<tr>
<td>
 Наименование
</td>
<td>
 Количество
</td>
</tr>
<tr>
<td>
 Милливольтметр В3-48МП
</td>
<td>
 1 шт.
</td>
</tr>
<tr>
<td>
 Провода соединительные
</td>
<td>
 1 шт.
</td>
</tr>
<tr>
<td>
 Кабель питания
</td>
<td>
 1 шт.
</td>
</tr>
<tr>
<td>
 Руководство по эксплуатации
</td>
<td>
 1 шт.<br>
<br>
</td>
</tr>
</tbody>
</table>
