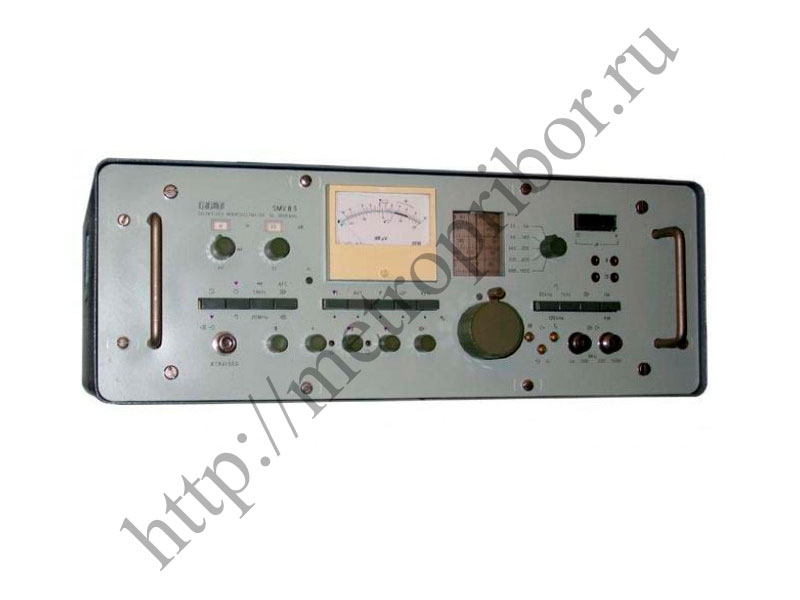

Микровольтметр селективный SMV8,5
Микровольтметр SMV8,5 представляет собой высокочувствительный гетеродинный измерительный приемник для работы в диапазоне частот 26 МГц-1000 МГц. Прибор предназначен для селективного измерения синусоидальных высокочастотных напряжений, а также для квазипикового измерения импульсных напряжений радиопомех.
SMV8,5 применяют при анализе ВЧ-сигналов в смесях частот, измерении спектров модуляции, контроле гармоник и нелинейных искажений. Прибор удобен для поиска и оценки радиопомех, проверки уровней сигналов, измерения ослабления и усиления, а также для настройки радиоприемной и измерительной аппаратуры.
Совместно с измерительными антеннами DP 3/ATR 2, DP 1/ATR 2 или LPA1-ATR2 селективный микровольтметр SMV8,5 может использоваться как измеритель напряженности поля радиопомех. Прибор рассчитан как на стационарную эксплуатацию, так и на измерения вне лаборатории, в том числе на открытом воздухе.
Основные функции
- Селективное измерение синусоидальных высокочастотных напряжений.
- Измерение ВЧ-напряжений в смесях частот.
- Измерение спектров модуляции.
- Измерение гармоник и искажений.
- Квазипиковое измерение импульсных напряжений помех.
- Измерение синусоидальных и импульсных напряжений радиопомех.
- Измерение полезных напряженностей поля и напряженностей поля радиопомех.
- Измерение ослабления и усиления с использованием встроенного генератора.
- Поиск мешающих сигналов в спектрах модуляции при подключении осциллографа.
Частотный диапазон
- Общий частотный диапазон - 26 МГц-1000 МГц.
- Поддиапазон 1 - 26-66 МГц.
- Поддиапазон 2 - 66-142 МГц.
- Поддиапазон 3 - 142-300 МГц.
- Поддиапазон 4 - 300-600 МГц.
- Поддиапазон 5 - 600-1000 МГц.
Частотная шкала и метки
- Погрешность шкалы частот после калибровки на ближайшей метке - ±(3·10-3·fe + 200 кГц).
- Частотные метки - n·5 МГц и n·20 МГц.
Нестабильность частоты приемной части
Нестабильность частоты нормируется без дополнительной калибровки частотной шкалы на внутренние частотные метки.
- При колебаниях напряжения сети ±10% - менее 2·10-5.
- При колебаниях напряжения батареи +15%, -5% при нерегулированном напряжении батареи 12 В - менее 4·10-4.
- При колебаниях напряжения батареи ±10% при регулированном напряжении батареи 16-30 В - менее 2·10-5.
- При изменении температуры окружающей среды - 2·10-4/°C ±10 кГц/°C.
Виды отсчета напряжения
- AV 1 - среднее значение АМ-сигналов, предел отсчета 20 дБ.
- AV 2 - среднее значение АМ-сигналов, предел отсчета 40 дБ.
- QP - квазипиковое значение по CISPR.
- P - пиковое значение.
Пределы измерения напряжения в режиме AV 1
- Предел измерения - 0-125 дБ относительно 1 мкВ.
- Предел измерения при увеличении усиления на 5 дБ - от -5 до 120 дБ относительно 1 мкВ.
- Наименьшее напряжение для полного отклонения индикаторного прибора - 10 дБ относительно 1 мкВ.
- Наименьшее напряжение для полного отклонения индикаторного прибора при увеличении усиления на 5 дБ - 10 дБ относительно 1 мкВ.
- Напряжение при отношении сигнал/шум 6 дБ и полосе пропускания 20 кГц - не более 1 мкВ.
Пределы измерения напряжения в режиме AV 2
- Наименьшее напряжение для полного отклонения индикаторного прибора - 20 дБ относительно 1 мкВ.
Пределы измерения напряжения в режиме QP
- Режим QP соответствует требованиям CISPR.
- Диапазон для синусоидальных напряжений - 10-85 дБ относительно 1 мкВ.
- Расширенный верхний предел для синусоидальных напряжений - до 125 дБ относительно 1 мкВ.
- Наименьшее напряжение при полном отклонении индикаторного прибора - 10 дБ относительно 1 мкВ.
Погрешность измерения синусоидальных напряжений
- Для режима AV 1 при температуре +23 °C в пределах измерения 70-75 дБ относительно 1 мкВ - ±0,8 дБ.
- Положение делителя ВЧ при указанной погрешности - 30 дБ.
- Положение делителя ИЧ при указанной погрешности - 35 дБ.
- Дополнительная погрешность при измерении в других положениях делителя в диапазоне 26-300 МГц - ±0,4 дБ.
- Дополнительная погрешность при измерении в других положениях делителя в диапазоне 300-1000 МГц - ±0,7 дБ.
- Дополнительная температурная погрешность - ±0,02 дБ/°C.
- Для режима AV 2 дополнительная погрешность к основной - ±3 дБ.
Погрешность измерения напряжений помех
- Для импульсных напряжений в режиме QP при значениях не менее 10 дБ относительно 1 мкВ и пределах индикации 5-10 дБ, при положении делителя промежуточной частоты 5 дБ - ±3 дБ.
- Для импульсных напряжений в режиме QP при значениях не менее 10 дБ относительно 1 мкВ и пределах индикации 5-10 дБ, при положении делителя промежуточной частоты 0 дБ - ±6 дБ.
- При применении коррекции характеристики шумов, при положении делителя промежуточной частоты 5 дБ - ±1 дБ.
- При применении коррекции характеристики шумов, при положении делителя промежуточной частоты 0 дБ - ±2 дБ.
- Для амплитудно-модулированных сигналов в режиме P дополнительная погрешность к основной - ±1 дБ.
Измерение отношений двух напряжений
- Измерение отношений двух напряжений выполняется в режиме AV 1.
- Погрешность делителей напряжения в диапазоне 26-300 МГц - ±0,6 дБ.
- Погрешность делителей напряжения в диапазоне 300-1000 МГц - ±0,9 дБ.
- Погрешность калибровки шкалы индикаторного прибора в пределах отсчета 0-10 дБ - ±(0,05 дБ/1 дБ + 0,1 дБ).
Входные параметры
- Входное сопротивление - 50 Ом.
- Вид присоединения - корпусный высокочастотный штекер 50 Ом серии N.
- Коэффициент согласования при ослаблении ВЧ-напряжения не менее 20 дБ в диапазоне 26-300 МГц - не более 1,11.
- Коэффициент согласования при ослаблении ВЧ-напряжения не менее 20 дБ в диапазоне 300-1000 МГц - не более 1,25.
- Коэффициент согласования при ослаблении ВЧ-напряжения 0 дБ - не более 2.
Полоса пропускания
- Ширина полосы пропускания - 120 кГц.
- Ширина полосы пропускания - 20 кГц.
- Ширина полосы пропускания - 1 кГц.
- При качании частоты с шириной полосы 1 кГц дополнительная погрешность измерения напряжения - ±0,5 дБ.
Встроенный генератор
- Встроенный генератор позволяет выполнять измерения ослабления и усиления.
- Предел измерения ослабления при применении встроенного генератора - 95 дБ.
- Выходное напряжение встроенного генератора - 95 дБ относительно 1 мкВ.
- Сопротивление нагрузки для встроенного генератора - 50 Ом.
- Совместно с мостом для измерения коэффициента отражения, направленным ответвителем или измерительной линией прибор может использоваться для измерения согласования без отдельного измерительного генератора.
Калибровка и качание частоты
- При кратковременных измерениях напряжения может включаться автоматическая регулировка усиления при калибровке.
- Автоматическая регулировка усиления упрощает и ускоряет калибровку приемника.
- Режим удобен при снятии частотных характеристик.
- С помощью внешнего изменяющегося напряжения возможно медленное узкополосное качание.
- Качание выполняется при ширине полосы пропускания 1 кГц.
- При подключении осциллографа можно получать изображение спектров частот и находить мешающие сигналы в спектрах модуляции.
Работа с антеннами
- Совместимая измерительная антенна - DP 3/ATR 2.
- Совместимая измерительная антенна - DP 1/ATR 2.
- Совместимая измерительная антенна - LPA1-ATR2.
- С антеннами прибор применяется для измерения напряженности поля радиопомех.
Условия эксплуатации и механическая стойкость
- Диапазон рабочих температур - от -30 до +50 °C.
- Максимально допустимое давление водяного пара на период не более 500 ч - 35 торр.
- Ударопрочность при длительности ударов 6 мс - максимальное ускорение 12g.
- Количество ударов при испытании ударопрочности - 1000.
Конструкция и эксплуатация
SMV8,5 является селективным микровольтметром гетеродинного типа, поэтому он особенно полезен при работе с узкополосными сигналами, помехами и спектральными составляющими, которые необходимо выделить из общего ВЧ-спектра. Прибор позволяет не только измерять уровень сигнала, но и анализировать частотное распределение помех и продуктов модуляции.
Высокочастотный вход 50 Ом серии N удобен для включения в стандартные радиочастотные тракты. Наличие нескольких полос пропускания - 120 кГц, 20 кГц и 1 кГц - позволяет выбирать режим между скоростью измерения, уровнем селективности и чувствительностью к соседним спектральным компонентам.
Встроенный генератор расширяет возможности прибора: с его помощью можно выполнять измерение усиления, ослабления и согласования без отдельного внешнего генератора, если используется соответствующая измерительная оснастка.
Особенности прибора
- Высокочувствительный гетеродинный измерительный приемник.
- Рабочий диапазон 26 МГц-1000 МГц.
- Пять частотных поддиапазонов.
- Селективное измерение синусоидальных ВЧ-напряжений.
- Квазипиковое измерение импульсных напряжений помех по CISPR.
- Режимы отсчета AV 1, AV 2, QP и P.
- Предел измерения напряжения до 125 дБ относительно 1 мкВ.
- Вход 50 Ом с ВЧ-разъемом серии N.
- Полосы пропускания 120 кГц, 20 кГц и 1 кГц.
- Встроенный генератор с выходным уровнем 95 дБ относительно 1 мкВ на 50 Ом.
- Предел измерения ослабления со встроенным генератором 95 дБ.
- Возможность измерения напряженности поля радиопомех с антеннами DP 3/ATR 2, DP 1/ATR 2 и LPA1-ATR2.
- Автоматическая регулировка усиления при калибровке для ускорения снятия частотных характеристик.
- Возможность узкополосного качания при ширине полосы 1 кГц.
- Рабочая температура от -30 до +50 °C.
- Ударопрочность при ускорении 12g и длительности удара 6 мс.
