Вольтметр В1-12

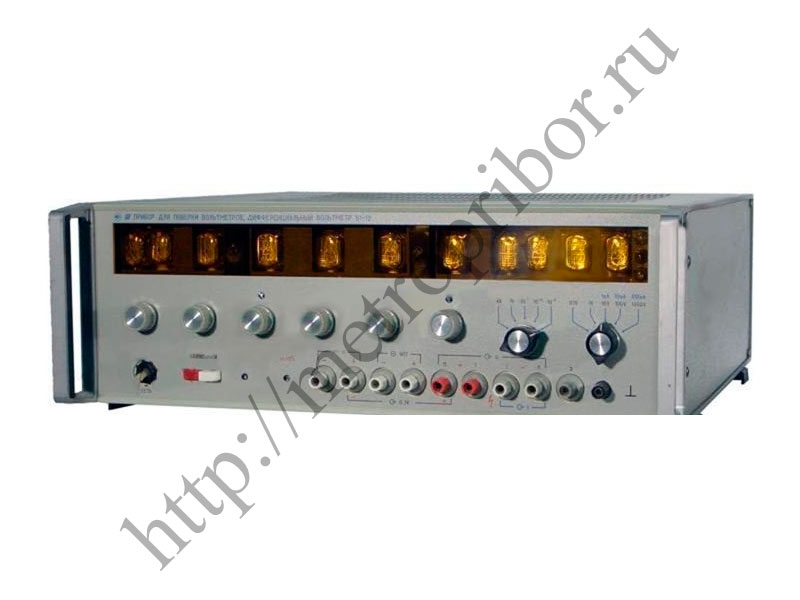

Прибор для поверки вольтметров В1-12

Прибор для поверки вольтметров В1-12 предназначен для выдачи дискретных значений калиброванных постоянных напряжений и токов. Его применяют при поверке цифровых вольтметров, аналого-цифровых преобразователей постоянного тока, а также при точных измерениях постоянных напряжений дифференциальным методом.

В1-12 относится к высокоточному поверочному оборудованию и совмещает функции калибратора и дифференциального вольтметра. Прибор используют в метрологических лабораториях, поверочных службах, на участках настройки и контроля измерительной аппаратуры постоянного тока.

При измерении постоянного напряжения показания прибора В1-12 могут выдаваться на внешний самописец, что удобно при регистрации результатов, контроле стабильности и проведении длительных измерений.

Регистрационные данные

• Госреестр - 6013-77.
• Тип прибора - калибратор, дифференциальный вольтметр.
• Модель - В1-12.
• Класс точности - 0,005%.

Основные функции

• Поверка цифровых вольтметров постоянного тока.
• Поверка аналого-цифровых преобразователей постоянного тока.
• Выдача дискретных значений калиброванного постоянного напряжения.
• Выдача дискретных значений калиброванного постоянного тока.
• Точное измерение постоянных напряжений дифференциальным методом.
• Выдача показаний на внешний самописец.
• Работа в режиме усилителя постоянного тока.

Выходные и измерительные параметры

• Калиброванное напряжение - до 1000 В.
• Калиброванный ток - до 100 мА.
• Измеряемая величина в режиме дифференциального вольтметра - напряжение постоянного тока.
• Метод точных измерений - дифференциальный.

Режим усилителя постоянного тока

• Прибор В1-12 может использоваться как усилитель постоянного тока.
• Коэффициент усиления - 1.
• Коэффициент усиления - 10.
• Коэффициент усиления - 100.

Регистрация результатов

• Вывод показаний при измерении постоянного напряжения на внешний самописец - предусмотрен.

Габариты и масса

• Габаритные размеры - 490 x 175 x 475 мм.
• Масса - 22 кг.

Замена и возможные аналоги

• Заменяет прибор В1-7.
• Возможная замена - В1-18.
• Возможная замена - В1-18/1.
• Возможная замена - В1-19.
• Возможная замена - В2-43.
• Возможная замена - Н4-2.

Конструкция и эксплуатация

В1-12 рассчитан на работу в составе поверочных схем, где требуется высокая точность задания и измерения параметров постоянного тока. Класс точности 0,005% позволяет применять прибор для проверки цифровых средств измерений и АЦП, предъявляющих повышенные требования к опорным уровням напряжения и тока.

Дифференциальный метод измерения постоянного напряжения используется для точных сравнительных измерений, когда важно не просто снять абсолютное значение, а определить отклонение измеряемого напряжения от калиброванного уровня. Выход на самописец расширяет возможности прибора при регистрации изменения напряжения во времени.

Особенности прибора

• Высокоточный прибор для поверки цифровых вольтметров и АЦП постоянного тока.
• Совмещает функции калибратора и дифференциального вольтметра.
• Выдает дискретные калиброванные постоянные напряжения и токи.
• Максимальное калиброванное напряжение 1000 В.
• Максимальный калиброванный ток 100 мА.
• Класс точности 0,005%.
• Поддерживает точные измерения постоянного напряжения дифференциальным методом.
• Имеет выход на внешний самописец.
• Может работать как усилитель постоянного тока с коэффициентами усиления 1, 10 и 100.
• Заменяет В1-7.
• Габариты 490 x 175 x 475 мм.
• Масса 22 кг.
