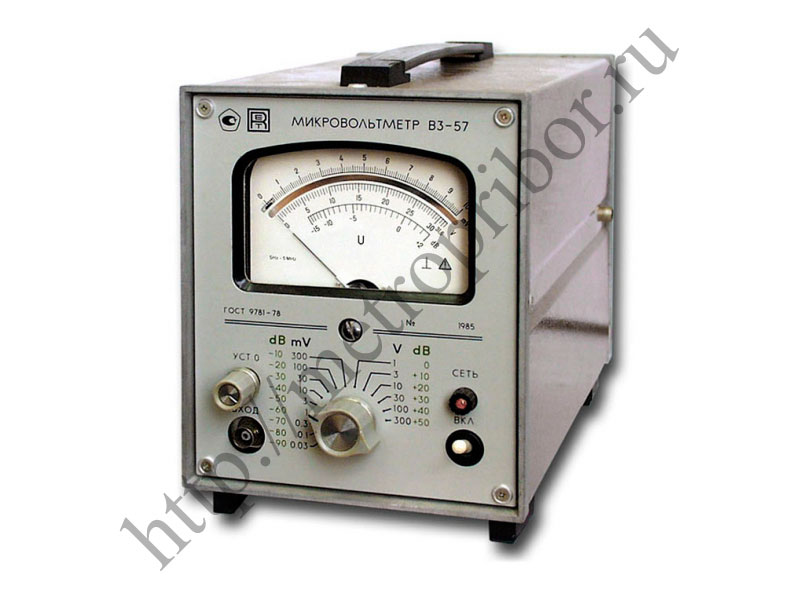

Вольтметр В3-57

Вольтметр В3-57 предназначен для измерения среднеквадратического значения напряжений произвольной формы и линейного преобразования измеряемого переменного напряжения в напряжение постоянного тока. Прибор относится к вольтметрам-преобразователям среднеквадратического значения и применяется там, где обычный вольтметр, рассчитанный только на синусоидальный сигнал, не обеспечивает корректной оценки уровня.

В3-57 используют при контроле, настройке и наладке радиотехнических приборов, средств связи, широкополосной аппаратуры, усилительных трактов и измерительных каналов. Прибор подходит для исследования шумовых стационарных сигналов, проверки частотных характеристик устройств и измерения сигналов сложной формы.

Шкала прибора проградуирована в среднеквадратических значениях напряжения и в децибелах. За уровень 0 дБ принято напряжение 0,775 В. Наличие линейного преобразовательного выхода позволяет использовать В3-57 не только как показывающий прибор, но и как источник постоянного напряжения, пропорционального измеряемому среднеквадратическому значению.

Измеряемые величины

• Среднеквадратическое значение напряжения переменного тока.
• Напряжения произвольной формы.
• Уровень напряжения в децибелах.
• Стационарные шумовые сигналы.
• Постоянное напряжение на выходе линейного преобразователя, пропорциональное измеряемому уровню.

Диапазон измерения напряжения

• Общий диапазон измеряемых напряжений - 10 мкВ-300 В.
• Эквивалентная запись диапазона - 0,01 мВ-300 В.
• Поддиапазоны измерения в милливольтах - 0,03; 0,1; 0,3; 1; 3; 10; 30; 100; 300 мВ.
• Поддиапазоны измерения в вольтах - 1; 3; 10; 30; 100; 300 В.

Диапазон частот

• Диапазон рабочих частот - 5 Гц-5 МГц.

Погрешность измерения напряжения

• Предел основной погрешности на поддиапазонах 30-300 мВ - ±1% от конечного значения поддиапазона.
• Предел основной погрешности на поддиапазонах 1-10 мВ - ±1,5% от конечного значения поддиапазона.
• Предел основной погрешности на поддиапазонах 0,1-0,3 мВ - ±2,5% от конечного значения поддиапазона.
• Предел основной погрешности на поддиапазонах 1-300 В - ±2,5% от конечного значения поддиапазона.
• Предел основной погрешности на поддиапазоне 0,03 мВ - ±4% от конечного значения поддиапазона.

Входные параметры

• Входное сопротивление - 5 МОм ±20%.
• Входное сопротивление на поддиапазонах 0,03-300 мВ - 5 МОм.
• Входная емкость на поддиапазонах 0,03-300 мВ - 27 пФ.
• Входное сопротивление на поддиапазонах 1-300 В - 5 МОм.
• Входная емкость на поддиапазонах 1-300 В - 12 пФ.

Линейный преобразователь

• Назначение преобразователя - преобразование измеряемого переменного напряжения в напряжение постоянного тока.
• Напряжение на выходе линейного преобразователя - 1 В.
• Выходное сопротивление линейного преобразователя - 1 кОм ±10%.

Работа с сигналами сложной формы

• Прибор измеряет среднеквадратическое значение напряжений произвольной формы.
• Допустимый коэффициент амплитуды сигнала - 6·(Uk/Ux).
• Шкала проградуирована в среднеквадратических значениях напряжения.
• Шкала в децибелах имеет опорный уровень 0 дБ - 0,775 В.

Питание и потребляемая мощность

• Питание от сети переменного тока - 220 В.
• Частота питающей сети - 50 Гц.
• Допускается питание от сети частотой 400 Гц.
• Потребляемая мощность - 20 В·А.

Габариты и масса

• Габаритные размеры - 328 x 168 x 206 мм.
• Масса - 6,2 кг.

Особенности прибора

• Вольтметр-преобразователь среднеквадратического значения.
• Измерение напряжений произвольной формы, а не только синусоидальных сигналов.
• Диапазон измерения напряжений 10 мкВ-300 В.
• Частотный диапазон 5 Гц-5 МГц.
• Минимальная погрешность ±1% на поддиапазонах 30-300 мВ.
• Измерительная шкала в среднеквадратических значениях и децибелах.
• Опорный уровень шкалы децибел - 0 дБ соответствует 0,775 В.
• Линейный выход постоянного напряжения 1 В.
• Выходное сопротивление преобразователя 1 кОм ±10%.
• Входное сопротивление 5 МОм.
• Входная емкость 27 пФ на милливольтовых поддиапазонах и 12 пФ на вольтовых поддиапазонах.
• Применение при контроле средств связи, радиотехнических приборов и широкополосной аппаратуры.
• Подходит для исследования шумовых стационарных сигналов и частотных характеристик.
