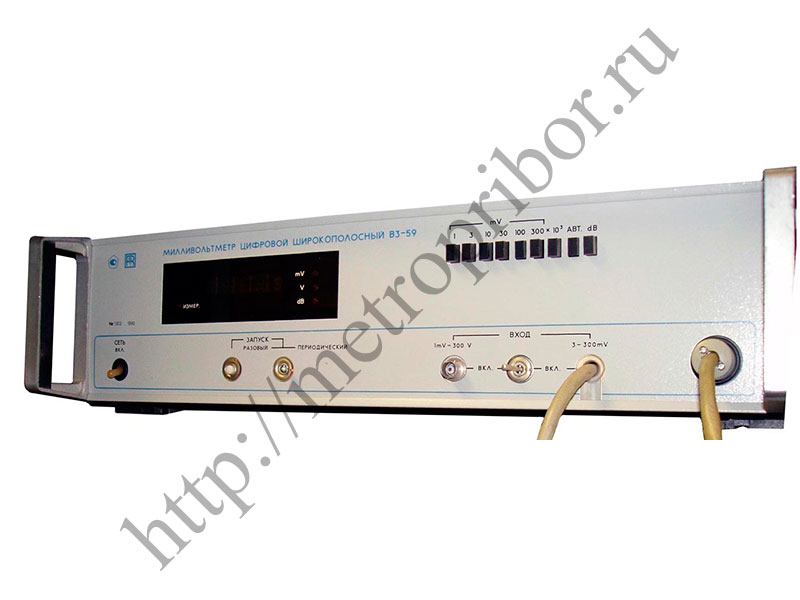

Вольтметр В3-59

В3-59 предназначен для измерения среднеквадратического значения напряжения переменного тока произвольной формы. Прибор применяют при радиотехнических измерениях в лабораторных, цеховых и полевых условиях.

Модель подходит для контроля переменных напряжений в широком диапазоне частот, в том числе при работе с сигналами сложной формы. При использовании делителя верхний предел измеряемого напряжения расширяется до 1000 В.

Диапазон измеряемых напряжений

• Диапазон измеряемых напряжений - 0,265 мВ-300 В.
• Диапазон в децибелах - от -69,32 до +51,76 дБ.
• Диапазон измеряемых напряжений с делителем - до 1000 В.
• Верхнее значение с делителем в децибелах - до 62,22 дБ.

Частотные характеристики

• Диапазон частот - 10 Гц-100 МГц.

Погрешность измерения

Пределы основной погрешности зависят от режима измерения и находятся в диапазоне от ±0,4% до ±2,5%.

• Пределы основной погрешности - ±(0,4-2,5)%.

Входные параметры

• Входное сопротивление с пробником - 20 МОм.
• Входная емкость с пробником - 8 пФ.
• Входная емкость с пробником и делителем - 4 пФ.

Питание и потребляемая мощность

• Питание от сети переменного тока - 220 ±22 В, 50 ±0,5 Гц.
• Питание от сети переменного тока - 220 ±11 В, 400 +28/-12 Гц.
• Потребляемая мощность - 70 В·А.

Габариты и масса

• Габаритные размеры - 488 x 133 x 355 мм.
• Масса - 12 кг.

Особенности прибора

• Измерение среднеквадратического значения напряжения переменного тока.
• Работа с сигналами произвольной формы.
• Диапазон измеряемых напряжений 0,265 мВ-300 В.
• Расширение верхнего предела до 1000 В при использовании делителя.
• Широкий диапазон частот 10 Гц-100 МГц.
• Основная погрешность в пределах ±(0,4-2,5)%.
• Входное сопротивление 20 МОм при работе с пробником.
• Возможность применения в лабораторных, цеховых и полевых условиях.
