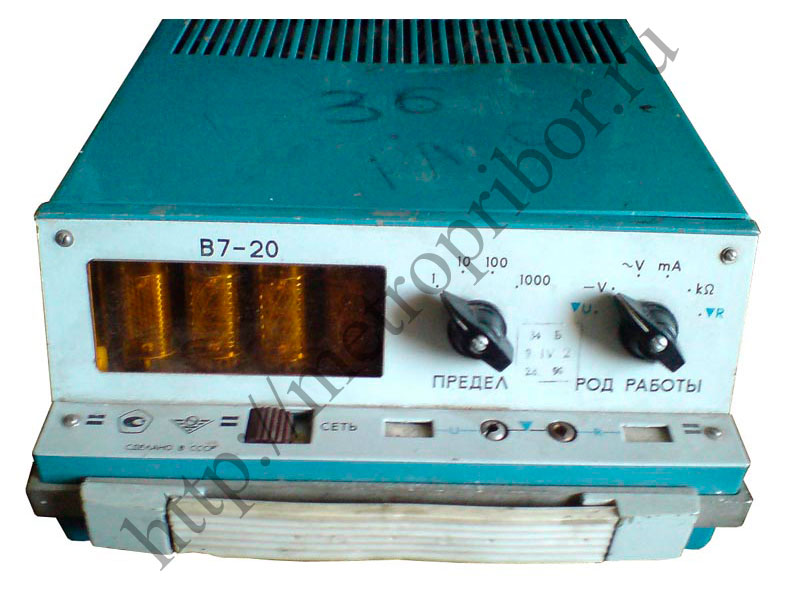

Вольтметр В7-20

<nobr><b>Вольтметр </b><b>В7-20</b></nobr> универсальный цифровой предназначен для измерения напряжений постоянного и переменного токов, силы постоянного тока и сопротивлений при регламентных, ремонтных и регулировочных работах в различных областях электроники, а также для проверки приборов более низкого класса.<br>
<br>
<b>Технические характеристики:</b><br>
<br>
<table border="1" cellpadding="1" cellspacing="1">
<tbody>
<tr>
<td>
 <b>Показатели </b>
</td>
<td>
<b>
 Величины</b>
</td>
</tr>
<tr>
<td>
 Диапазон измерений напряжения постоянного тока
</td>
<td>
 от 1 мВ до 999 В
</td>
</tr>
<tr>
<td>
 Диапазон измерений напряжения переменного тока
</td>
<td>
 от 1 мВ до 999 В
</td>
</tr>
<tr>
<td rowspan="2">
 Диапазон измерений силы постоянного тока
</td>
<td rowspan="2">
 от 1 мкА до 999 мА
</td>
</tr>
<tr>
</tr>
<tr>
<td>
 Диапазон измерений активного сопротивления
</td>
<td>
 от 1 Ом до 999 кОм
</td>
</tr>
<tr>
<td>
 Выделяемая мощность на измеряемом сопротивлении
</td>
<td>
 не более 1 мВ·А
</td>
</tr>
<tr>
<td>
 Входное сопротивление <nobr>В7-20</nobr> при измерении напряжений
</td>
<td>
 - на пределах «1» и «10» - не менее 1 МОм;<br>
 - на пределах «100» и «1000» - не менее 5 МОм
</td>
</tr>
<tr>
<td>
 Входная емкость при измерении напряжения переменного тока
</td>
<td>
 не более 150 пФ
</td>
</tr>
<tr>
<td>
 Время одного измерения
</td>
<td>
 - при измерении напряжения постоянного тока, <br>
 силы постоянного тока и сопротивлений до 100 кОм - не более 1,5 с; <br>
 - при измерении сопротивлений от 100 кОм до 1 МОм - не более 3 с;<br>
 - при измерении напряжения переменного тока - не более 10 с
</td>
</tr>
<tr>
<td>
 Перегрузочная способность вольтметров <nobr>В7-20</nobr> по напряжению
</td>
<td>
 - на пределах «1»; «10»; «100» - не более 10 В; 100 В; 1000 В; 1100 В;<br>
 - на пределе «1000» - не более 1 мин
</td>
</tr>
<tr>
<td>
 Перегрузочная способность по току
</td>
<td>
 - на пределах «1»; «10»; «100» - не более 10 мА; 100 мА; 120 мА; 1100 мА;<br>
 - на пределах «1000» - не более 1 мин
</td>
</tr>
<tr>
<td>
 Сопротивление изоляции цепей питания относительно <br>
клеммы «0» и клеммы «0» относительно клеммы «Заземление» должно быть
</td>
<td>
 - в нормальных условиях - не менее 20 МОм;<br>
 - при повышенной температуре - не менее 5 МОм
</td>
</tr>
<tr>
<td>
 Подавление помех последовательного вида частотой от 50 Гц до 20 кГц
</td>
<td>
 не менее 30 дБ
</td>
</tr>
<tr>
<td>
 Допустимое рабочее напряжение между клеммами «Заземление» и «0»
</td>
<td>
 не более 100 В
</td>
</tr>
<tr>
<td>
 Время установления рабочего режима
</td>
<td>
 не более 5 мин
</td>
</tr>
<tr>
<td>
 Допустимое время непрерывной работы
</td>
<td>
 не более 16 ч
</td>
</tr>
<tr>
<td>
 Срок службы <nobr>В7-20</nobr>
</td>
<td>
 10 лет
</td>
</tr>
<tr>
<td>
 Наработка на отказ
</td>
<td>
 не менее 1500 ч
</td>
</tr>
<tr>
<td>
 Технический ресурс прибора
</td>
<td>
 5000 ч
</td>
</tr>
<tr>
<td colspan="2">
 <b>ОБЩИЕ ДАННЫЕ  </b>
</td>
</tr>
<tr>
<td colspan="1">
 Температура окружающей среды
</td>
<td colspan="1">
 от -10° С до +50° С
</td>
</tr>
<tr>
<td colspan="1">
 Относительная влажность
</td>
<td colspan="1">
 при температуре до +30° С — до 95%
</td>
</tr>
<tr>
<td colspan="1">
 Атмосферное давление
</td>
<td colspan="1">
 100±4 кПа (750±30 мм рт. ст.)
</td>
</tr>
<tr>
<td colspan="1">
 Напряжение сети переменного тока
</td>
<td colspan="1">
 220±22 В; 220±11 В; 115±5,75 В
</td>
</tr>
<tr>
<td colspan="1">
 Частота сети переменного тока
</td>
<td colspan="1">
 50±0,5 Гц; 400±12 Гц
</td>
</tr>
<tr>
<td colspan="1">
 Содержание гармоник <nobr>В7-20</nobr>
</td>
<td colspan="1">
 до 5%
</td>
</tr>
<tr>
<td colspan="1">
 Потребляемая мощность
</td>
<td colspan="1">
 не более 12 В·А
</td>
</tr>
<tr>
<td colspan="1">
 Габаритные размеры
</td>
<td colspan="1">
 - прибора - 105×210×269 мм;<br>
 - прибора в укладочном ящике - 372×264×256 мм;<br>
 - транспортной тары - 364×516×464 мм
</td>
</tr>
<tr>
<td colspan="1">
 Масса
</td>
<td colspan="1">
 не более 3,5 кг
</td>
</tr>
</tbody>
</table>
