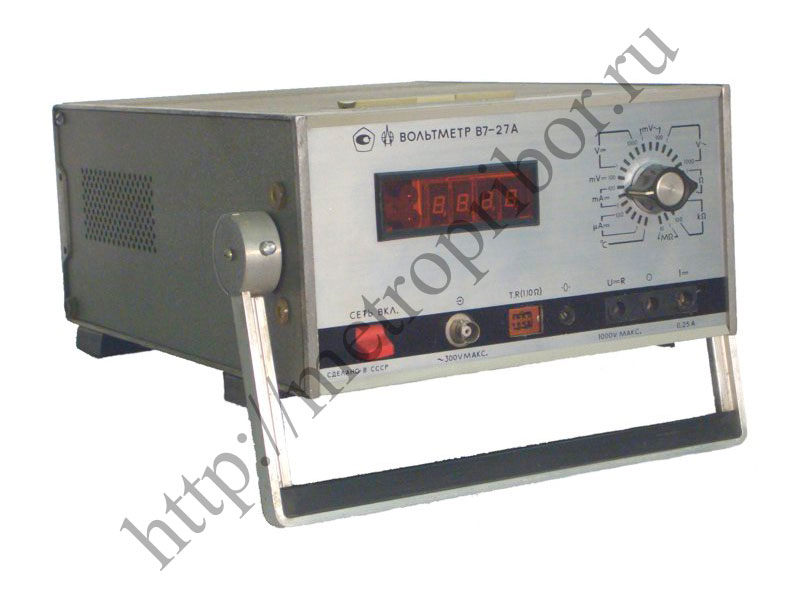

Вольтметр В7-27А

<p>
<b>Вольтметр </b><b>В7-27</b><b>универсальный цифровой </b> предназначен для измерения постоянного и переменного напряжений, сопротивления, постоянного тока, температуры. Модификации вольтметра отличаются диапазоном частот измеряемого переменного напряжения, цифровой индикацией и схемно-конструктивным исполнением усилителя постоянного тока (УПТ) и интегратора.
</p>
<b>Технические характеристики:</b><br>
<br>
<table border="1" cellpadding="1" cellspacing="1">
<tbody>
<tr>
<td>
 <b>Показатели </b>
</td>
<td>
<b>
 Величины</b>
</td>
</tr>
<tr>
<td colspan="2">
<b> Напряжения постоянного тока</b><b> </b>
</td>
</tr>
<tr>
<td>
 Диапазон
</td>
<td>
 100 мкВ - 1000 В
</td>
</tr>
<tr>
<td>
 Поддиапазоны
</td>
<td>
 0.1/1/10/100/1000 В
</td>
</tr>
<tr>
<td colspan="2">
<b> Сипы постоянного тока</b><b> </b>
</td>
</tr>
<tr>
<td>
 Диапазон
</td>
<td>
 1 нА - 200 мА
</td>
</tr>
<tr>
<td>
 Поддиапазоны
</td>
<td>
 1/10/100 мкА / 1/10/100 мА
</td>
</tr>
<tr>
<td colspan="2">
<b> Напряжения переменного тока</b><b> </b>
</td>
</tr>
<tr>
<td>
 Диапазон
</td>
<td>
 30 мВ - 300 В
</td>
</tr>
<tr>
<td>
 Поддиапазоны
</td>
<td>
 1/10/100 мВ / 1/10/ 100/1000 В
</td>
</tr>
<tr>
<td colspan="2">
<b> Сопротивления постоянному току</b><b> </b>
</td>
</tr>
<tr>
<td>
 Диапазон
</td>
<td>
 1 мОм - 20 Мом
</td>
</tr>
<tr>
<td>
 Поддиапазоны
</td>
<td>
 1/10/100 Ом / 1/10/100 кОм / 1/10 МОм
</td>
</tr>
<tr>
<td colspan="2">
<b> Погрешность измерений напряжения постоянного тока</b><b> </b>
</td>
</tr>
<tr>
<td>
 На пределе 100 мВ
</td>
<td>
 ±[0.35 + 0.15(Uk/Ux – 1)]%
</td>
</tr>
<tr>
<td>
 На остальных пределах
</td>
<td>
 ±[0.25 + 0.15(Uk/Ux – 1)]%
</td>
</tr>
<tr>
<td colspan="2">
<b> Погрешность измерений напряжения переменного тока</b><b> </b>
</td>
</tr>
<tr>
<td>
 20 Гц - 100 кГц
</td>
<td>
 [1 + 0.5(Uk/Ux – 1)] - [2+1 (Uk/Ux – 1)]%
</td>
</tr>
<tr>
<td colspan="1">
 100 кГц - 6 МГц
</td>
<td colspan="1">
 [2 + 1(Uk/Ux – 1)] - [5 + 2.5 (Uk/Ux – 1)]%
</td>
</tr>
<tr>
<td colspan="2">
<b> Погрешность измерений сопротивления постоянному току </b>
</td>
</tr>
<tr>
<td colspan="1">
 На пределах 1, 10 Ом; 10 Мом
</td>
<td colspan="1">
 ±[0.4 + 0.2(Rk/Rx – 1)]%
</td>
</tr>
<tr>
<td colspan="1">
 На остальных пределах
</td>
<td colspan="1">
 ±[0.5 + 0.2(Rk/Rx – 1)]%
</td>
</tr>
<tr>
<td colspan="2">
<b> Входное сопротивление и емкость </b>
</td>
</tr>
<tr>
<td colspan="1">
 При измерении напряжения постоянного тока
</td>
<td colspan="1">
 10 Мом
</td>
</tr>
<tr>
<td colspan="1">
 При измерении напряжения переменного тока
</td>
<td colspan="1">
 1 МОм / 45 пФ
</td>
</tr>
<tr>
<td colspan="2">
<b> ОБЩИЕ ДАННЫЕ   </b>
</td>
</tr>
<tr>
<td colspan="1">
 Питание
</td>
<td colspan="1">
 220 В / 50 Гц
</td>
</tr>
<tr>
<td colspan="1">
 Потребляемая мощность
</td>
<td colspan="1">
 35 В·А
</td>
</tr>
<tr>
<td colspan="1">
 Габаритные размеры
</td>
<td colspan="1">
 259х120х322 мм
</td>
</tr>
<tr>
<td colspan="1">
 Масса
</td>
<td colspan="1">
 6 кг
</td>
</tr>
</tbody>
</table>
<br>
