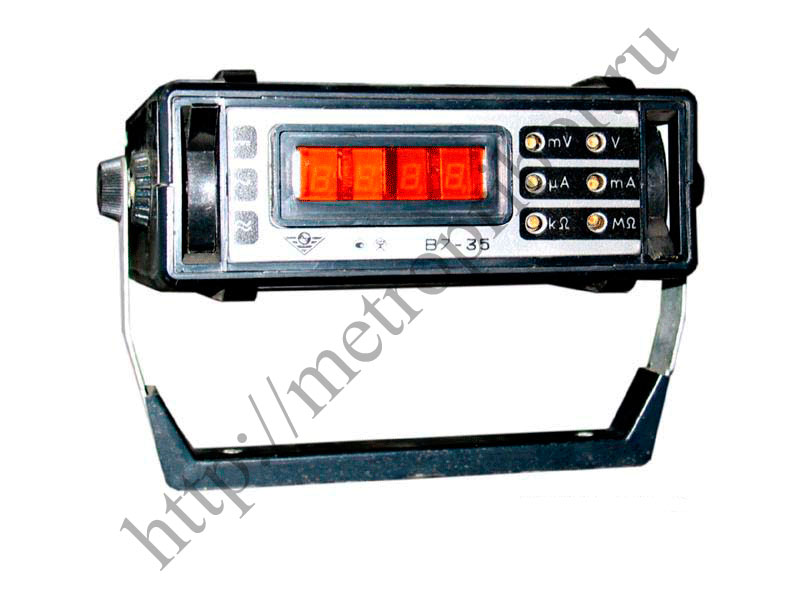

Вольтметр В7-35

<b>Вольтметр В7-35</b> цифровой универсальный позволяет измерять постоянное и переменное напряжение, силу постоянного тока и сопротивление. Он рассчитан на использование в цеховых и лабораторных условиях. Показания отображаются на 3,5-разрядном экране. Прибор можно применять для проверки и дальнейшей наладки различной радио- и электротехнической аппаратуры. Вольтметр отличается невысокой погрешностью, прочностью и надежностью конструкции при эксплуатации в сложных условиях. Обладает хорошей устойчивостью к помехам и вибрациям.<br>
<br>
<b>Технические характеристики:</b><br>
<br>
<table border="1" cellpadding="1" cellspacing="1">
<tbody>
<tr>
<td colspan="4">
 <b>Показатели </b>
</td>
<td>
<b>
 Величины</b>
</td>
</tr>
<tr>
<td colspan="5">
<b> Диапазоны измеряемых величин</b><b> </b>
</td>
</tr>
<tr>
<td colspan="4">
 Напряжение постоянного тока
</td>
<td>
 10^-4В / 1000 В
</td>
</tr>
<tr>
<td rowspan="2" colspan="4">
 Сила постоянного тока<br>
 с внешним шунтом 10А<br>

</td>
<td>
 10^-7А / 1 А
</td>
</tr>
<tr>
<td>
 1 А / 10 А
</td>
</tr>
<tr>
<td rowspan="5" colspan="2">
 Напряжение переменного тока:
</td>
<td rowspan="1" colspan="2">
 в диапазоне частот от 20Гц до 20кГц
</td>
<td>
 10^-4В / 300 В
</td>
</tr>
<tr>
<td>
 в диапазоне частот от 20Гц до 1кГц, без внешнего делителя 1:1000
</td>
<td rowspan="1" colspan="2">
 10^-4В / 600 В
</td>
</tr>
<tr>
<td>
 в диапазоне частот от 20Гц до 20кГц с внешним делителем 1:1000
</td>
<td colspan="2">
 300 В / 1000 В
</td>
</tr>
<tr>
<td>
 в диапазоне частот от 20кГц до 100МГц с высокочастотным преобразователем
</td>
<td colspan="2">
 0,1 В / 1,2 В
</td>
</tr>
<tr>
<td>
 в диапазоне частот от 20кГц до 30МГц с высокочастотным преобразователем
</td>
<td colspan="2">
 0,1 В / 12 В
</td>
</tr>
<tr>
<td rowspan="3" colspan="2">
 Сила переменного тока:
</td>
<td rowspan="1" colspan="2">
 в диапазоне частот от 20Гц до 20кГц
</td>
<td rowspan="1">
 10^-4мА / 12 мА
</td>
</tr>
<tr>
<td>
 в диапазоне частот от 20Гц до 1кГц
</td>
<td colspan="2">
 10^-4мА / 1 мА
</td>
</tr>
<tr>
<td>
 с внешним шунтом 10А
</td>
<td colspan="2">
 1 А / 10 А
</td>
</tr>
<tr>
<td colspan="4">
 Сопротивление постоянного тока
</td>
<td>
 1 Ом / 10^-7 Ом
</td>
</tr>
<tr>
<td rowspan="5" colspan="2">
 Относительная основная погрешность измерения напряжения   постоянного тока:
</td>
<td rowspan="1" colspan="2">
 на пределе 100мВ
</td>
<td rowspan="1">
 ±[0,2+0,1(|Х_к/Х|-1)]%
</td>
</tr>
<tr>
<td>
 на пределе 1В
</td>
<td colspan="2">
 ±[0,2+0,1(|Х_к/Х|-1)]%
</td>
</tr>
<tr>
<td>
 на пределе 10В
</td>
<td colspan="2">
 ±[0,2+0,1(|Хк/Х|-1)]%
</td>
</tr>
<tr>
<td>
 на пределе 100В
</td>
<td colspan="2">
 ±[0,2+0,1(|Х_к/Х|-1)]%
</td>
</tr>
<tr>
<td>
 на пределе 1000В
</td>
<td colspan="2">
 ±[0,2+0,1(|Хк/Х|-1)]%
</td>
</tr>
<tr>
<td rowspan="6" colspan="2">
 Относительная основная погрешность измерения силы постоянного тока, в пределах:
</td>
<td rowspan="1" colspan="2">
 на пределе 100мкА
</td>
<td rowspan="1">
 ±[0,4+0,1(|Х_к/Х|-1)]%
</td>
</tr>
<tr>
<td>
 на пределе 1мА
</td>
<td colspan="2">
 ±[0,4+0,1(|Х_к/Х|-1)]%
</td>
</tr>
<tr>
<td>
 на пределе 10мА
</td>
<td colspan="2">
 ±[0,4+0,1(|Х_к/Х|-1)]%
</td>
</tr>
<tr>
<td>
 на пределе 100мА
</td>
<td colspan="2">
 ±[0,4+0,1(|Х_к/Х|-1)]%
</td>
</tr>
<tr>
<td>
 на пределе 1000мА
</td>
<td colspan="2">
 ±[0,4+0,1(|Х_к/Х|-1)]%
</td>
</tr>
<tr>
<td>
 на пределе 10А (с шунтом 10А)
</td>
<td colspan="2">
 ±[0,4+0,1(|Х_к/Х|-1)]%
</td>
</tr>
<tr>
<td rowspan="7" colspan="1">
Относительная основная погрешность измерения напряжения переменного тока, в пределах:
</td>
<td rowspan="5">
 в диапазоне частот от 20Гц до 20кГц:
</td>
<td rowspan="1" colspan="2">
 на пределе 100мВ
</td>
<td rowspan="1">
 ±[0,4+0,2(|Х_к/Х|-1)]%
</td>
</tr>
<tr>
<td>
 на пределе 1В
</td>
<td colspan="2">
 ±[0,4+0,2(|Х_к/Х|-1)]%
</td>
</tr>
<tr>
<td>
 на пределе 10В
</td>
<td colspan="2">
 ±[0,6+0,3(|Х_к/Х|-1)]%
</td>
</tr>
<tr>
<td>
 на пределе 100В
</td>
<td colspan="2">
 ±[0,6+0,3(|Х_к/Х|-1)]%
</td>
</tr>
<tr>
<td>
 на пределе 1000В (до 300В)
</td>
<td colspan="2">
 ±[0,6+0,3(|Х_к/Х|-1)]%
</td>
</tr>
<tr>
<td colspan="2">
 в диапазоне частот от 20Гц до 1кГц на пределе 1000В (от   300В до 600В)
</td>
<td colspan="2">
 ±[1+0,5(|Х_к/Х|-1)]%
</td>
</tr>
<tr>
<td colspan="2">
 в диапазоне частот от 20Гц до 20кГц на пределе 1000В   (свыше 300В, с внешним делителем 1:1000)
</td>
<td colspan="2">
 ±[1+0,5(|Х_к/Х|-1)]%
</td>
</tr>
<tr>
<td rowspan="6" colspan="2">
Относительная основная погрешность измерения силы переменного тока, в пределах:
</td>
<td rowspan="3">
 в диапазоне частот от 20Гц до 20кГц:
</td>
<td rowspan="1">
 на пределе 100мкА
</td>
<td rowspan="1">
 ±[0,6+0,3(|Х_к/Х|-1)]%<br>
</td>
</tr>
<tr>
<td>
 на пределе 1мА
</td>
<td>
 ±[0,6+0,3(|Х_к/Х|-1)]%
</td>
</tr>
<tr>
<td>
 на пределе 10мА
</td>
<td>
 ±[0,6+0,3(|Х_к/Х|-1)]%
</td>
</tr>
<tr>
<td rowspan="3" colspan="1">
 в диапазоне частот от 20Гц до 1кГц:
</td>
<td rowspan="1">
 на пределе 100мА
</td>
<td rowspan="1">
 ±[0,8+0,4(|Х_к/Х|-1)]%
</td>
</tr>
<tr>
<td>
 на пределе 1000мА
</td>
<td>
 ±[0,8+0,4(|Х_к/Х|-1)]%
</td>
</tr>
<tr>
<td>
 на пределе 10А (с шунтом 10А)
</td>
<td>
 ±[0,8+0,4(|Х_к/Х|-1)]%
</td>
</tr>
<tr>
<td rowspan="5" colspan="2">
 Относительная основная погрешность измерения <br>
сопротивления постоянному току, в пределах:
</td>
<td rowspan="1" colspan="2">
   на пределе 1 кОм
</td>
<td rowspan="1">
 ±[0,4+0,1(|Х_к/Х|-1)]%
</td>
</tr>
<tr>
<td colspan="2">
   на пределе 10 кОм
</td>
<td>
 ±[0,4+0,1(|Х_к/Х|-1)]%
</td>
</tr>
<tr>
<td colspan="2">
   на пределе 100 кОм
</td>
<td>
 ±[0,4+0,1(|Х_к/Х|-1)]%
</td>
</tr>
<tr>
<td colspan="2">
   на пределе 1 МОм
</td>
<td>
 ±[0,4+0,1(|Х_к/Х|-1)]%
</td>
</tr>
<tr>
<td colspan="2">
   на пределе 10 МОм
</td>
<td>
 ±[0,7+0,1(|Х_к/Х|-1)]%
</td>
</tr>
<tr>
<td rowspan="2" colspan="2">
Относительная основная погрешность измерения напряжения переменного тока высокой частоты с преобразователем высокочастотным, в пределах:
</td>
<td rowspan="1" colspan="2">
   в диапазоне частот от 20кГц до 100МГц
</td>
<td rowspan="1">
 ±[3+2(|Хк/Х|-1)]%
</td>
</tr>
<tr>
<td colspan="2">
   в диапазоне частот от 20кГц до 30МГц
</td>
<td>
 ±[3+2,5(|Хк/Х|-1)]%
</td>
</tr>
<tr>
<td colspan="4">
 Наработка на отказ
</td>
<td>
 не менее 12000 ч<br>
</td>
</tr>
<tr>
<td colspan="4">
 Средний ресурс
</td>
<td>
 10000 ч
</td>
</tr>
<tr>
<td colspan="5">
<b> ОБЩИЕ ДАННЫЕ   </b>
</td>
</tr>
<tr>
<td colspan="4">
 Габаритные размеры
</td>
<td colspan="1">
 227х200х70 мм
</td>
</tr>
<tr>
<td colspan="4">
 Масса
</td>
<td colspan="1">
 2,2 кг
</td>
</tr>
</tbody>
</table>
