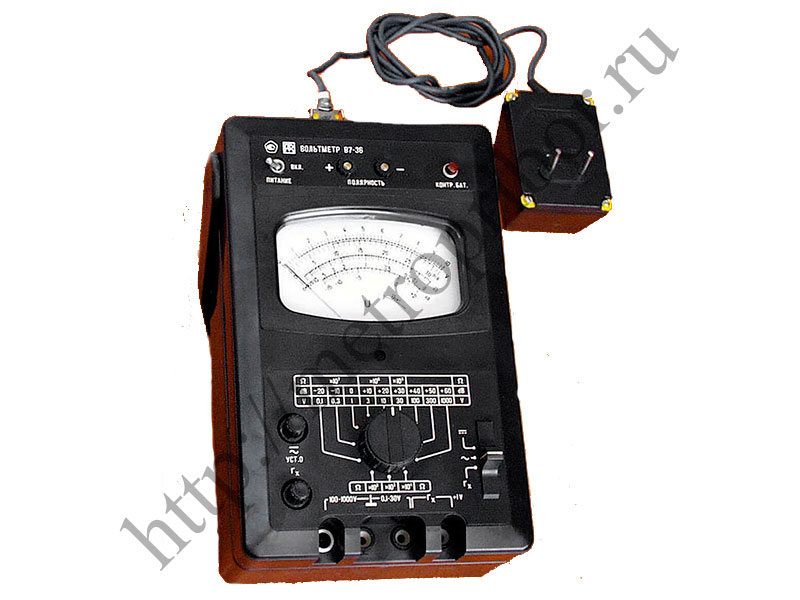

Вольтметр В7-36

Вольтметр В7-36 предназначен для измерения напряжения постоянного тока, силы постоянного и переменного тока, среднеквадратического значения переменного напряжения синусоидальной формы, а также электрического сопротивления. Прибор применяют при профилактике, ремонте, настройке и наладке аппаратуры средств связи, измерительной техники и другой радиоэлектронной аппаратуры.

В7-36 относится к универсальным измерительным приборам и позволяет выполнять основные электрические измерения как в лабораторных, так и в эксплуатационных условиях. Благодаря нескольким режимам работы прибор можно использовать для проверки цепей питания, измерения токов нагрузки, контроля сопротивлений и оценки уровней переменного напряжения в низкочастотных и высокочастотных цепях.

Вольтметр имеет универсальное питание - от автономного источника или от сети через блок питания. Автоматическая индикация полярности постоянного напряжения упрощает работу с цепями постоянного тока и снижает вероятность ошибки при подключении. При использовании дополнительных принадлежностей диапазон измерений расширяется: с делителем ДН-525 можно измерять постоянное напряжение до 20 кВ, а с пробником и делителем ДН-524 - работать с переменным напряжением в высокочастотной области.

В7-36 заменяет приборы В7-13 и В7-15. По сравнению с ними он имеет меньшую массу, более компактные габариты, меньшую потребляемую мощность, повышенную чувствительность, точность и надежность.

Измерительные функции

• Измерение напряжения постоянного тока.
• Измерение среднеквадратического значения напряжения переменного тока синусоидальной формы.
• Измерение силы постоянного тока.
• Измерение силы переменного тока.
• Измерение электрического сопротивления.
• Автоматическая индикация полярности постоянного напряжения.

Измерение напряжения постоянного тока

• Диапазон измерения напряжения постоянного тока - 10 мВ-1000 В.
• Пределы измерения постоянного напряжения - 0,1 В, 0,3 В, 1 В, 3 В, 10 В, 100 В, 300 В и 1000 В.
• Диапазон измерения постоянного напряжения с делителем ДН-525 - до 20 кВ.
• Основная погрешность измерения постоянного напряжения - ±2,5%.
• Основная погрешность измерения постоянного напряжения с делителем ДН-525 - ±4%.

Измерение напряжения переменного тока

• Диапазон измерения напряжения переменного тока - 30 мВ-1000 В.
• Пределы измерения переменного напряжения - 0,1 В, 0,3 В, 1 В, 3 В, 10 В, 30 В, 100 В, 300 В и 1000 В.
• Диапазон частот при измерении переменного напряжения - 20 Гц-20 кГц.
• Диапазон измерения с пробником - 0,5-10 В.
• Пределы измерения с пробником - 3 В и 10 В.
• Диапазон частот при работе с пробником - 20 кГц-1000 МГц.
• Диапазон измерения с делителем ДН-524 - 10-1000 В.
• Диапазон частот при работе с делителем ДН-524 - 20 кГц-150 МГц.
• Основная погрешность измерения переменного напряжения - ±2,5%.
• Основная погрешность измерения переменного напряжения с пробником - ±4%.
• Основная погрешность измерения переменного напряжения с делителем ДН-524 - ±6%.

Измерение постоянного тока

• Диапазон измерения постоянного тока - 1 мкА-10 А.
• Пределы измерения постоянного тока - 10 мкА, 100 мкА, 1 мА, 10 мА, 100 мА, 1 А и 10 А.
• Основная погрешность измерения постоянного тока - ±2,5%.

Измерение переменного тока

• Диапазон измерения переменного тока - 10 мА-10 А.
• Пределы измерения переменного тока - 100 мА, 1 А и 10 А.
• Диапазон частот при измерении переменного тока - 20 Гц-1 кГц.
• Основная погрешность измерения переменного тока - ±4%.

Измерение электрического сопротивления

• Диапазон измерения электрического сопротивления - 10 Ом-100 МОм.
• Поддиапазоны со средней числовой отметкой шкалы - x10^2, x10^3, x10^4, x10^5, x10^6 и x10^7 Ом.
• Основная погрешность измерения электрического сопротивления - ±2,5%.

Входные параметры

• Входное сопротивление при измерении напряжения постоянного тока - 11 ±1 МОм.
• Входная емкость по НЧ-входу - 50 ±10 пФ.
• Входная емкость с пробником - 2 +0,5 пФ.

Условия эксплуатации и хранения

• Рабочая температура - от 0 до +50 °C.
• Рабочая влажность - до 80%.
• Температура хранения - от -10 до +50 °C при относительной влажности 0-80%.
• Условия хранения - от -20 до +60 °C при влажности 0-80%.

Питание и потребляемая мощность

• Питание автономное - от двух элементов «373».
• Питание от сети - через блок питания от сети 220 В, 50 Гц.
• Потребляемая мощность - 4,5 В·А.
• Потребляемый ток от двух элементов «373» - 50 мА.

Габариты и масса

• Габаритные размеры - 162 x 293 x 117 мм.
• Масса - 2,2 кг.

Замена

• Заменяет вольтметр В7-13.
• Заменяет вольтметр В7-15.

Особенности прибора

• Универсальный прибор для измерения напряжения, тока и сопротивления.
• Измерение постоянного напряжения в диапазоне 10 мВ-1000 В.
• Измерение постоянного напряжения до 20 кВ с делителем ДН-525.
• Измерение переменного напряжения в диапазоне 30 мВ-1000 В.
• Работа с переменным напряжением до 1000 МГц при использовании пробника.
• Измерение постоянного тока от 1 мкА до 10 А.
• Измерение переменного тока от 10 мА до 10 А.
• Измерение сопротивления от 10 Ом до 100 МОм.
• Автоматическая индикация полярности постоянного напряжения.
• Автономное питание от двух элементов «373» или питание от сети через блок питания.
• Малая потребляемая мощность - 4,5 В·А.
• Компактные габариты и масса 2,2 кг.
