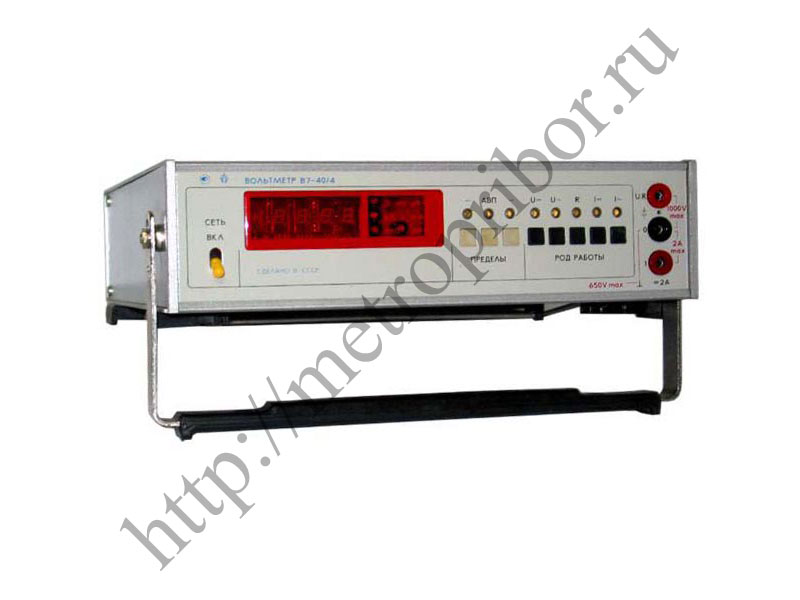

Вольтметр В7-40/4

<p>
<b>Вольтметр универсальный цифровой В7-40/4</b> предназначен для измерения напряжений постоянного и переменного тока, силы постоянного и переменного тока, сопротивления постоянному току, а также для связи с. внешними устройствами. В7-40, В7-40/2, В7-40/4 применяются для связи с ЦПУ и ДУ, В7-40/1, В7-40/3, В7-40/5 - для связи с КОП. В7-40, В7-40/1, В7-40/4, В7-40/5 могут эксплуатироваться в жестких условиях, В7-40/2, В7-40/3 - в нормальных условиях.
</p>
<p>
Применяется для обеспечения измерений при настройке, проверке и эксплуатации различной радиоэлектронной аппаратуры и допускают использование их как автономно, так и и составе информационных систем.
</p>
<b>Технические характеристики:</b><br>
<br>
<table border="1" cellpadding="1" cellspacing="1">
<tbody>
<tr>
<td colspan="2">
 <b>Показатели </b>
</td>
<td>
<b>
 Величины</b>
</td>
</tr>
<tr>
<td rowspan="6">
 Диапазон измерения
</td>
<td rowspan="1">
 напряжения постоянного тока
</td>
<td rowspan="1">
 0,01 мВ - 1000 В (0,2-2-20-200-2000 В)
</td>
</tr>
<tr>
<td>
 напряжения постоянного тока с высоковольтным делителем напряжения (ДНВ)
</td>
<td>
 1-40 кВ
</td>
</tr>
<tr>
<td>
 среднеквадратического значения переменного напряжения произвольной формы
</td>
<td>
 2 мВ - 500 В (0,2-2-20-200- 2000 В)
</td>
</tr>
<tr>
<td>
 коэффициент амплитуды измеряемого напряжения
</td>
<td>
 не более 3 с делителем переменного напряжения (ДПН): от 500 до 1000 В
</td>
</tr>
<tr>
<td>
 среднеквадратического значения напряжения синусоидальной формы совместно с ВЧ-пробником
</td>
<td>
 0,1 -15 В (до 1000 МГц)(0,2-2-20 В) в режиме измерения постоянного напряжения
</td>
</tr>
<tr>
<td>
 силы постоянного тока
</td>
<td>
 0,01 мкА - 2000 мА (с шунтом - до 10 А) (0,2-2-20-200-2000 мА
</td>
</tr>
<tr>
<td rowspan="6" colspan="1">
 Погрешность измерения
</td>
<td rowspan="1">
 напряжения постоянного тока
</td>
<td rowspan="1">
±[0,05+0,02(U_k/U_x - 1)] (0,2; 2 В), ±[0,1+0,02(U_k/U_x - 1)] (20; 200; 2000 В)
</td>
</tr>
<tr>
<td rowspan="2">
 переменного напряжения произвольной формы
</td>
<td>
 минимальная ±[0,6+0,1(Uk/Ux - 1)] (40 Гц-10 Гц)
</td>
</tr>
<tr>
<td>
 максимальная ±[10+0,4(Uk/Ux - 1)] (50-100 кГц; 0,2; 2, 20, 200 В);
</td>
</tr>
<tr>
<td>
 силы постоянного тока
</td>
<td>
 ±[0,2+0,02(Ik/Ix - 1)]
</td>
</tr>
<tr>
<td>
 среднеквадратического значения силы переменного тока произвольной формы
</td>
<td>
 [1+0,02(Ik/Ix - 1)] (40-10 кГц), [2+0,1(Ik/Ix - 1)] (10-20 кГц; 0,2; 2, 20, 200 В)
</td>
</tr>
<tr>
<td>
 сопротивления постоянному току
</td>
<td>
 ± [0,15+0,05(Rk/Rx - 1)] , ± [0,5+0,1(Rk/Rx - 1)] (20 МОм)
</td>
</tr>
<tr>
<td rowspan="2" colspan="2">
 Входное сопротивление при измерении, МОм
</td>
<td>
 напряжения переменного тока 1±0,1
</td>
</tr>
<tr>
<td>
 напряжения постоянного тока 10±0,1
</td>
</tr>
<tr>
<td colspan="2">
 Активная составляющая входного сопротивления (при измерении напряжения переменного тока) 1 МОм<br>
</td>
<td>
 ± 5%
</td>
</tr>
<tr>
<td colspan="3">
<b> ОБЩИЕ ДАННЫЕ   </b>
</td>
</tr>
<tr>
<td colspan="2">
 Входная ёмкость
</td>
<td colspan="1">
 50 пФ
</td>
</tr>
<tr>
<td colspan="2">
 Питание
</td>
<td colspan="1">
 220±22В, 50±0,5 Гц или 220±11 В, 400+28 -12 Гц
</td>
</tr>
<tr>
<td colspan="2">
 Габаритные размеры
</td>
<td colspan="1">
 304х80х320 мм
</td>
</tr>
<tr>
<td colspan="2">
 Масса
</td>
<td colspan="1">
 5,5 кг
</td>
</tr>
</tbody>
</table>
