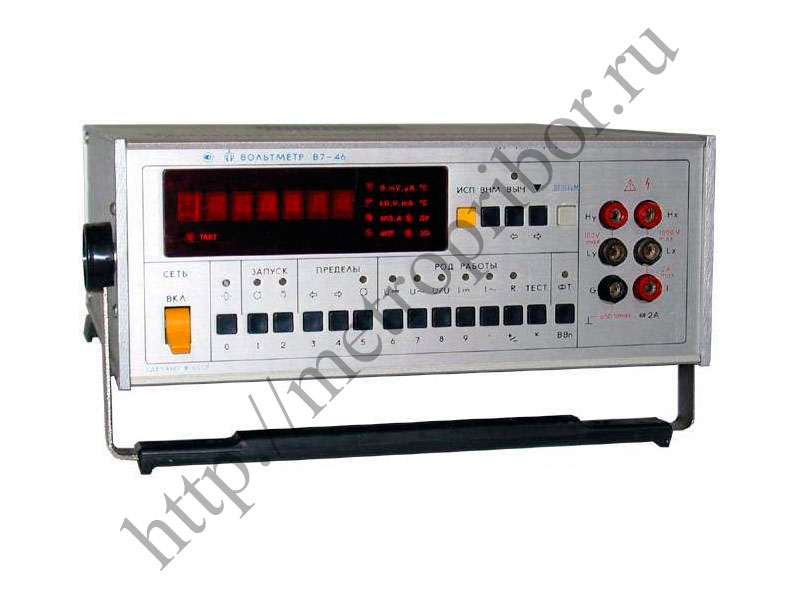

Вольтметр В7-46

<p>
<b>Вольтметр</b><b> В7-46</b> предназначен для измерения постоянного и переменного напряжений произвольной формы, постоянного и переменного тока и сопротивлений.
</p>
<p>
Применяется автономно и в составе АИС при настройке, проверке и эксплуатации различной аппаратуры.
</p>
<br>
<b>Технические характеристики:</b><br>
<br>
<table border="1" cellpadding="1" cellspacing="1">
<tbody>
<tr>
<td colspan="3">
 <b>Показатели </b>
</td>
<td>
<b>
 Величины</b>
</td>
</tr>
<tr>
<td rowspan="5" colspan="2">
 Диапазон измерения
</td>
<td rowspan="1">
 постоянного напряжения
</td>
<td rowspan="1">
 100 нВ-1000 В (20, 200 мВ, 2, 20, 200, 1000 В)
</td>
</tr>
<tr>
<td>
 переменного напряжения
</td>
<td>
 до 700 В (200 мВ, 2, 20, 200, 700 В в диапазоне 20 Гц - 1 МГц, коэффициент амплитуды 4)
</td>
</tr>
<tr>
<td>
 постоянного тока
</td>
<td>
 100 нА - 2 А, до 10 А (с внешним шунтом)
</td>
</tr>
<tr>
<td>
 переменного тока
</td>
<td>
 I нА - 2 А, до 10 А (с внешним шунтом)
</td>
</tr>
<tr>
<td>
 сопротивления
</td>
<td>
 до 200 МОм (20, 200 Ом, 2, 20, 200, 2000 кОм, 20, 200 МОм)
</td>
</tr>
<tr>
<td rowspan="4" colspan="2">
 Пределы основной погрешности измерения, %
</td>
<td rowspan="1">
 постоянного напряжения
</td>
<td rowspan="1">
 ±(0,01 - 0,03)
</td>
</tr>
<tr>
<td>
 переменного напряжения
</td>
<td>
 ±(0,15 - 5)
</td>
</tr>
<tr>
<td rowspan="2">
 постоянного тока
</td>
<td rowspan="2">
 ±(0,1-0,15) до ±0,4<br>
</td>
</tr>
<tr>
</tr>
<tr>
<td rowspan="2" colspan="2">
 С шунтом:
</td>
<td rowspan="1">
 переменного тока
</td>
<td rowspan="1">
 ±(0,6-2)
</td>
</tr>
<tr>
<td>
 сопротивления
</td>
<td>
     ±(0,015-0,3)
</td>
</tr>
<tr>
<td colspan="4">
<b> ОБЩИЕ ДАННЫЕ   </b>
</td>
</tr>
<tr>
<td colspan="3">
 Температура эксплуатации
</td>
<td colspan="1">
 -10 - +50 °C
</td>
</tr>
<tr>
<td colspan="3">
 Потребляемая мощность
</td>
<td colspan="1">
 25 В · А
</td>
</tr>
<tr>
<td colspan="3">
 Габаритные размеры
</td>
<td colspan="1">
 330х133х308 мм
</td>
</tr>
<tr>
<td colspan="3">
 Масса
</td>
<td colspan="1">
 7,5 кг
</td>
</tr>
</tbody>
</table>
