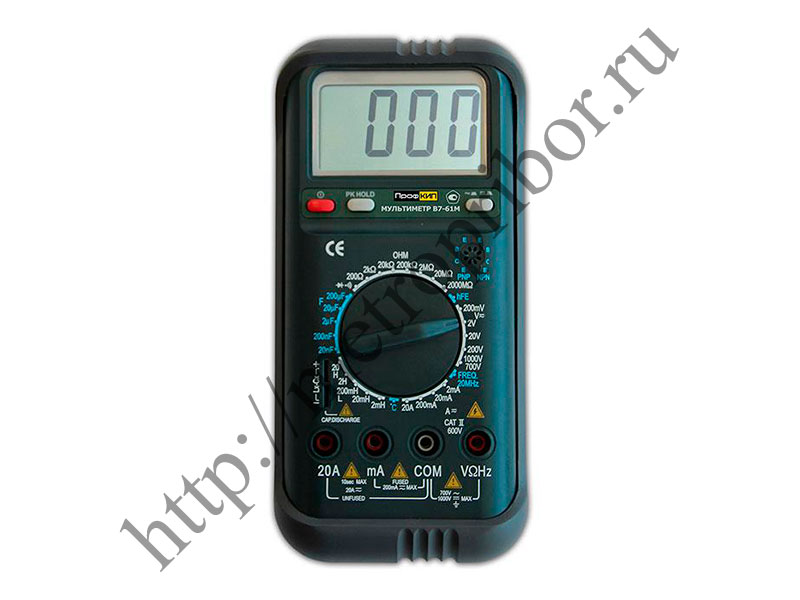

Вольтметр В7-61м

Вольтметр-мультиметр, 3,5 разряда, 0,1мВ-1000В, 10 мкА-10А, 0,1 Ом-2000 МОм, 1 Гц-15 МГц, 1пФ- 200мкФ,1 мкГн-20Гн.Предназначен для измерения электрических величин: напряжения и силы постоянного и переменного токов, а также сопротивления постоянному току и тестирования p-n переходов. Применяется при настройке и ремонте электрорадиотехнических устройств в лабораторных и полевых условиях. Малые габариты, автономное питание, широкий диапазон частот измеряемых напряжений и полная защита от перегрузок. Рабочие условия эксплуатации: температура окружающего воздуха от –10 до +55°С; относительная влажность до 100% при температуре до 35°С; напряжение питания 7-10В от автономного источника (батарея типа "Лист", "Крона-ВЦ"); прибор устойчив к воздействию пониженного атмосферного давления до 170 мм рт.ст.; прибор сохраняет работоспособность после падения в футляре с высоты 1м на ровную поверхность; прибор сохраняет работоспособность после погружения в воду на глубину 1м.   Параметр Значения ПОСТОЯННОЕ НАПРЯЖЕНИЕ Пределы измерений 200 мВ; 2; 20; 200; 1000 В Погрешность ± (0,5 % + 1 ед. счета) Максимальное разрешение 0,1 мВ Входное сопротивление 10 МОм Защита входа =1000 В; ~750 В ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ Пределы измерений 200 мВ; 2; 20; 200; 750 В Погрешность ± (1,0 % + 4 ед. счета) Максимальное разрешение 0,1 мВ Полоса частот 50 … 500 Гц Входной импеданс 10 МОм/100 пФ Защита входа =1000 В; ~750 В ПОСТОЯННЫЙ ТОК Пределы измерений 20; 200 мА; 10 А Погрешность ± (1,0 % + 1 ед. счета) Максимальное разрешение 10 мкА Защита входа Предохранитель 10 А/600 В (вход «А»); 0,5 А/250 В (вход «мА») ПЕРЕМЕННЫЙ ТОК Пределы измерений 20; 200 мА; 10 А Погрешность ± (1,5 % + 4 ед. счета) Максимальное разрешение 10 мкА Полоса частот 50 ... 500 Гц Защита входа Предохранитель 10 А/600 В (вход «А»); 0,5 А/250 В (вход «мА») СОПРОТИВЛЕНИЕ Пределы измерений 200 Ом; 2; 20; 200; 2000 кОм; 20; 2000 МОм Погрешность ± (0,8 % + 2 ед. счета) Максимальное разрешение 0,1 Ом Защита входа 500 В ПРОЗВОН ЦЕПИ Порог срабатывания 40 Ом Индикация непрерывный звуковой сигнал частотой 2 кГц Защита входа 500 В ИСПЫТАНИЕ P-N Максимальный ток теста 1 мА Напряжение теста 3,3 В Защита входа 500 В ЧАСТОТА Пределы измерений 2; 20; 200; 2000 кГц; 15 МГц Погрешность ± (0,1 % + 1 ед. счета) Максимальное разрешение 1 Гц Чувствительность 1 В Защита входа 500 В КОЭФФИЦИЕНТ ЗАПОЛНЕНИЯ ИМПУЛЬСОВ Диапазон измерений 10 … 90 % Погрешность ± (1,0 % + 10 ед. счета) ЕМКОСТЬ Пределы измерений 2; 20; 200 нФ; 2; 200 мкФ Погрешность ± (5,0 % + 10 ед. счета) Максимальное разрешение 1 пФ Частота тест-сигнала 27; 270 Гц; 1 кГц ИНДУКТИВНОСТЬ Пределы измерений 2; 20; 200 мГн; 2; 20 Гн 4,3; 43; 430 мГн; 4,3; 43 Гн Погрешность ± (5,0 % + 10 ед. счета) Максимальное разрешение 1 мкГн Частота тест-сигнала 27; 270 Гц; 1 кГц КОЭФФИЦИЕНТ Н21 Диапазон измерений 0…1000 Ток базы 10 мкА Напряжение К-Э 3 В ОБЩИЕ ДАННЫЕ Измерение ср. кв. зн. синусоидальный сигнал Максимальное индицируемое число 2000 Скорость измерения 2,5 изм./с Источник питания 9 В (тип «Крона») Срок службы батареи 150 ч Условия эксплуатации Температура: 0 °С … 40 °С; относительная влажность: не более 70% Габаритные размеры 90 х 200 х 40 мм Масса 400 г.
