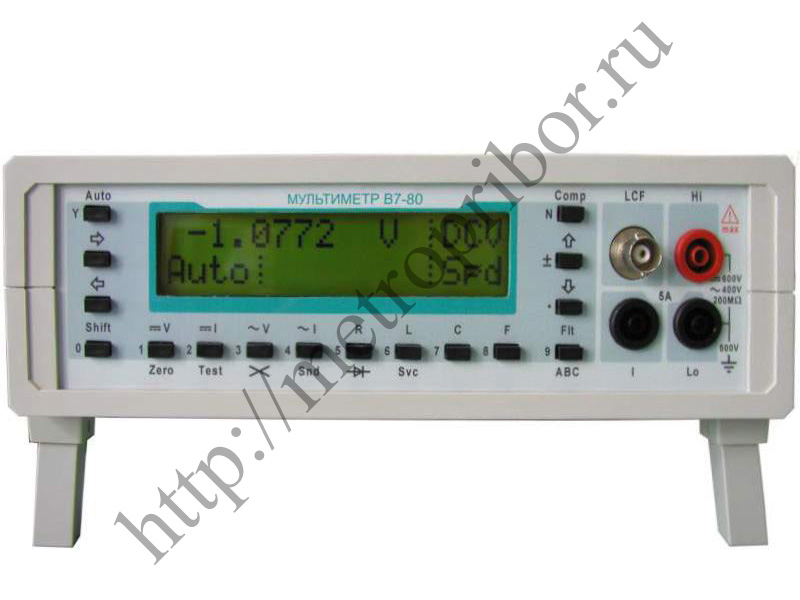

Вольтметр В7-80

<p>
<b>Мультиметр В7-80</b> предназначен для измерения основных электрических величин: постоянного и переменного напряжений, силы постоянного и переменного токов, сопротивления постоянному току, частоты, ёмкости и индуктивности.
</p>
<p>
Прибор В7-80 рассчитан как на автономное использование, так и на работу в составе автоматизированных систем с интерфейсом СТЫК С2 (RS-232С).
</p>
<p>
Прибор В7-80 имеет набор измерительных режимов и сервисных функций:
</p>
<ul>
<li>измерение абсолютного и относительного отклонения;</li>
<li>отображение значения измеряемого параметра с указанием полярности и единицы измерения, состояния прибора (значения включённых режимов);</li>
<li>самодиагностика, включение тестовых программ;</li>
<li>автоматический выбор пределов измерения;</li>
<li>цифровая фильтрация показаний с высокой разрешающей способностью;</li>
<li>подсветку индикатора для считывания показаний с расстояния не менее 1 м от глаз оператора при недостаточном внешнем освещении.</li>
</ul>
<br>
<b>Технические характеристики:</b><br>
<br>
<table border="1" cellpadding="1" cellspacing="1">
<tbody>
<tr>
<td>
 Показатели
</td>
<td>
 Величины
</td>
</tr>
<tr>
<td colspan="2">
 <b>Измерение напряжения постоянного тока</b><b>    </b>
</td>
</tr>
<tr>
<td>
 Диапазон измерения
</td>
<td>
 от 0 до 600 В
</td>
</tr>
<tr>
<td>
 Предел допускаемой погрешности измерений в диапазоне
</td>
<td>
 - от 0 до 0,2 В - ±(0,05% Ux + 20 мкВ);<br>
- от 0,2 В до 2 В - ±(0,05% Ux + 0,2 мВ);<br>
- от 2 В до 20 В - ±(0,05% Ux + 2 мВ);<br>
- от 20 В до 200 В - ±(0,05% Ux + 20 мВ);<br>
- от 200 В до 600 В - ±(0,1% Ux + 200 мВ),<br>
где Ux - измеренное значение напряжения
</td>
</tr>
<tr>
<td rowspan="2">
 Входное сопротивление в диапазоне
</td>
<td rowspan="2">
 от 0 до 2 В - более 10 000 МОм / от 2 В до 600 В - 10,1 МОм ±1%
</td>
</tr>
<tr>
</tr>
<tr>
<td colspan="1">
 Температурный коэффициент в диапазоне
</td>
<td rowspan="1">
 от 0 до 0,2 В - 30 млн-1/° С / от 0,2 В до 2 В - 20 млн-1/° С / от 2 В до 200 В - 40 млн-1/° С / от 200 В до 600 В - 50 млн-1/° С
</td>
</tr>
<tr>
<td colspan="2">
 <b>Измерение среднеквадратического значения напряжения переменного тока В7-80</b><b>    </b>
</td>
</tr>
<tr>
<td>
 Диапазон измерения
</td>
<td>
 от 1 мВ до 400 В
</td>
</tr>
<tr>
<td>
 Предел допускаемой основной погрешности в диапазоне от 0,001 В до 0,2 В частотой
</td>
<td>
 от 10 Гц до 20 Гц - ±(1,5% Ux + 0,1 мВ) / от 20 Гц до 40 Гц - ±(0,5% Ux + 0,1 мВ) / от 40 Гц до 10 кГц - ±(0,15% Ux + 0,1 мВ) / от 10 кГц до 20 кГц - ±(0,2% Ux + 0,2 мВ) / от 20 кГц до 50 кГц - ±(0,5% Ux + 0,3 мВ) / от 50 кГц до 100 кГц - ±(1% Ux + 0,5 мВ)
</td>
</tr>
<tr>
<td>
 Предел допускаемой основной погрешности в диапазоне от 0,2 В до 2 В частотой
</td>
<td>
 от 10 Гц до 20 Гц - ±(1,5% Ux + 0,5 мВ) / от 20 Гц до 40 Гц - ±(0,5% Ux + 0,3 мВ) / от 40 Гц до 10 кГц - ±(0,15% Ux + 0,3 мВ) / от 10 кГц до 20 кГц - ±(0,2% Ux + 0,5 мВ) / от 20 кГц до 50 кГц - ±(0,5% Ux + 1 мВ) / от 50 кГц до 100 кГц - ±(1% Ux + 2 мВ)
</td>
</tr>
<tr>
<td>
 Предел допускаемой основной погрешности в диапазоне от 2 В до 20 В частотой
</td>
<td>
 от 10 Гц до 20 Гц - ±(1,5% Ux + 5 мВ) / от 20 Гц до 40 Гц - ±(0,5% Ux + 3 мВ) / от 40 Гц до 10 кГц - ±(0,15% Ux + 3 мВ) / от 10 кГц до 20 кГц - ±(0,2% Ux + 5 мВ) / от 20 кГц до 50 кГц - ±(0,5% Ux + 10 мВ) / от 50 кГц до 100 кГц - ±(1% Ux + 20 мВ)
</td>
</tr>
<tr>
<td>
 Предел допускаемой основной погрешности в диапазоне от 20 В до 200 В частотой
</td>
<td>
 от 10 Гц до 20 Гц - ±(1,5% Ux + 50 мВ) / от 20 Гц до 40 Гц - ±(0,5% Ux + 30 мВ) / от 40 Гц до 10 кГц - ±(0,15% Ux + 30 мВ) / от 10 кГц до 20 кГц - ±(0,2% Ux + 50 мВ) / от 20 кГц до 50 кГц - ±(0,5% Ux + 100 мВ) / от 50 кГц до 100 кГц - ±(1% Ux + 0,2 мВ)
</td>
</tr>
<tr>
<td colspan="1">
 Предел допускаемой основной погрешности в диапазоне от 200 В до 400 В частотой
</td>
<td colspan="1">
 от 10 Гц до 20 Гц - ±(1,5% Ux + 100 мВ) / от 20 Гц до 40 Гц - ±(0,5% Ux + 60 мВ) / от 40 Гц до 10 кГц - ±(0,3% Ux + 60 мВ) / от 10 кГц до 20 кГц - ±(0,5% Ux + 100 мВ) / от 20 кГц до 100 кГц - не нормируется
</td>
</tr>
<tr>
<td colspan="2">
 <b>Измерение сопротивления постоянному току</b><b>    </b>
</td>
</tr>
<tr>
<td>
 Диапазон измерения
</td>
<td>
 от 0 до 200 МОм
</td>
</tr>
<tr>
<td>
 Предел допускаемой основной погрешности в диапазоне
</td>
<td>
 от 0 до 200 Ом - ±(0,1% Rх + 0,05 Ом) / от 0,2 кОм до 2 кОм - ±(0,1% Rх + 0,1 Ом) / от 2 кОм до 120 кОм - ±(0,1% Rх + 2 Ом) / от 0,12 МОм до 200 МОм - ±(0,1 + 0,1 R)% Rх (где Rx - измеренное значение сопротивления; R - измеренное значение сопротивления; Uп - падение напряжения на тестируемой цепи).<br>
от 0 до 5 В - (0,25% Uп + 2 мВ)
</td>
</tr>
<tr>
<td>
 Измерительный ток в диапазоне
</td>
<td>
 от 0 до 2 кОм - 1000±5% / от 2 кОм до 200 МОм - не более 25 мкА / от 0 до 5 В - 1000±5%
</td>
</tr>
<tr>
<td>
 Температурный коэффициент в диапазоне
</td>
<td>
 от 0 до 120 кОм - 50 млн-1/° С / - от 0,12 МОм до 200 МОм - 100* млн-1/° С / - от 0 до 5 В - 100* млн-1/° С (где * - справочные данные)
</td>
</tr>
<tr>
<td colspan="2">
 <b>Измерение силы постоянного и переменного тока</b>
</td>
</tr>
<tr>
<td>
 Диапазон измерения
</td>
<td>
 от 0 до 5 А
</td>
</tr>
<tr>
<td>
 Допускаемая основная погрешность для постоянного тока в диапазоне
</td>
<td>
 от 0 до 0,2* А - ±(0,2% Iх + 0,05 мА) / от 0,2 А до 2 А - ±(0,2% Iх + 0,2 мА) / от 2 А до 5 А - ±(0,2% Iх + 2 мА), (где Ix - измеренное значение силы тока; * - диапазон от 1 мА для переменного тока)
</td>
</tr>
<tr>
<td>
 Предел допускаемой основной погрешности переменного тока в диапазоне от 0 до 0,2 А частотой
</td>
<td>
 от 10 Гц до 20 Гц- ±(1,5% Iх + 0,1 мА) / от 20 Гц до 40 Гц - ±(0,5% Iх + 0,1 мА) / от 40 Гц до 5 кГц - ±(0,3% Iх + 0,1 мА) / от 5 кГц до 10 кГц - ±(1% Iх + 0,1 мА)
</td>
</tr>
<tr>
<td>
 Предел допускаемой основной погрешности переменного тока в диапазоне от 0,2 А до 2 А частотой
</td>
<td>
 от 10 Гц до 20 Гц- ±(1,5% Iх + 1 мА) / от 20 Гц до 40 Гц - ±(0,5% Iх + 0,5 мА) / от 40 Гц до 5 кГц - ±(0,3% Iх + 0,5 мА) / от 5 кГц до 10 кГц - ±(1% Iх + 0,5 мА)
</td>
</tr>
<tr>
<td>
 Предел допускаемой основной погрешности переменного тока в диапазоне от 2 А до 5 А частотой
</td>
<td>
 от 10 Гц до 20 Гц- ±(1,5% Iх + 10 мА) / от 20 Гц до 40 Гц - ±(0,5% Iх + 5 мА) / от 40 Гц до 5 кГц - ±(0,3% Iх + 5 мА) / от 5 кГц до 10 кГц - ±(1% Iх + 5 мА)
</td>
</tr>
<tr>
<td colspan="2">
 <b>Измерение частоты сигналов переменного тока</b>
</td>
</tr>
<tr>
<td>
 Диапазон измерения
</td>
<td>
 от 0,2 Гц до 50 МГц
</td>
</tr>
<tr>
<td>
 Предел допускаемой основной погрешности
</td>
<td>
 от 0,2 Гц до 50 Гц - (0,01% Fх + 1 ед. мл. р.)
</td>
</tr>
<tr>
<td>
 Напряжение (СКЗ) в диапазоне
</td>
<td>
 от 0,2 Гц до 1 МГц - от 0,2 В до 25 В / от 0,2 Гц до 10 МГц - не более 10 В / от 0,2 Гц до 50 МГц - не более 5 В
</td>
</tr>
<tr>
<td colspan="2">
 <b>Измерения емкости и индуктивности</b>
</td>
</tr>
<tr>
<td>
 Диапазон измерения емкости
</td>
<td>
 от 0 до 5000 мкФ
</td>
</tr>
<tr>
<td>
 Емкость входной цепи, компенсируемая калибровкой нуля
</td>
<td>
 не более 1000 пФ
</td>
</tr>
<tr>
<td>
 Сопротивление параллельной цепи (сопротивление изоляции конденсатора)
</td>
<td>
 не менее 10 кОм
</td>
</tr>
<tr>
<td colspan="1">
 Предел допускаемой основной погрешности в диапазоне
</td>
<td colspan="1">
 от 0 до 200 пФ - ±(2,5% Сх + 0,5 пФ) / от 0,2 нФ до 2 нФ - ±(2,5% Сх + 2 пФ) / от 0,002 мкФ до 20 мкФ - ±(2,5% Сх + 1 ед. мл. р.) / от 20 мкФ до 5000 мкФ - ±(4% Сх + 1 ед. мл. р.)
</td>
</tr>
<tr>
<td colspan="1">
 Диапазон измерения индуктивности
</td>
<td colspan="1">
 от 0 до 200 мГн
</td>
</tr>
<tr>
<td colspan="1">
 Предел допускаемой основной погрешности в диапазоне
</td>
<td colspan="1">
 от 0 до 20 мкГн - ±(10% Lх + 0,05 мкГн) / от 20 мкГн до 200 мкГн - ±(10% Lх + 0,2 мкГн) / от 0,2 мГн до 200 мГн - ±(10% Lх + 1 ед. мл. р.), (где Сх и Lx - измеренное значение емкости и индуктивности)
</td>
</tr>
<tr>
<td colspan="2">
<b> Общие данные</b>
</td>
</tr>
<tr>
<td colspan="1">
 Рабочий диапазон температур
</td>
<td colspan="1">
 от 5° С до 40° С
</td>
</tr>
<tr>
<td colspan="1">
 Относительная влажность
</td>
<td colspan="1">
 до 90% при температуре 30° С
</td>
</tr>
<tr>
<td colspan="1">
 Мощность, потребляемая от сети питания
</td>
<td colspan="1">
 не более 15 В·А
</td>
</tr>
<tr>
<td colspan="1">
 Напряжение питающей сети
</td>
<td colspan="1">
 (220±22) В
</td>
</tr>
<tr>
<td colspan="1">
 Частота
</td>
<td colspan="1">
 (50±1) Гц
</td>
</tr>
<tr>
<td colspan="1">
 Габаритные размеры
</td>
<td colspan="1">
 250×80×300 мм
</td>
</tr>
<tr>
<td colspan="1">
 Масса
</td>
<td colspan="1">
 не более 1,5 кг
</td>
</tr>
</tbody>
</table>
