Вольтметр В7-86

<b>Мультиметр В7-86</b> предназначен для измерения напряжения и силы постоянного и переменного токов, сопротивления постоянному току, частоты, электрической ёмкости, индуктивности, активной и реактивной мощности.
<p>
Применяется при настройке и ремонте электрорадиотехнических устройств в лабораторных и полевых условиях.
</p>
<p>

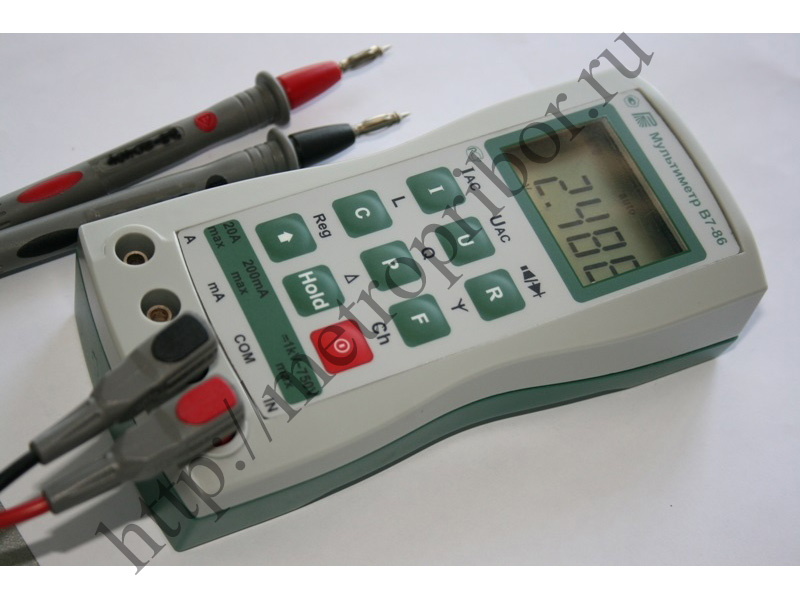

Эргономичный корпус, обладающий защитой класса IP-68, позволяет прибору работать в жестких условиях эксплуатации. Мультиметр остается работоспособным после погружения в воду на глубину 1 м и падения с высоты 0,75 м. На лицевой стороне корпуса расположен большой жидкокристаллический индикатор и пленочная клавиатура.
</p>
<p>
Новый мультиметр способен измерять напряжение и силу постоянного тока, среднеквадратичное значение напряжения и силы переменного тока ("True-RMS"), сопротивление постоянному току, частоту, электрическую емкость, а также индуктивность, активную и реактивную мощность.
</p>
<p>
В приборе реализован автоматический выбор пределов измерения, возможность удержания на дисплее минимального, текущего или максимального значения. Функция относительных измерений позволяет измерять разность величин в абсолютных единицах или вычислять отношение в процентах. Результаты измерений могут быть сохранены во внутренней энергонезависимой памяти.
</p>
<br>
<b>Технические характеристики:</b><br>
<br>
<table border="1" cellpadding="1" cellspacing="1">
<tbody>
<tr>
<td>
 <b>Показатели </b>
</td>
<td>
<b>
 Величины</b>
</td>
</tr>
<tr>
<td colspan="2">
<b> Напряжение постоянного тока от 10-</b>^<b>5</b><b> В до 10</b>^<b>3</b><b> В</b>
</td>
</tr>
<tr>
<td>
 Допускаемая основная погрешность в зависимости от предела измерений
</td>
<td>
 200 мВ - 0,2% от Uх + 0,03 мВ / 2 В, 20 В, 200 В - 0,05% от Uх + 0,005% от Uп / 1000 В - 0,3% от U х+ 0,5 В
</td>
</tr>
<tr>
<td rowspan="2" colspan="2">
<b> Напряжение переменного тока  от 2·10</b>^<b>-2</b><b> В до 750 В</b>
</td>
</tr>
<tr>
</tr>
<tr>
<td>
 Допускаемая основная погрешность в зависимости от предела измерений: <br>
<br>
</td>
<td>
<b> - в диапазоне частот от 20 Гц до 1 кГц:</b><br>
 200 мВ - 0,5 % от Uх + 0,5 мВ / 2 В - 0,3 % от Uх + 2 мВ / 20 В - 0,3 % от Uх + 0,05% от Uп / 200 В - 0,4 % от Uх + 0,1 В / 750 В - 0,5 % от Uх + 1 В.<br>
<b> - в диапазоне частот от 1 кГц до 10 кГц:</b><br>
200 мВ - 1 % от Uх + 1 мВ / 2 В - 0,6 % от Uх + 5 мВ / 20 В - 0,6 % от Uх + 20 мВ / 200 В - 1,8 % от Uх + 0,2В / 750 В - 1 % от Uх + 1 В.<br>
<b>- в диапазоне частот от 10 кГц до 20 кГц: <br>
</b> 200 мВ - 2 % от Uх + 2 мВ / 2 В, 20 В - 1,5 % от Uх + 1 % от Uп / 200 В - 2,5 % от Uх + 0,2 В / 750 В - не нормируется
</td>
</tr>
<tr>
<td colspan="2">
<b> Сопротивление постоянному току - от 10^-5 кОм до 2·10³ кОм.</b><b> </b>
</td>
</tr>
<tr>
<td>
 Допускаемая основная погрешность в зависимости от предела измерений
</td>
<td>
 200 Ом - 0,35 % от Rх + 0,1 Ом / 2 кОм - 0,2 % от Rх + 0,1 Ом / 20 кОм, 200 кОм - 0,1 % от Rх + 0,025 % от Rп / 2 МOм - 0,3 % от Rх + 1 кОм
</td>
</tr>
<tr>
<td colspan="2">
<b> Сила постоянного тока - от 10^-5 мА до 2·10⁴ мА</b><b> </b>
</td>
</tr>
<tr>
<td>
 Допускаемая основная погрешность в зависимости от предела измерений
</td>
<td>
 200 мкА - 1 % от Iх + 1 мкА / 2 мA - 0,3 % от Iх+ 3 мкА / 20 мA, 200 мA - 0,1 % от Iх + 0,05 %  от Iп / 2000 мА - 0,1 % от Iх + 1 мА / 20 А - 0,4 % от Iх + 0,02 А
</td>
</tr>
<tr>
<td colspan="2">
<b> Сила переменного тока - от 2·10^-1 мА до 2·10⁴ мА</b><b> </b>
</td>
</tr>
<tr>
<td>
 Допускаемая основная погрешность в зависимости от предела измерений
</td>
<td>
 <b>- в диапазоне частот от 20 Гц до 1кГц: <br>
</b> 2 мА - 0,5 % от Iх + 1 мкА / 20 мА - 0,5 % от Iх + 5 мкА / 200 мА - 0,3 % от Iх + 0,1 мА / 2000 мА - 0,3 % от Iх+1 мА / 20 А - 1 % от Iх + 0,2 А.<br>
 <b>- в диапазоне частот от 1 Гц до 10 кГц: <br>
</b> 2 мА - 2 % от Iх + 0,01 мА / 20 мА, 200 мА - 0,5 % от Iх + 0,05 % от Iп / 2000 мА - 0,5 % от Iх + 1 мА / 20 А - не нормируется
</td>
</tr>
<tr>
<td colspan="2">
<b> Полная мощность переменного тока - от 10^-4 кВ·А до 2·10² кВ·А</b><b> </b>
</td>
</tr>
<tr>
<td>
 Диапазон частот
</td>
<td>
 от 40 Гц до 100 Гц
</td>
</tr>
<tr>
<td>
 Допускаемая основная погрешность
</td>
<td>
 не нормируется
</td>
</tr>
<tr>
<td colspan="2">
 <b>Реактивная мощность переменного тока - от 10^-4 квар до 2·10² квар</b>
</td>
</tr>
<tr>
<td>
 Диапазон частот
</td>
<td>
 от 40 Гц до 100 Гц
</td>
</tr>
<tr>
<td>
 Допускаемая основная погрешность
</td>
<td>
 не нормируется
</td>
</tr>
<tr>
<td colspan="2">
<b>Активная мощность тока - от 10^-4 кВт до 2·10² кВт</b><b> </b>
</td>
</tr>
<tr>
<td>
 Допускаемая основная погрешность
</td>
<td>
 не нормируется
</td>
</tr>
<tr>
<td colspan="2">
<b> cosф переменного тока частотой - от 0 до 1</b><b> </b>
</td>
</tr>
<tr>
<td>
 Диапазон частот
</td>
<td>
 от 40 Гц до 100 Гц
</td>
</tr>
<tr>
<td>
 Допускаемая основная погрешность на пределе измерений 1
</td>
<td>
 не нормируется
</td>
</tr>
<tr>
<td colspan="2">
<b> Частота переменного тока - от 1 Гц до 2·10</b>^<b>6</b><b> Гц</b><b> </b>
</td>
</tr>
<tr>
<td>
 Напряжение
</td>
<td>
 от 0,5 В до 5 В
</td>
</tr>
<tr>
<td>
 Допускаемая основная погрешность на пределах измерений 20 Гц, 200 Гц, 2кГц, 20 кГц, 200 кГц, 2 МГц
</td>
<td>
     0,05%
</td>
</tr>
<tr>
<td colspan="2">
<b> Ёмкость - от 10</b>^<b>-5</b><b> мкФ до 2·10</b>^<b>3</b><b> мкФ</b><b> </b>
</td>
</tr>
<tr>
<td>
 Допускаемая основная погрешность в зависимости от предела измерений
</td>
<td>
 200 пФ, 2000 пФ, 20000 пФ, 0,2 мкФ, 2 мкФ, 20 мкФ, 200 мкФ - 2 % от Cх + 1,5% от Cп.<br>
- 2000 мкФ - не нормируется
</td>
</tr>
<tr>
<td colspan="2">
<b> Индуктивность - от 10^-2 мкГн до 2·10⁴ мкГн</b><b> </b>
</td>
</tr>
<tr>
<td>
 Допускаемая основная погрешность на пределах измерений 2 мГн, 20 мГн, 200 мГн
</td>
<td>
 3% от Lх + 1,0% от Lп
</td>
</tr>
<tr>
<td colspan="2">
<b> Тест p-n перехода - от 0 В до 1 В</b><b> </b>
</td>
</tr>
<tr>
<td>
 Допускаемая основная погрешность
</td>
<td>
 1%
</td>
</tr>
<tr>
<td colspan="2">
<b> ОБЩИЕ ДАННЫЕ   </b>
</td>
</tr>
<tr>
<td colspan="1">
 Источник питания
</td>
<td colspan="1">
 2 элемента типоразмера АА (аккум.)
</td>
</tr>
<tr>
<td colspan="1">
 Температура окружающего воздуха
</td>
<td colspan="1">
 от -10° С до +50° С
</td>
</tr>
<tr>
<td colspan="1">
 Относительная влажность
</td>
<td colspan="1">
 до +35° С - 100%
</td>
</tr>
<tr>
<td colspan="1">
 Габаритные размеры
</td>
<td colspan="1">
 78x160x36,5 мм
</td>
</tr>
<tr>
<td colspan="1">
 Масса
</td>
<td colspan="1">
 не более 0,65 кг
</td>
</tr>
</tbody>
</table>
