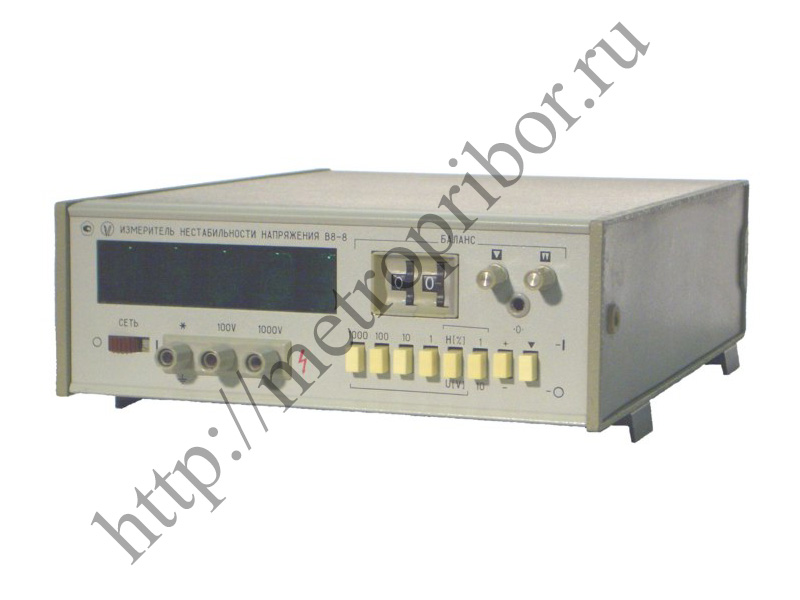

Вольтметр В8-8 предназначен для измерения напряжения постоянного тока и контроля его нестабильности. Прибор применяют в радиоизмерительной, электроизмерительной и лабораторной практике, а также в системах контроля, где требуется оценивать изменение постоянного напряжения во времени.
В8-8 может использоваться не только для электрических измерений, но и для контроля неэлектрических величин, предварительно преобразованных в напряжение постоянного тока. Такой режим востребован при работе с датчиками, преобразователями, источниками питания, стабилизаторами напряжения и измерительными каналами постоянного тока.
Главная особенность прибора - измерение нестабильности постоянного напряжения с высокой разрешающей способностью. Вольтметр позволяет контролировать как малые относительные изменения уровня, так и более широкий диапазон нестабильности до 10%.
Измеряемые параметры
- Напряжение постоянного тока.
- Нестабильность напряжения постоянного тока.
- Неэлектрические величины, преобразованные в напряжение постоянного тока.
Диапазон измерения напряжения постоянного тока
- Общий диапазон измерения напряжения постоянного тока - 0,1-1000 В.
- Пределы измерения - 1 В, 10 В и 1000 В.
- Основная погрешность измерения напряжения - ±[0,25 + 1-0,5(Uк/Ux - 1)]%.
Входное сопротивление
- Входное сопротивление на пределе 1000 В - 10 МОм ±1%.
- Входное сопротивление на пределах 1 В и 10 В - 10 МОм.
- Входное сопротивление на пределе 100 В - 1 МОм ±1%.
Измерение нестабильности напряжения
- Предел измерения нестабильности 1% - для напряжений 1-1000 В.
- Разрешающая способность на пределе 1% - 0,0005%.
- Предел измерения нестабильности 10% - для напряжений 0,1-1000 В.
- Разрешающая способность на пределе 10% - 0,005%.
- Основная погрешность измерения нестабильности напряжения - ±(0,003Hx + 0,005Hп)%.
Дрейф показаний
- Дрейф показаний за 1 ч при напряжении 10-1000 В - 0,005%.
- Дрейф показаний за 8 ч при напряжении 10-1000 В - 0,01%.
- Дрейф показаний за 1 ч при напряжении 1 В - 0,05%.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон измерения постоянного напряжения | 0,1-1000 В |
| Пределы измерения напряжения | 1 В, 10 В, 1000 В |
| Основная погрешность измерения напряжения | ±[0,25 + 1-0,5(Uк/Ux - 1)]% |
| Пределы измерения нестабильности | 1% и 10% |
| Разрешающая способность при пределе 1% | 0,0005% |
| Разрешающая способность при пределе 10% | 0,005% |
| Основная погрешность измерения нестабильности | ±(0,003Hx + 0,005Hп)% |
| Питание | 220 ±22 В, 50 Гц; 220 ±11 В, 400 Гц |
| Габаритные размеры | 236 x 93 x 325 мм |
| Масса | 4 кг |
Питание
- Питание от сети переменного тока - 220 ±22 В, 50 Гц.
- Питание от сети переменного тока - 220 ±11 В, 400 Гц.
Габариты и масса
- Габаритные размеры - 236 x 93 x 325 мм.
- Масса - 4 кг.
Замена
- Заменяет прибор В2-27 в режиме измерения нестабильности.
Особенности прибора
- Измерение постоянного напряжения в диапазоне 0,1-1000 В.
- Контроль нестабильности напряжения постоянного тока.
- Предел измерения нестабильности 1% с разрешающей способностью 0,0005%.
- Предел измерения нестабильности 10% с разрешающей способностью 0,005%.
- Возможность работы с неэлектрическими величинами, преобразованными в постоянное напряжение.
- Дрейф показаний 0,005% за 1 ч при напряжении 10-1000 В.
- Входное сопротивление до 10 МОм.
- Питание от сети 220 В частотой 50 Гц или 400 Гц.
- Компактные габариты 236 x 93 x 325 мм.
- Масса 4 кг.
