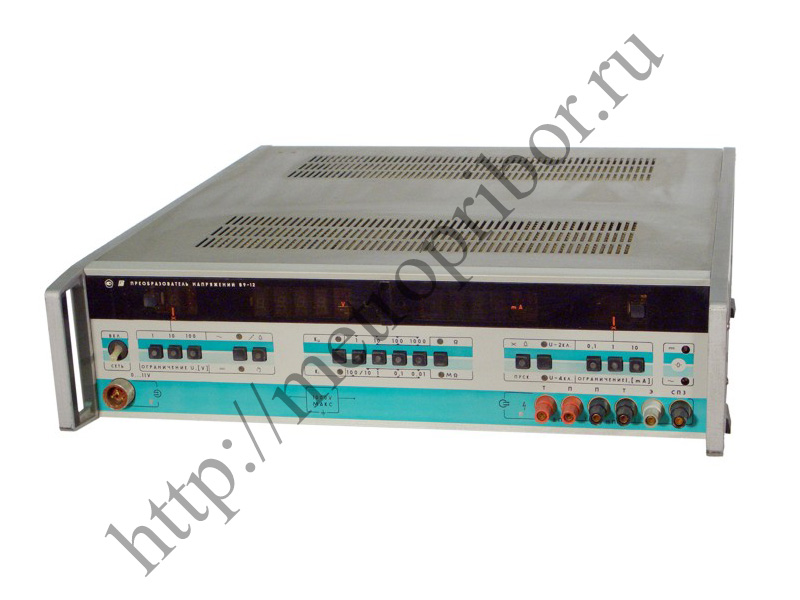

Вольтметр В9-12

Преобразователь напряжения В9-12 предназначен для расширения функциональных возможностей и динамического диапазона низковольтных генераторов и калибраторов. Прибор применяют в поверочных и измерительных схемах, где требуется получить более высокое напряжение, выполнить преобразование напряжения в ток или воспроизвести точные значения сопротивления.

В9-12 используется совместно с низковольтными источниками калиброванных сигналов, в том числе с прибором для поверки вольтметров и калибраторов В1-18. Такое применение позволяет расширить диапазон выходных величин поверочной установки и выполнять проверку измерительной аппаратуры в более широких пределах по напряжению, току и сопротивлению.

Преобразователь поддерживает несколько коэффициентов усиления и преобразования, имеет симметричный и несимметричный входы, а также обеспечивает выходное напряжение до 1000 В и выходной ток до 110 мА. Прибор подходит для лабораторных и метрологических работ, связанных с поверкой вольтметров, калибраторов, измерительных преобразователей и другой аппаратуры постоянного и переменного тока.

Обозначения модели

• Основное обозначение - В9-12.
• Возможные варианты написания - В 9-12, В-9-12, В9 12.
• Латинские варианты написания - b9-12, b 9-12, b-9-12, b9 12.

Коэффициенты усиления

• Коэффициенты усиления - 1, 10, 100 и 1000.
• Коэффициент усиления 1000 применяется до 100 Гц.

Коэффициенты преобразования

• Коэффициенты преобразования напряжения в силу тока - 0,01 мА/В, 0,1 мА/В, 1 мА/В и 100 мА/В.

Воспроизводимые сопротивления

• Ряд воспроизводимых сопротивлений - 10 Ом, 100 Ом, 1 кОм, 10 кОм, 100 кОм, 1 МОм и 10 МОм.

Входные параметры

• Входное напряжение - до 11 В.
• Входная емкость несимметричного входа - 200 пФ.
• Входная емкость симметричного входа - 40 пФ.
• Входное сопротивление в режиме усиления и преобразования напряжения постоянного тока - не менее 10 ГОм.
• Входное сопротивление в режиме усиления напряжения переменного тока - не менее 10 МОм.

Выходные параметры

• Выходное напряжение - до 1000 В.
• Выходной ток - 110 мА.

Погрешности преобразования

Преобразователь В9-12 имеет нормированные погрешности для режимов усиления, преобразования напряжения в ток и воспроизведения сопротивлений. Значения зависят от выбранного режима и диапазона работы.

• Погрешность коэффициентов усиления на постоянном токе - 0,001-0,05%.
• Погрешность коэффициентов усиления на переменном токе - 0,1-0,5%.
• Погрешность коэффициентов преобразования напряжения в силу тока - 0,003-0,2%.
• Погрешность воспроизведения сопротивлений - 0,005-0,03%.

Габариты и масса

• Габаритные размеры - 488 x 135 x 557 мм.
• Масса - 19 кг.

Особенности прибора

• Расширение функциональных возможностей низковольтных генераторов и калибраторов.
• Совместимость с прибором для поверки вольтметров и калибраторов В1-18.
• Коэффициенты усиления 1, 10, 100 и 1000.
• Преобразование напряжения в ток с коэффициентами 0,01-100 мА/В.
• Воспроизведение сопротивлений от 10 Ом до 10 МОм.
• Выходное напряжение до 1000 В.
• Выходной ток 110 мА.
• Входное напряжение до 11 В.
• Входное сопротивление до не менее 10 ГОм в режиме постоянного тока.
• Симметричный и несимметричный входы с разной входной емкостью.
• Нормированные погрешности усиления, преобразования и воспроизведения сопротивлений.
