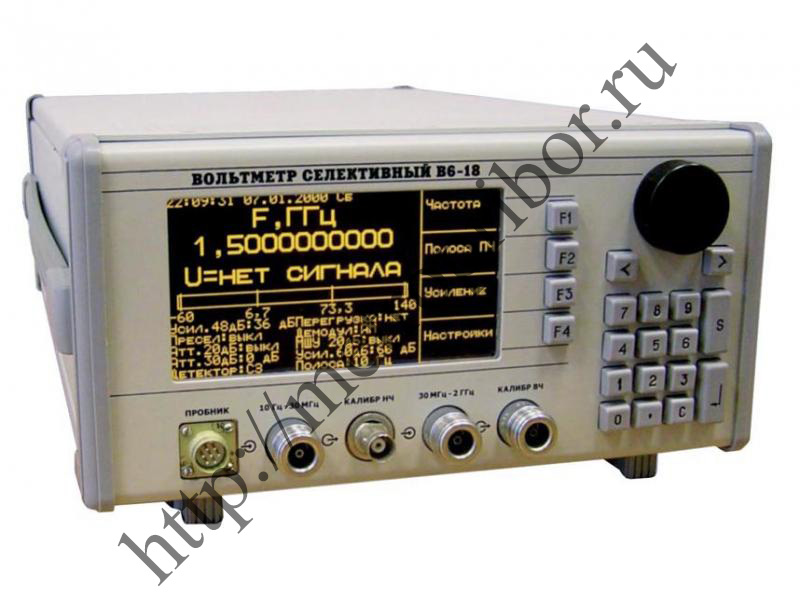

Вольтметр ВК6-18

<p>
<b>Вольтметр селективный ВК6-18. </b>Также этот прибор может называться: ВК618, ВК6 18, ВК-618, bk618, bk6 18, bk6-18, vk618, vk6-18, vk6 18.
</p>
<p>
ВК6-18 вольтметр селективный  предназначен для селективного измерения напряжения, частоты и амплитуды радиосигналов в жестких условиях эксплуатации. Имеет два  измерительных входа «20 Гц - 30 МГц» и «30 МГц - 2 ГГц»,  два преселектора  калибраторы НЧ и ВЧ, вход внешнего опорного сигнала. Вольтметры ВК6-18 позволяют осуществлять слуховой контроль АМ и ЧМ-сигналов в эфире, а в комплекте с антеннами - пеленговать источник радиоизлучения в эфире.
</p>
<p>
Вольтметр ВК6-18 позволяет:
</p>
<p>
</p>
<ul>
<li>
<p>
осуществлять селекцию сигналов;
</p>
</li>
<li>
<p>
измерять  сигналы в  радиотрактах с помощью высокоомного пробника;
</p>
</li>
<li>
<p>
автоматически калибровать сигнальные тракты;
</p>
</li>
<li>
<p>
осуществлять цифровую фильтрацию и демодуляцию АМ и ЧМ сигналов;
</p>
</li>
<li>
<p>
измерять пиковое, среднее,  среднеквадратическое, квазипиковое значения  сигналов, излучений и индустриальных радиопомех;
</p>
</li>
<li>
<p>
осуществлять обзор частотного диапазона , курсорные измерения, построение графиков в координатах время, амплитуда, частота  с помощью ПЭВМ через USB- порт.
</p>
</li>
</ul>
<p>
</p>
<p>
</p>
<p>
Эластомерная экранировка корпуса и помехоподавляющий фильтр в шнуре ВК6-18 питания обеспечивают очень низкий уровень индустриальных радиопомех, создаваемых, что позволяет на базе данного прибора формировать системы измерения уровня индустриальных радиопомех, создаваемых объектами военной, специальной, информационной и бытовой техники.
</p>
<br>
<b>Технические характеристики:</b><br>
<br>
<table border="1" cellpadding="1" cellspacing="1">
<tbody>
<tr>
<td>
<b> Показатели </b>
</td>
<td>
<b>
 Величины </b>
</td>
</tr>
<tr>
<td>
 Диапазон частот входов
</td>
<td>
 от 20 Гц до 30 Гц
</td>
</tr>
<tr>
<td>
 Дискретность перестройки частоты
</td>
<td>
 0,1 Гц
</td>
</tr>
<tr>
<td rowspan="2">
 Погрешность измерения частоты входного синусоидального сигнала
</td>
<td rowspan="2">
 5·10^-8·F_с+F (F_c - частота сигнала, F - полоса пропускания)
</td>
</tr>
<tr>
</tr>
<tr>
<td>
 Полосы пропускания F
</td>
<td>
 - по уровню 3 дБ - от 10 Гц до 10 МГц;<br>
- по уровню 6 дБ - от 200 Гц до 120 кГЦ
</td>
</tr>
<tr>
<td>
 Уровень собственных шумов  в полосе 10 Гц
</td>
<td>
 - на входе «20 Гц-30 МГц» - от 0 до -30 дБмкВ;<br>
 - на входе «Пробник» - 40 дБмкВ;<br>
 - на входе «30 МГц - 2 ГГц» - (-30) дБмкВ
</td>
</tr>
<tr>
<td>
 Диапазон измерений
</td>
<td>
     от -20 дБмкВ до 140 дБмкВ
</td>
</tr>
<tr>
<td>
 Уровень интермодуляционных и комбинационных помех
</td>
<td>
 не более -60 дБ
</td>
</tr>
<tr>
<td>
 Погрешность измерения уровня
</td>
<td>
 от 1,2 дБ до 2,3 дБ
</td>
</tr>
<tr>
<td>
 Типы детекторов
</td>
<td>
 средний, среднеквадратический, пиковый, квазипиковый
</td>
</tr>
<tr>
<td>
 Типы демодуляторов
</td>
<td>
 АМ, ЧМ
</td>
</tr>
<tr>
<td>
 Входное сопротивление
</td>
<td>
 - на входе «20 Гц-30 МГц» - 50 Ом;<br>
- на входе «Пробник» - 1 МОм
</td>
</tr>
<tr>
<td colspan="2">
<b> ОБЩИЕ ДАННЫЕ   </b>
</td>
</tr>
<tr>
<td colspan="1">
 Потребляемая мощность
</td>
<td colspan="1">
 более 100 В·А
</td>
</tr>
<tr>
<td colspan="1">
 Температура окружающего воздуха
</td>
<td colspan="1">
 от 0° С до 40° С
</td>
</tr>
<tr>
<td colspan="1">
 Питание
</td>
<td colspan="1">
 220±22 В
</td>
</tr>
<tr>
<td colspan="1">
 Габаритные размеры
</td>
<td colspan="1">
 310×473×128 мм
</td>
</tr>
<tr>
<td colspan="1">
 Масса
</td>
<td colspan="1">
 8 кг
</td>
</tr>
</tbody>
</table>
