Вольтметр ВК7-9

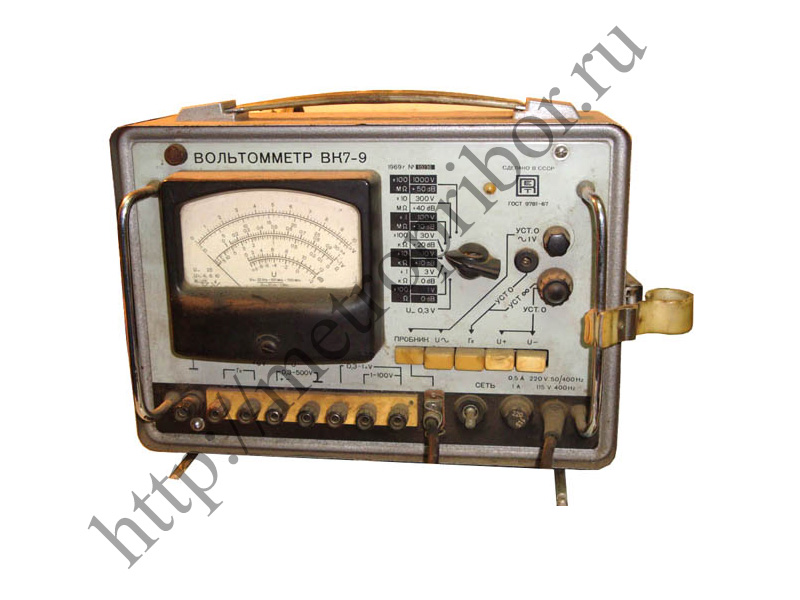

<b>Вольтметр ВК7-9</b> комбинированный переносный прибор, используемый для измерения постоянного и переменного напряжений, а также сопротивления постоянному току.<br>
<br>
Технические характеристики:<br>
<br>
<table border="1" cellpadding="1" cellspacing="1">
<tbody>
<tr>
<td>
 Показатели
</td>
<td>
 Величины
</td>
</tr>
<tr>
<td colspan="2">
 <b>ДИАПАЗОН ИЗМЕРЕНИЙ </b><b>ВК7-9   </b>
</td>
</tr>
<tr>
<td>
 Постоянное напряжение
</td>
<td>
 0,1В до 500В
</td>
</tr>
<tr>
<td>
 Переменное напряжение синусоидальной формы
</td>
<td>
 0,3В до 100В (при частоте от 20Гц до 700МГц), от 100В до 1000В (при   частоте от 20Гц до 300МГц)
</td>
</tr>
<tr>
<td colspan="1">
 Омическое сопротивление
</td>
<td colspan="1">
 10Ом до 1000Мом
</td>
</tr>
<tr>
<td colspan="1">
 Активное входное сопротивление
</td>
<td colspan="1">
 15МОм
</td>
</tr>
<tr>
</tr>
<tr>
<td>
 Активное входное сопротивление:
</td>
<td>
 - не менее: 15МОм при измерении постоянного напряжения;    - 800МОм при измерении с делителем ДН-1;<br>
 - 3МОм при измерении переменного напряжения на частоте 1000Гц;<br>
 - 50кОм при измерений с пробником на частоте 100МГц;<br>
 - 100кОм при измерении с делителем ДН-2 на частоте 100МГц.<br>
</td>
</tr>
<tr>
<td>
 Входная емкость прибора вольтметр ВК7-9 не превышает:
</td>
<td>
 - 20пФ при измерении через входные клеммы;    - 1,8пФ при измерении с пробником;<br>
 - 4пФ при измерении с делителем ДН-2.<br>
</td>
</tr>
<tr>
<td>
 Волновое сопротивление тройникового перехода ТП-2
</td>
<td>
     75Ом
</td>
</tr>
<tr>
<td>
 Коэффициент стоячей волны тройникового перехода ТП-2 при КСВ согласованной нагрузки не более 1,1 в диапазоне частот от 100 до 700МГц
</td>
<td>
        не более 13
</td>
</tr>
<tr>
<td>
 Погрешность измерений, выраженная в процентах от конечного значения рабочей части шкалы, не превышает
</td>
<td>
 - при измерении постоянного напряжения ±2,5%; при измерении с делителем ДН-1 ±6%;    <br>
- при измерении переменного напряжения через входные клеммы ± 4% в диапазоне частот от 20Гц до 1МГц на пределах 1, 3, 10, 30 и 100В при использовании поправочного частотного множителя в диапазоне частот 20Гц - 2кГц на пределах 300В и 1000В;<br>
 - при измерении переменного напряжения пробником ±4% в диапазоне частот 20ГГц - 100 МГц, ±6% в диапазоне частот 100-700МГц при использовании поправочного частотного множителя;<br>
 - при измерении переменного напряжения пробником с делителем ДН-2: ±10% в диапазоне частот 2кГц-20кГц; ±6% в диапазоне частот 20кГц-300МГц при использовании поправочного частотного множителя.<br>
</td>
</tr>
<tr>
<td colspan="2">
 <b>ОБЩИЕ ДАННЫЕ  </b>
</td>
</tr>
<tr>
<td colspan="1">
 Рабочая температура
</td>
<td colspan="1">
 -30°С до +50°С
</td>
</tr>
<tr>
<td colspan="1">
 Температура хранения
</td>
<td colspan="1">
 -10°С - 50°C при относительной влажности 0% - 80%
</td>
</tr>
<tr>
<td colspan="1">
 Рабочая влажность
</td>
<td colspan="1">
 до 95%
</td>
</tr>
<tr>
<td colspan="1">
 Условия хранения
</td>
<td colspan="1">
 -20°С - 60°С при влажности 0% - 80%
</td>
</tr>
<tr>
<td colspan="1">
 Питание
</td>
<td colspan="1">
 220 В ±10%, 50 Гц, <br>
115В или 220В частотой 400Гц,<br>
содержание гармоник до 5%.
</td>
</tr>
<tr>
<td colspan="1">
 Габаритные размеры
</td>
<td colspan="1">
 313×228×2150 мм
</td>
</tr>
<tr>
<td colspan="1">
 Вес
</td>
<td colspan="1">
 не более 6,5кг
</td>
</tr>
</tbody>
</table>
<br>
<br>
Комплект поставки:<br>
<br>
<table border="1" cellpadding="1" cellspacing="1">
<tbody>
<tr>
<td>
 Наименование
</td>
<td>
 Количество
</td>
</tr>
<tr>
<td>
 Милливольтметр В3-48МП
</td>
<td>
 1 шт.
</td>
</tr>
<tr>
<td>
 Провода соединительные
</td>
<td>
 1 шт.
</td>
</tr>
<tr>
<td>
 Кабель питания
</td>
<td>
 1 шт.
</td>
</tr>
<tr>
<td>
 Руководство по эксплуатации
</td>
<td>
 1 шт.<br>
</td>
</tr>
</tbody>
</table>
<br>
