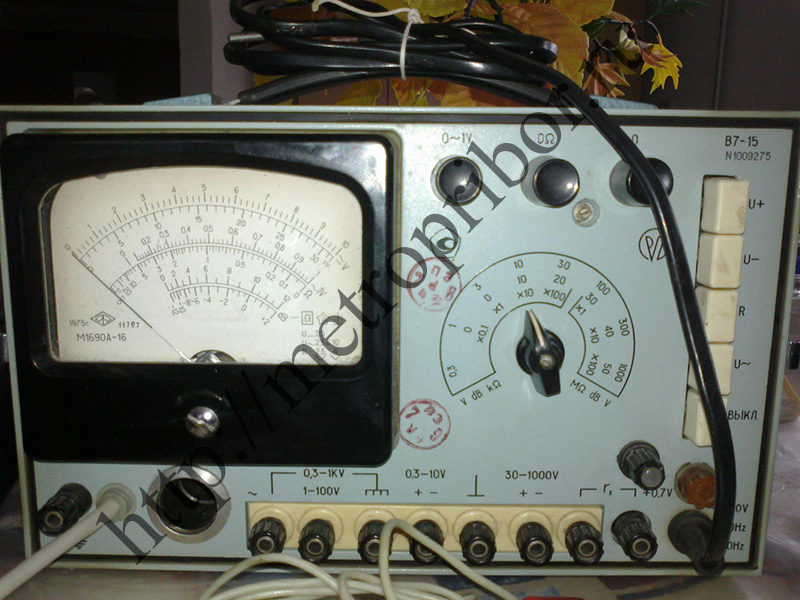

Вольтметр ВУ-15

<b>Вольтметр ВУ-15</b> может быть использован для работы в полевых, цеховых и лабораторных условиях. Для расширения пределов измерения служат делители напряжения ДН-105 и ДН-106. <b>Вольтметр ВУ-15</b> обеспечивает нормальную работу через 15 минут после его включения (в условиях повышенной влажности - через 30 минут) и сохраняет свои параметры в течение 24-х часов непрерывной работы. Наработка на отказ вольтметра ВУ-15 составляет ее менее 4000 часов.<br>
<br>
Технические характеристики:<br>
<br>
<table border="1" cellpadding="1" cellspacing="1">
<tbody>
<tr>
<td>
 Показатели
</td>
<td>
 Величины
</td>
</tr>
<tr>
<td colspan="2">
 ПОСТОЯННЫЙ ТОК
</td>
</tr>
<tr>
<td>
 При измерении через входные клеммы
</td>
<td>
 0,03 В - 1 кВ
</td>
</tr>
<tr>
<td>
 При измерении с делителей напряжения ДН-105
</td>
<td>
 1 кВ - 20 кВ
</td>
</tr>
<tr>
<td rowspan="2" colspan="2">
 ПЕРЕМЕННЫЙ ТОК
</td>
</tr>
<tr>
</tr>
<tr>
<td>
 При измерении через входные клеммы
</td>
<td>
 0,2 В - 1 кВ
</td>
</tr>
<tr>
<td>
 При измерении пробником
</td>
<td>
 0,2 В - 100 В
</td>
</tr>
<tr>
<td colspan="1">
 При измерении пробником с делителем напряжения ДН-106
</td>
<td colspan="1">
 0,1 кВ - 1 кВ
</td>
</tr>
<tr>
<td colspan="1">
 Активное сопротивление
</td>
<td colspan="1">
 10 Ом - 1Г Ом
</td>
</tr>
<tr>
<td colspan="2">
 Вольтметры ВУ-15 имеют следующий диапазон частот измеряемых напряжений переменного тока:
</td>
</tr>
<tr>
<td>
 При измерении через входные клеммы:
</td>
<td>
 -   на пределах до 100 В - 20 Гц - 1М Гц;    <br>
-   на пределах 300 В и 1 кВ - 20 Гц - 5 кГц;<br>
</td>
</tr>
<tr>
<td>
 При измерении пробником
</td>
<td>
 20 Гц - 700 МГц
</td>
</tr>
<tr>
<td>
 При измерении пробником с делителем напряжения ДН-106
</td>
<td>
 5 кГц - 300 МГц
</td>
</tr>
<tr>
<td colspan="2">
 Вольтметры ВУ-15 при измерении допускают следующие погрешности:
</td>
</tr>
<tr>
<td>
 при измерении напряжения постоянного тока через входные клеммы
</td>
<td>
 ±2,5%
</td>
</tr>
<tr>
<td colspan="1">
 при измерении с делителем ДН-105
</td>
<td colspan="1">
 ±4%
</td>
</tr>
<tr>
<td colspan="1">
 при измерении напряжения переменного тока через входные клеммы
</td>
<td colspan="1">
 ±2,5% (10в - 100В); ±4% (3В - 1кВ)
</td>
</tr>
<tr>
<td colspan="1">
 при измерении напряжении переменного тока пробником
</td>
<td colspan="1">
 ±2,5% (10В - 100В); ±4% (1В - 3В)
</td>
</tr>
<tr>
<td colspan="1">
 при измерении напряжении переменного тока пробником с делителем ДН-106
</td>
<td colspan="1">
 ±6%
</td>
</tr>
<tr>
<td colspan="2">
 Активное входное сопротивление вольтметра ВУ-15 не менее:
</td>
</tr>
<tr>
<td>
 при измерении напряжения постоянного тока до 1000В
</td>
<td>
 15 МОм
</td>
</tr>
<tr>
<td>
 при измерении напряжения постоянного тока с делителем напряжения ДН-105
</td>
<td>
 350 МОм
</td>
</tr>
<tr>
<td>
 при измерении напряжения переменного тока на частоте 1кГц
</td>
<td>
 3 МОм
</td>
</tr>
<tr>
<td>
 при измерении напряжения переменного сока на частоте 100кГц
</td>
<td>
 5 МОм
</td>
</tr>
<tr>
<td>
 при измерении напряжения переменного тока на частоте 100кГц с делителем напряжения ДН-106
</td>
<td>
 100 кОм
</td>
</tr>
<tr>
<td colspan="2">
 Вольтметр ВУ-15 при измерении напряжения переменного тока имеет следующие значения входной емкости:
</td>
</tr>
<tr>
<td>
 при измерении пробником
</td>
<td>
 1,8 пФ
</td>
</tr>
<tr>
<td>
 при измерении пробником c делителем напряжения ДН-106
</td>
<td>
 4,0 пФ
</td>
</tr>
<tr>
<td>
 при измерении через входные клеммы на пределах 300В и 1кВ
</td>
<td>
 10пФ
</td>
</tr>
<tr>
<td>
 при измерении через входные клеммы
</td>
<td>
 30пФ
</td>
</tr>
<tr>
<td colspan="2">
 ОБЩИЕ ДАННЫЕ
</td>
</tr>
<tr>
<td colspan="1">
 Рабочая температура
</td>
<td colspan="1">
 -30°С до +50°С
</td>
</tr>
<tr>
<td colspan="1">
 Рабочая влажность
</td>
<td colspan="1">
 до 98%
</td>
</tr>
<tr>
<td colspan="1">
 Условия хранения
</td>
<td colspan="1">
 -20°С - 60°С при влажности 0% - 80%
</td>
</tr>
<tr>
<td colspan="1">
 Питание
</td>
<td colspan="1">
 220 В, 50 Гц, 25 Вт<br>
</td>
</tr>
<tr>
<td colspan="1">
 Габаритные размеры
</td>
<td colspan="1">
 272×176×175мм
</td>
</tr>
<tr>
<td colspan="1">
 Вес
</td>
<td colspan="1">
 не более 5,5кг; 9кг (в упаковке)
</td>
</tr>
</tbody>
</table>
